可編程光開關解決方案

  ICCSZ訊 光開關在任何自動化光學測試系統中有著不可替代的重要作用，是其中的核心器件，可以實現多個光學測試對象或者多種光學性能的自動化測試，避免因多次插拔光連接器而造成各種測量不確定性。

  業界領先的光通信檢測設備和解決方案供應商Dimension為光學自動化測試系統提供了系列高性能OSW光開關模塊，這些模塊非常適用于實驗室或高嚴格的制造生產環境，配合Dimension的通用光學測試平臺，OSW光開關可以在程序控制下自動路由光信號，支持對多通道和多個光學器件進行并行測量，顯著減少測試時間，從而提升測試儀器的使用效率，降低整體測試成本，是自動化測試的理想光開關解決方案。

  OSW光開關，可編程，具有多種光開關切換觸發方式，高可重復性達到1000萬次，MEMS光開關超過10億次;低插入損耗和低偏振相關損耗，通道一致性好;切換時間短至幾個ms;平臺+模塊化的設計，支持多種控制方式，具有很好的易用性和擴展性。OSW光開關模塊分機械式和MEMS兩類，主要應用于光路切換、光環路保護和切換、光纖網絡遠程監控、光器件測試和研究等。非常適合于科研院所及公司新品研發、實驗室、自動化產線等測試需要。

  完全可編程的解決方案，支持多種觸發方式

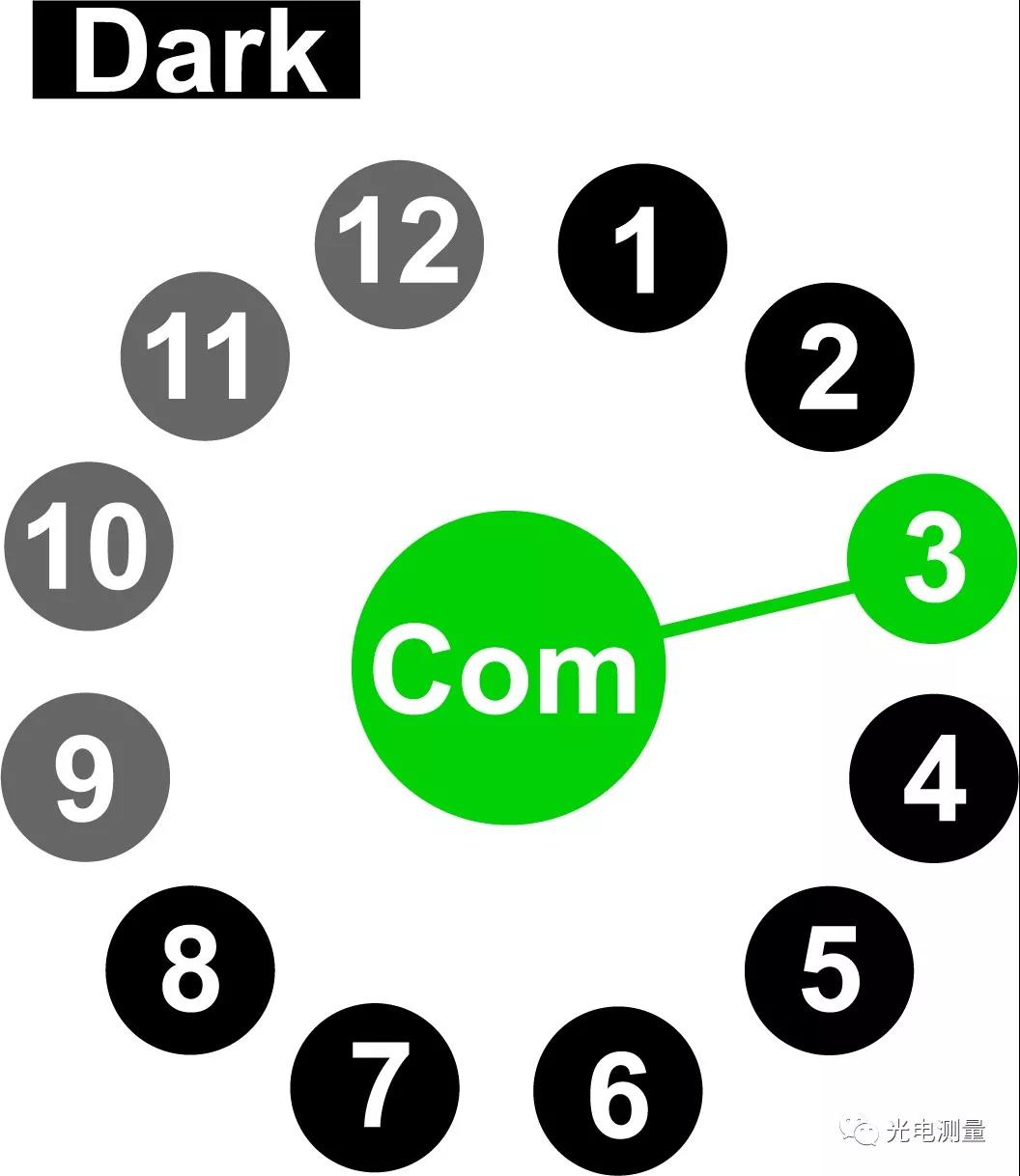

  OSW光開關通過編程功能可以靈活設置光路切換觸發方式，可以通過外部 TRIG信號，等待設定時間或者觸摸屏、實體按鍵等多種方式觸發光開關切換，為后續自動化程序開發靈活提供各種接口。

  高可重復性，切換次數1000萬次

  OSW光開關的切換次數可以達到1000萬次，MEMS光開關可以達到10億次。插入損耗隨機切換100次的重復性小于0.02dB，為用戶提供高度可靠的光路。

  低插入損耗，低偏振相關性，通道一致性好

  各通路插入損耗小于1.0dB，偏振相關損耗小于0.05dB。

  創新的平臺+模塊化設計，支持多種控制方式

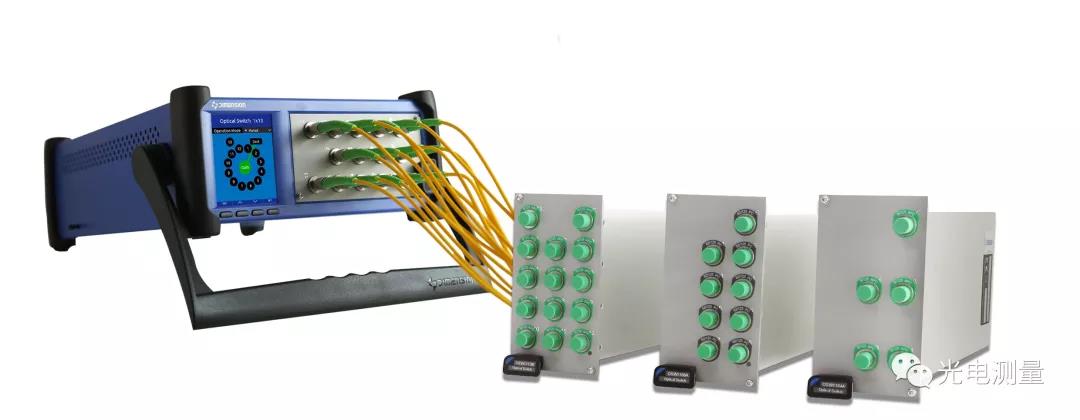

  Dimension的通用光學測試平臺+模塊化的一站式光學測試系統，提供了一整套的光學測試解決方案。雙槽位ALPHA光學測試平臺和11槽位OMEGA光學測試平臺，可以兼容包含OSW光開關在內多種功能測試模塊，具有可熱插拔、可編程、可擴展性強、易于維護和管理、綜合成本低等顯著優勢。支持網絡、USB、觸摸屏和實體按鍵多種控制方式。

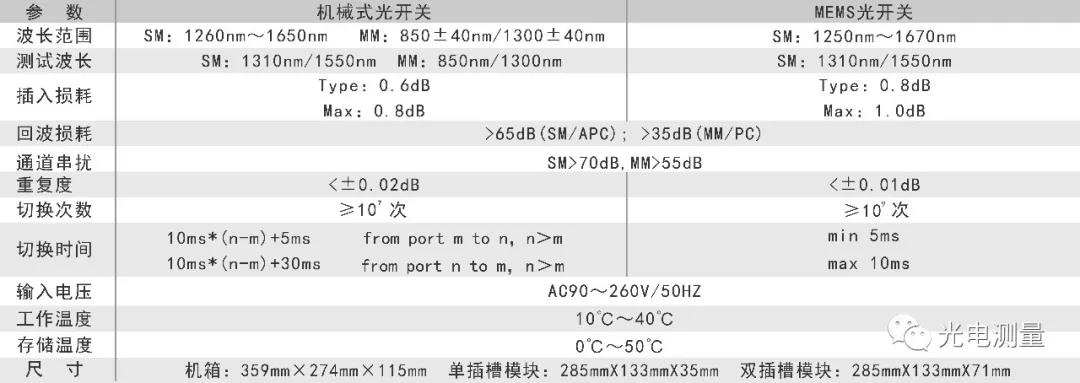

  性能參數
