小器件，大作用-纖億通光纖環形器在光纖傳輸中的應用

  纖億通光纖環形器是一種多端口非互易光學器件，信號傳輸方向是不可逆的，光只能沿一個方向傳播，從而可實現單根光纖上的雙向光信號傳輸。光信號雖然可重定向方向但必須沿著一個方向按順序通過端口，比如光信號若從端口1輸入，則從端口2輸出；而信號從端口2輸入，則將從端口3輸出，其輸出損耗都很小。光從端口2輸入時，從端口1輸出時損耗很大，同樣光從端口3輸入時，從端口1，2中輸出時損耗也很大。

  纖億通光纖環形器由于其隔離性高，插入損耗小， 產品廣泛用在光纖激光器、分插復用器、雙向泵浦系統、色散補償裝置、光纖傳感、科學科研等領域。

  隨著科技的進步，現在環形器也廣泛的應用于無線接入網中，主要用于基站天線輸出信號與輸入信號的隔離。環形器、隔離器是5G基站中的一個核心器件，隨著5G Massive MIMO的大量增加，纖億通光纖環形器的應用需求量也將大幅增加。

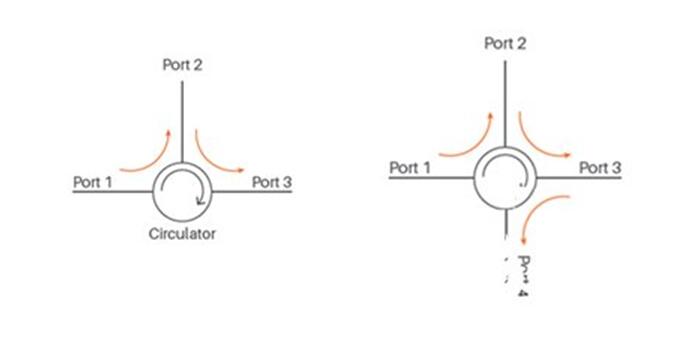

  如下圖所示三端口環形器的原理圖，信號若從端口1輸入，則從端口2輸出；而信號從端口2輸入，則將從端口3輸出，其輸出損耗都很小。光從端口2輸入時，從端口1輸出時損耗很大，同樣光從端口3輸入時，從端口1，2中輸出時損耗也很大。

  纖億通光纖環形器可按端口數量來分類，也可按偏振相關與否來分類。按端口可分為3端口，4端口和6端口。其中，3端口和4端口為常見類型。按偏振來分為保偏型環形器（PM）和偏振無關型環形器（PI）。保偏光纖環形器一般應用于保偏領域，如40Gbps高速系統或拉曼泵浦應用，雙程放大器和 色散補償器（DCM）。偏振無關型光纖環形器和光纖光柵、其他反射式器件一起，被廣泛用于粗波分復用（DWDM）系統、高速系統和雙向通信系統。

  纖億通光纖環形器通常應用于無源光網絡，（波分復用）WDM網絡，偏振模色散，色散補償，光分插模塊（OADM），光放大器，光時域反射儀（OTDR） ）和光纖傳感應用等。

  纖億通光纖環形器的應用有幾種

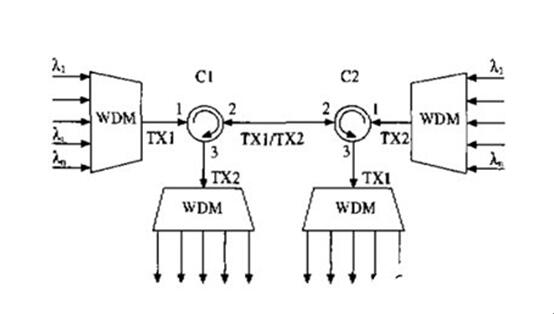

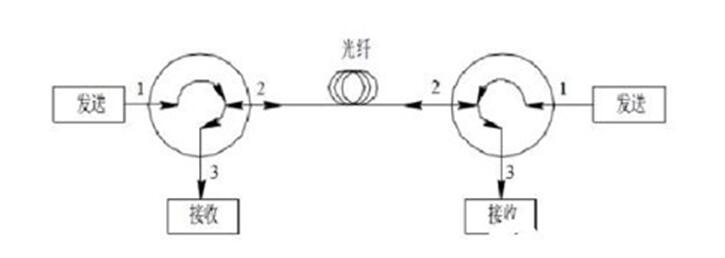

  圖1 光環形器在傳輸系統中的基本應用結構

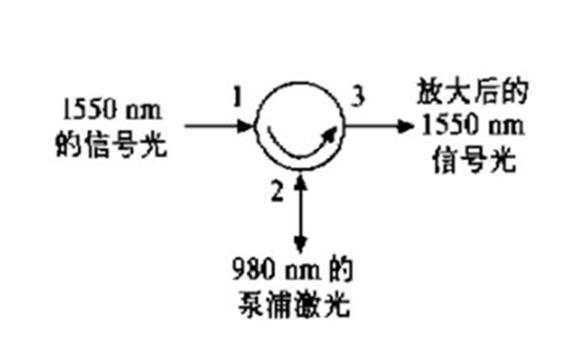

  圖2 光環形器在EDFA泵浦中的應用

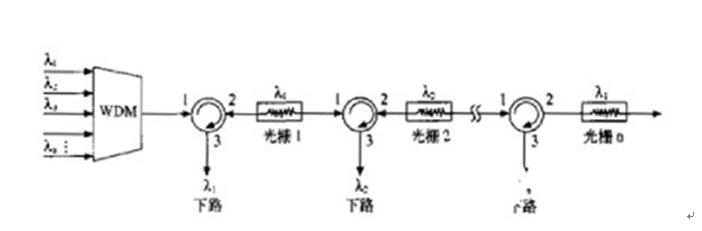

  圖3 光環形器和光纖光柵組成的DWM解復用結構

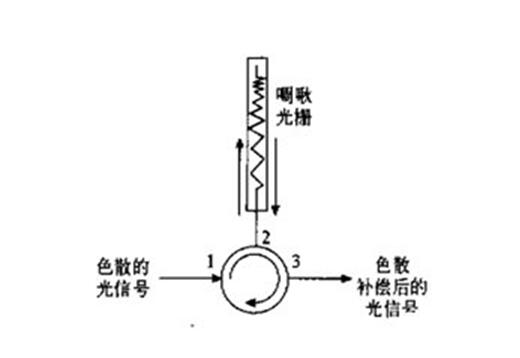

  圖4 光環形器在色散補償中的應用

  根據相關數據預測，5G建設周期（2019－2025年）內，5G宏基站數量將為4G時期的1．3－1．5倍，在2025年將達500萬站，國內5G基站環形器市場空間有望達到115億元，高峰期市場規模達30億元。光環形器是高級光網絡DWDM中的一個重要器件，隨著基站的大幅增加，環形器也將有巨大的市場空間， 市場研究公司Electronicast近日發布預測稱，2014年全球光纖環形器市場將達到2.445億美元，較2013年的2.274億美元增長10.7%。

  可以看到，未來一段時間內，電信應用將仍是光纖環形器的主要市場。此外，纖億通光纖環形器還用在研發、傳感、測試設備、石油和天然氣等其他特殊應用領域。 纖億通提供定制化三端口、四端口、不同功率、不同波長的光纖環形器。擁有20年OEM／ODM制造經驗，生產工藝成熟，具備完善的生產、檢測自動化設備，可為客戶提供優質的光器件產品。
