昊衡科技：OLI-國產高性能光纖微裂紋檢測儀

  ICC OLI是昊衡科技推出的一款低成本光學鏈路診斷系統，基于白光干涉原理，通過相干檢測技術，精確測量整個鏈路的回波損耗分布，進而判斷鏈路的性能。

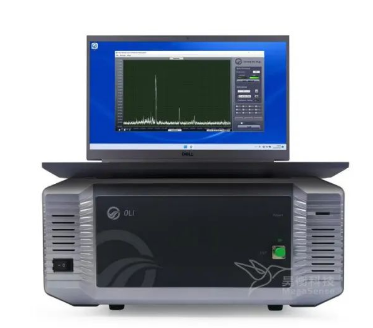

圖1 OLI 低成本光學鏈路診斷儀

       保偏光纖有兩個主要的傳輸軸，分別稱為光纖的快軸和慢軸(如圖2所示)，其中快軸折射率小、光傳輸速度快，慢軸折射率大、光傳輸速度慢。精確測量快慢軸時延差對于評估光纖制備、光器件制造及光通信鏈路非常有意義。使用OLI測量1m長的熊貓保偏光纖快慢軸時延差，測量結果如圖3所示。

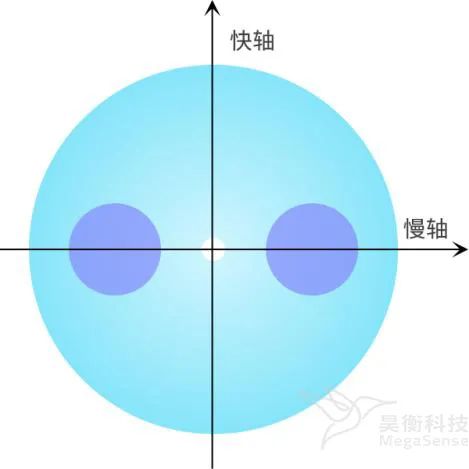

圖2 快慢軸示意圖

圖3 OLI測量結果

  測得快慢軸距離差為0.000289m，折射率為1.468200，根據時延計算公式{t=(s*n)/c}，可計算出實際時延為t=(0.000289*1.468200)/3*10^8=1.42ps。OLI可輕松查找并精確定位器件內反射事件點，主要用于光纖微裂紋檢測或光器件微損傷檢測。目前，昊衡科技已完成新一代OLI儀器開發，參數性能進一步提升，儀器測量長度已升級為1m，回?fù)p測量范圍可低至-90dB，歡迎廣大行業客戶來電咨詢測試。
