Multilane聯合多家知名廠商共同助力800G生態測試

      ICC訊 在本月初結束的第48屆光網絡與通信研討會及博覽會(Optical Fiber Communication Conference & Exposition，OFC 2023)，展示了業界最具創新性的新產品和光學技術，推動了量子網絡、人工智能和數據中心連接的進步。

      Multilane在OFC2023聯合多家知名廠商共同展出800G互操作性驗證及集成抖動和噪聲的誤碼儀ML4079EN及測試套件SITOL，及諸多先進的測試測量方案。以下是Multilane最新的方案簡介：

      · MultiLane推出業界革新的壓力眼誤碼儀測試方案—ML4079EN。集成抖動和噪聲測試解決方案ML4079EN誤碼儀與SITOL測試套件。SITOL集成了一種Interference Tolerance、Jitter Tolerance和Jitter Margin測試，確保您的設計能夠滿足單通道112G PAM4生態系統要求，ML4079EN抖動注入能力是IEEE設定的標準的三倍， MultiLane將IEEE標準要求提升到了另一個層次。通過自動化抖動和噪聲解決方案，我們不僅能夠準確地確定DUT是否具有足夠的彈性，以便在實際應用中可靠地工作，而且也能夠標定對抖動容忍的裕量。為800G生態系能夠更具彈性的設計提供了至關重要的驗證方案。

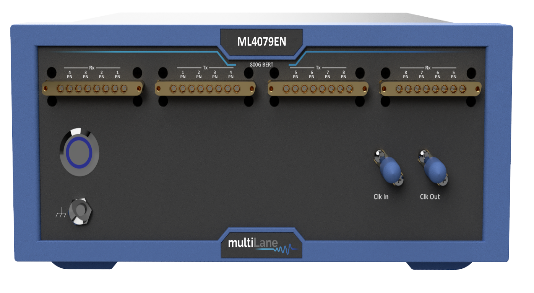

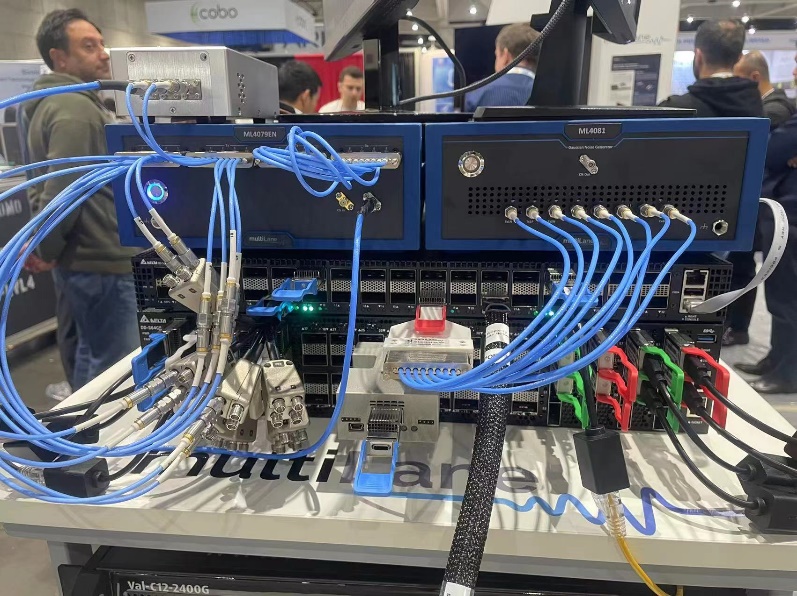

Figure 1： Multilane展出800G集成抖動和噪聲的誤碼儀ML4079EN及測試套件SITOL

      ● MultiLane 通過其新推出的800G Nexus Analyzer為業界提供了多種互連之間無縫主機/模塊互操作性的保障。SerDes體系結構日益復雜，要求采用同樣復雜的標準來確保鏈路可靠性。CMIS合規性提供了以800G提供固件互操作性的統一方式。行業采用者被迫投入大量工程資源，以實現與各種網絡合作伙伴的完全CMIS合規。MultiLane Nexus Analyzer提供了一套功能強大的調試工具，能夠簡化CMIS互操作性測試。Nexus Analyzer功能采用CMIS/SFF驗證中一些最耗時的部分，并將其顯示在一個易于閱讀的GUI中，包括：狀態機和數據路徑狀態機測試、來自主機端的沖擊電流測量、I2C R/W命令以及目標、啟動器和旁路模式下的數據包分析，以及提供逐頁寄存器驗證的CMIS/SFF寄存器掃描。

      MultiLane數據中心測試解決方案部門總經理Rachad Samaha表示：“MultiLane對不斷增長的CMIS規范的積極貢獻使我們能夠提供一種解決方案，滿足該領域工作的特定需求?！??！癗exus Analyzer的許多功能可以顯著減少互操作性測試的典型工程時間?！?

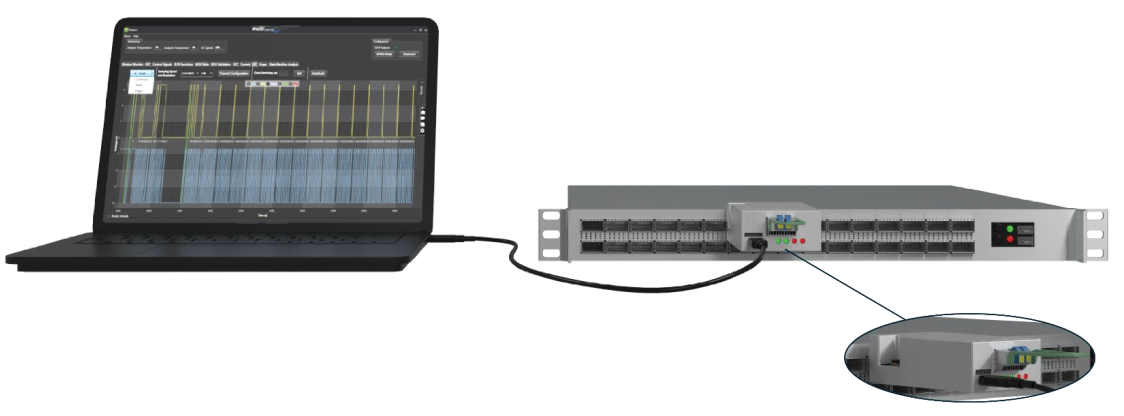

 Figure 2 Multilane Nexus CMIS Analyzer

      ● 由于超大規模數據中心的帶寬需求不斷增加，業界已經在計劃下一階段的1.6T以太網。OSFP-XD設計運行在16通道，每通道112G PAM4信號，是推動1.6T互連發展的領先多源協議之一，MultiLane提供了一整套OSFP-XD測試夾具，包換MCB測試夾具，HCB測試夾具與 thermal load & control board。OFC2023 Multilane 與Amphenol 聯合演示用于熱設計驗證的thermal load & control board 方案

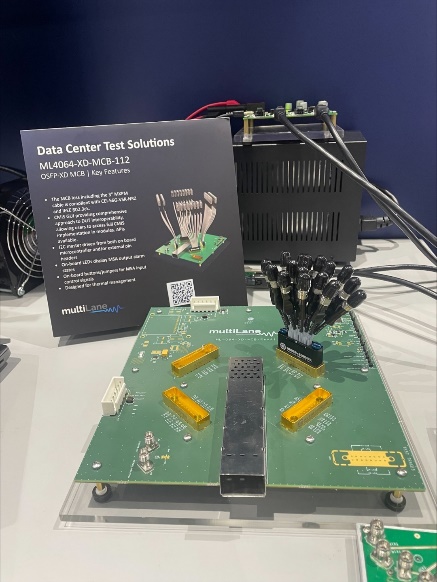

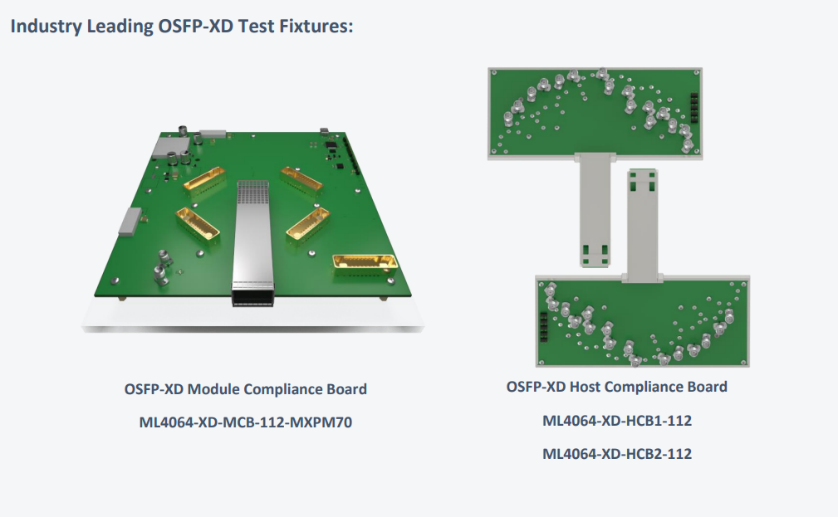

Figure 3: Multilane OSFP-XD MCB and HCB

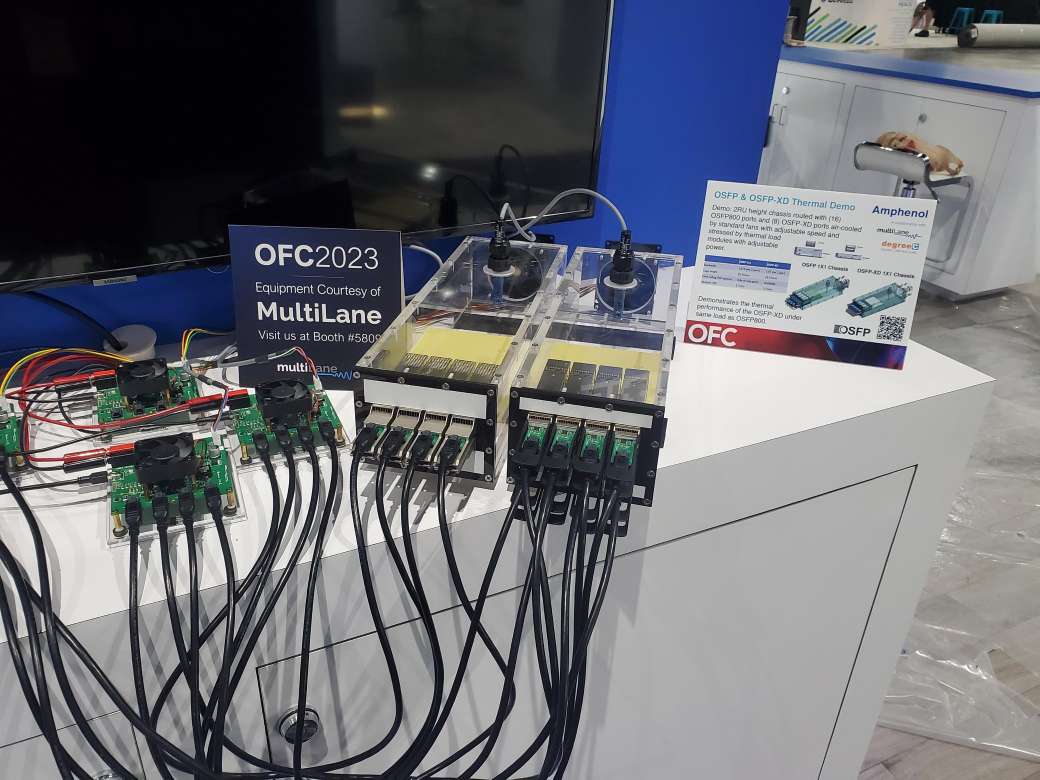

Figure 4 OFC2023 Multilane 與Amphenol 聯合演示thermal load & control board, MCB

      ● 隨著超大規模數據中心的加速增長，對以太網的性能要求越來越高，基礎設施呈指數級增長，客戶對高速數據吞吐量的期望達到創歷史新高。任意波形發生器是高性能的理想通用開發工具，并且是相干模塊開發和驗證。ML4100L-AWG由4個差分傳輸通道組成，可用作任意波形發生器（AWG）或脈沖發生器模式（PPG）。適合用于High-Speed SerDes Testing of MIPI C/D-PHY, MIPI MPHY, PCIe5, USB4 and others，并且能夠注入抖動進行壓力情況下測試。

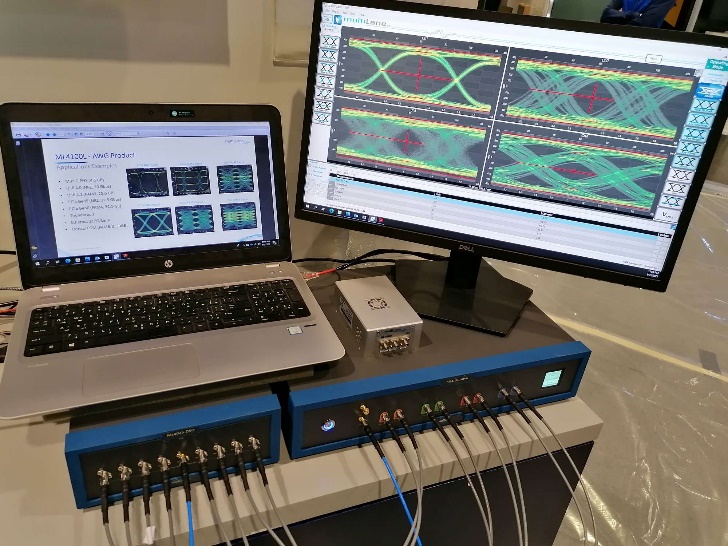

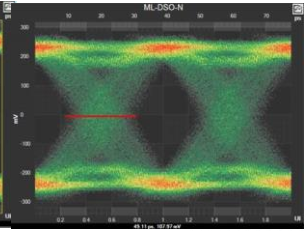

Figure 5: AWG ML4100L output signal eye

      ● 通過合作伙伴的持續反饋協作開發，Multilane全新的 ML4015E采樣示波器，最新的GUI針對業界需求而設計改進，強調清晰、用戶友好和靈活性。ML4015E增強的硬件功能提供非常低的固有噪聲，固有抖動。ML4015E示波器搭配最新 CDR ML1061D可以實現53Gbd PAM4測試。 廣泛的內置DSP濾波器庫，快速有效地捕獲53Gbd PAM4 信號，適合400G/800G光模塊的研發和批量生產測試。

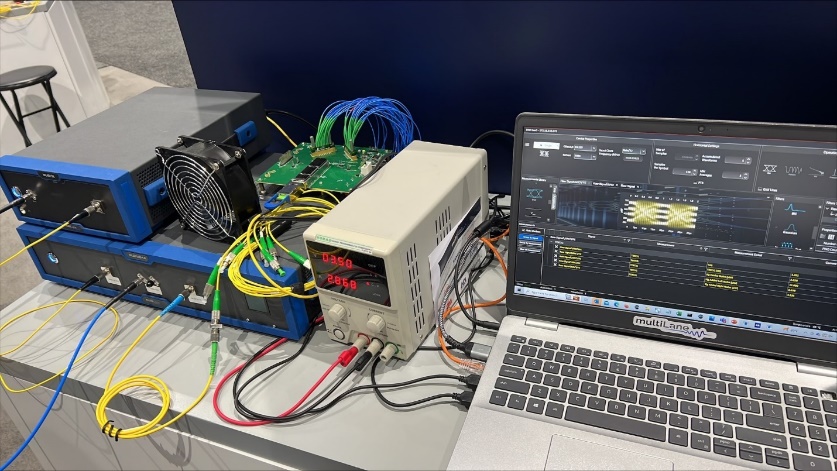

Figure 6: ML4015E示波器搭配ML1061D CDR的眼圖測試

      ● 在當今競爭激烈、節奏快的行業中，時間是最昂貴的資源。用我們的高性能，自動化和吞吐量?jī)?yōu)化的解決方案，MultiLane完全重新定義了大規模生產測試的現狀。我們提供的最先進的解決方案是完全自動化的，專門用于為我們的客戶提供準確可靠的測量，同時為客戶節省寶貴的時間。MultiLane的ML4035以TDR , BERT, DSO三合一的身份加入了我們眾多成功產品的行列，能夠進行400G BER測試、NRZ和PAM4眼圖的測量以及特征阻抗表征和S參數評估。OFC2023  Multilane 同Yamaichi 聯合展出ML4035用于驗證 OSFP-XD Connector的測試方案

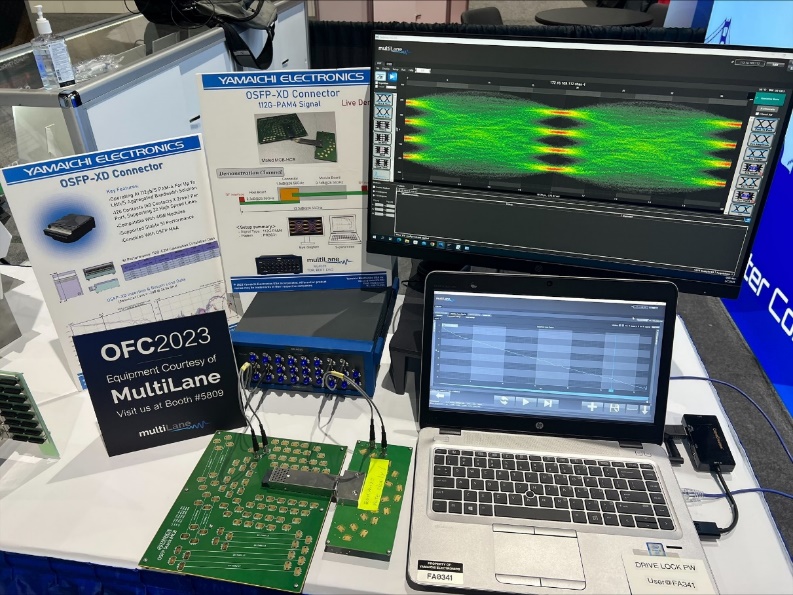

Figure 7: Multilane 同Yamaichi 聯合展出ML4035用于驗證 OSFP-XD Connector的測試方案

      ● 作為高速測試行業的領導者,MultiLane將其領先的誤碼儀和數字采樣示波器集成到Advantest 的 V93000 ATE 測試機臺，擴展了ATE機臺數字和模擬驗證，以及產線測試性能。高度集成的BERT和DSO提供32個通道的測試能力，最高可達112 Gbps PAM4和50 GHz輸入帶寬。利用這一獨特的集成方案，MultiLane的設備可以進行數字和模擬FT以及CP 測試,包括serdes測試、發射機、放大器、具有高速 I/O 的 ASIC 以及其他有源和無源高速設備。以太網、HDMI 2、USB 3/4、PCIe 5/6、光纖通道等測試都可以支持。BERT 和示波器還可用于 IC 驗證、檢定和生產測試。

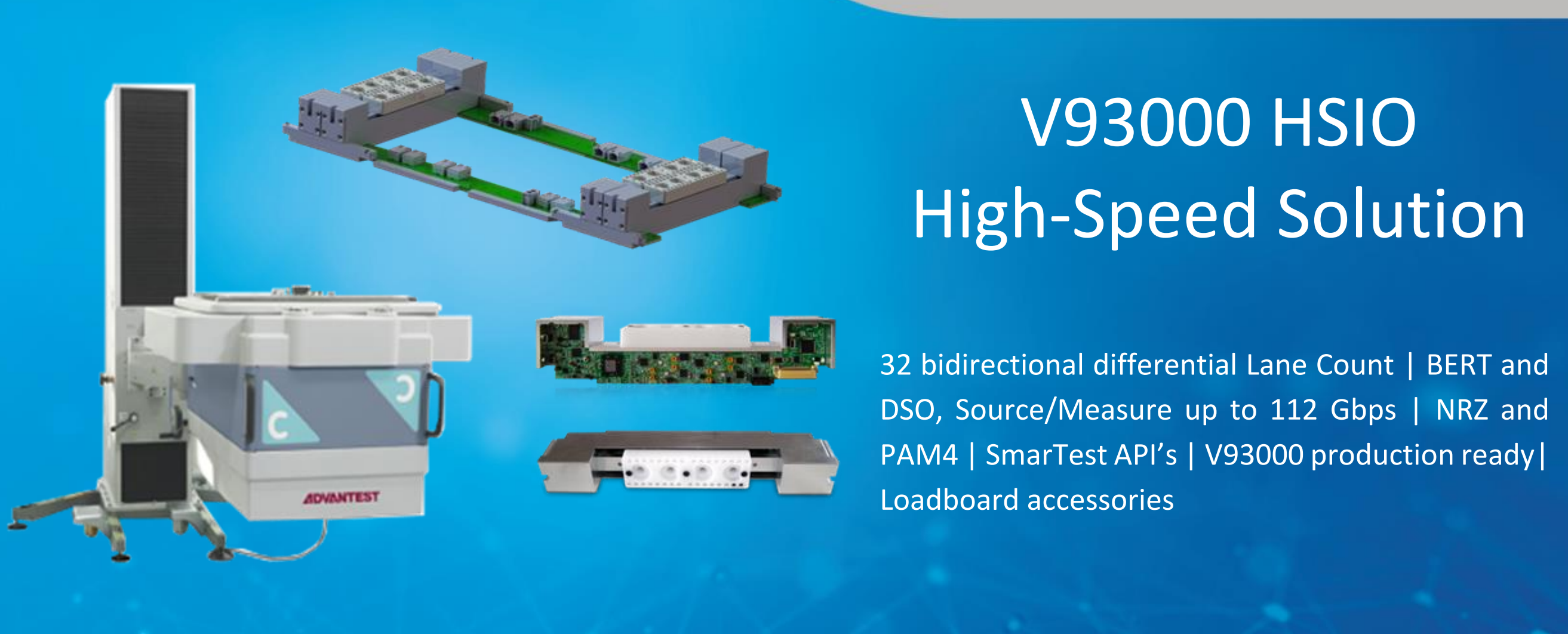

FigureFigure 8: Multilane 攜手Advantest打造高速芯片自動化測試方案

      關于MultiLane:

      MultiLane是數據通信領域高速接口測試和數據中心測試方案的提供商。覆蓋到早期的10 G到前沿的800 G以太網，主要產品包括誤碼儀、任意波形發生器(AWG)、光/電口采樣示波器、時域反射計（TDR）、QSFP-DD, OSFP等其他各種封裝形式的主機、模塊一致性測試夾具、環回模塊、適配器與分析儀等。產品廣泛應用于半導體、DAC銅纜、AOC光纜、有源線纜、光模塊、和交換機產品驗證測試。我們的創新步伐緊跟行業快速變化的需求。

同時為幫助行業客戶加速產品開發部署進程，Multilane也提供一致性測試服務，信號完整性設計服務等，另外Multilane的高速ATE 模組搭配ATE測試機臺，已廣泛應用于wafter級的全自動化測試，了解更多信息請?jiān)L問Multilane官網 www.multilaneinc.com
