聯訊儀器采樣示波器新升級 效率優化提升近32%

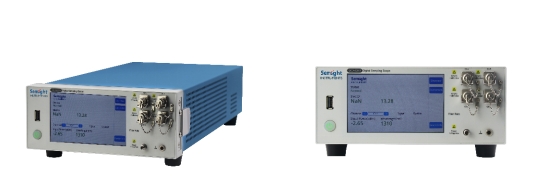

  ICC訊 聯訊儀器 DCA6201 采樣示波器基于等時采樣及重構眼圖技術，從而實現更高精度且更優成本的高速光電數字信號的測量。今年10月，DCA6201在高性能基礎上再度升級，波長范圍800~1650nm、最大輸入5mW(+7dBm)、測量指標精度顯著提高，效率優化提升近32%。

  01， 高性能確保測試一致性

  DCA6201具有低噪聲、高靈敏度的特點。其經過校準的參考接收機(符合行業容差標準)，能夠支持極高的動態測量范圍。DCA6201 可對 800 nm ~ 1650 nm(DCA6201- B30)波長的多模和單模信號進行測試，與行業標準采樣示波器測試結果一致，具備消光比修正因子，暗電流自校準等算法，從而使其測試結果和行業標準具有很高的一致性。

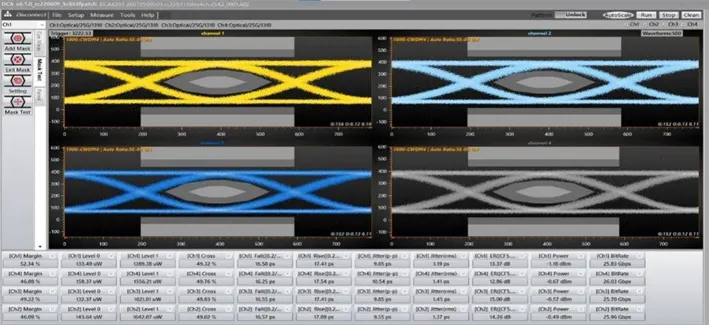

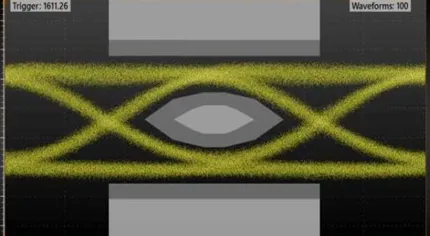

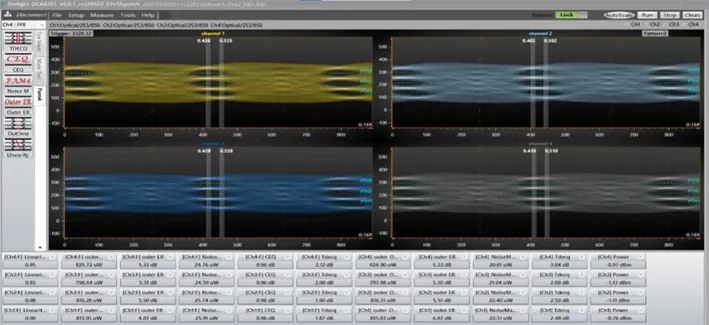

DCA6201測試光眼圖(左NRZ， 右PAM4)

  02， 高效便捷、可遠程控制

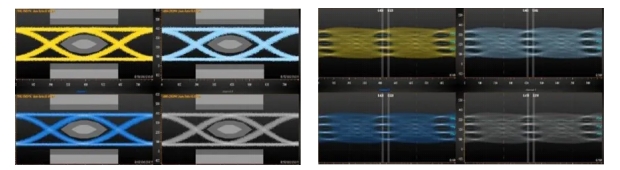

  1，4通道并行測量更高效

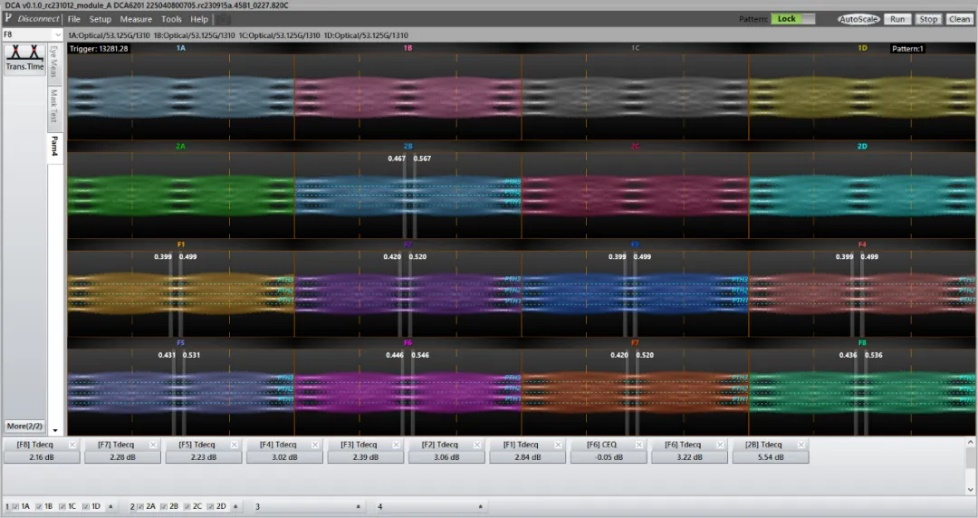

  DCA6201 采樣示波器支持同時測量所有通道以及并行測量。可以支持多通道選件，一次性可以同時測量 4 個通道，也可以單獨測量每個通道。與應用相匹配的評估系統配置簡單，因?yàn)槎嗤ǖ滥K和多個單通道模塊都可以一次性測量。

  測試配置: PAM4、 碼長65535、1個完整Pattern，電腦配置i5或以上

  聯訊可以使用一個軟件同時控制多臺DCA，例如用2臺四通道DCA組成8通道，方便客戶測試800G模塊。

  2，自動測量：遠程命令控制方式方便快捷，快速獲得需要的參數

  DCA6201可以快速便捷地獲得測量參數值。包括模板余量在內的各種NRZ指標都支持簡單易用的自動測試

NRZ 模板自動冗余測量

  無需復雜設置，易于捕獲測量結果。高靈敏度示波器支持高再現性測量，高速采樣縮短了用于 TDECQ 分析的數據收集所需時間。通過縮短測量時間，有助于提高包括 PAM4 信號評估在內的生產效率。

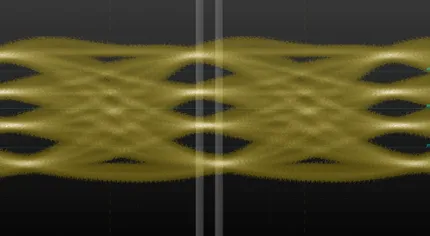

  PAM4 TDECQ 自動測量

  03，高精度，指標齊全

  [1] Mask Margin測試支持添加、刪除、自定義模板，支持Hit Ratio/ Count設置。

  [2] 支持3種協議IEEE 802.3 Annex 120D、IEEE 802.3 Clause 94、CEI 4.0。

  04， 測試功能齊全

  1，支持 NRZ 和 PAM4 分析

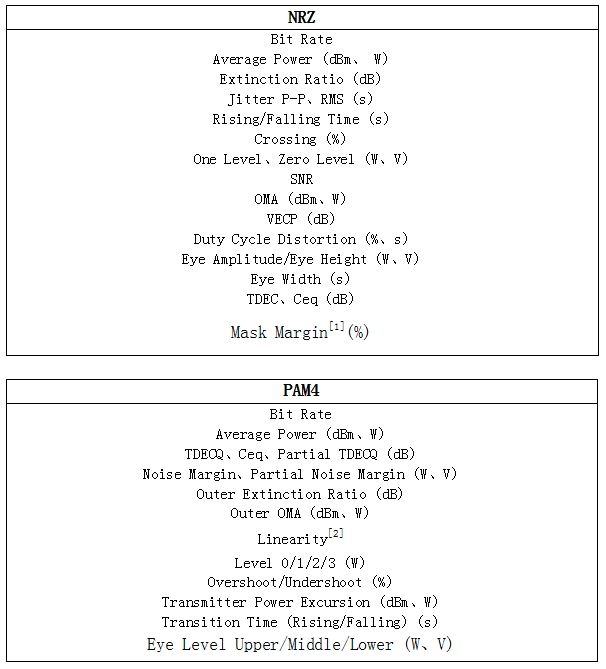

  2，滿足常規 NRZ 和 PAM4 眼圖測試參數：

  05， 全新軟件，靈活配置

  DCA6201 的界面 GUI 非常直觀和簡潔，可輕松配置系統，確定其參考基準并進行測量?？商峁﹥?nèi)置的分析功能，用來分析眼圖和顯示所有常用的光信號測試參數。

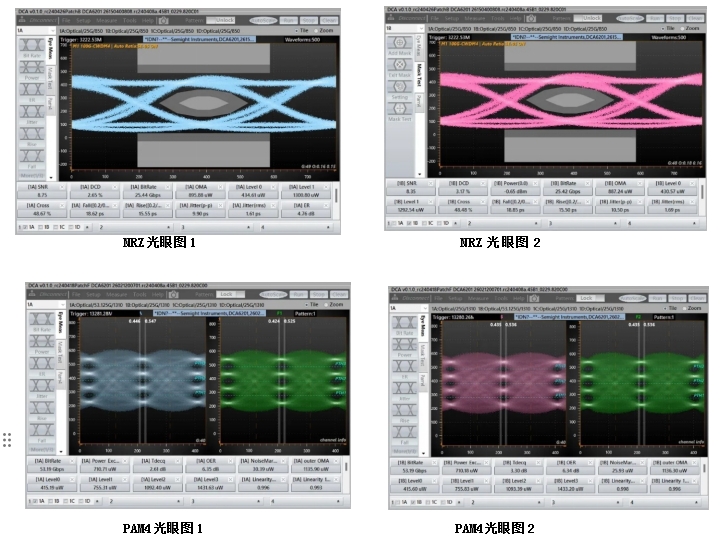

NRZ光眼圖

PAM4光眼圖

  用戶可在 PC 上運行 DCA6201 軟件，并通過LAN/USB接口輕松控制 DCA6201。支持對數據中心、核心網/城域網、4G/5G移動回傳和5G移動前傳使用的25G/50G/100G/200G/400G/800G 光傳輸模塊、光纜以及相關部件的物理層性能進行測試。
