Yole：2022-2028年全球硅光子學市場CAGR達44%

  ICC訊（編譯：Nina）近日，Yole Intelligence發布了關于硅光市場的最新報告《Silicon Photonics 2023》。報告指出，除了來自超大規模企業(Hyperscaler)對數通的投資之外，硅光還有許多其他應用的投資來自臺積電、英特爾、英偉達、AMD、GlobalFoundries等領先半導體廠商。

  硅光子學大量潛在的應用預示著其前景廣闊

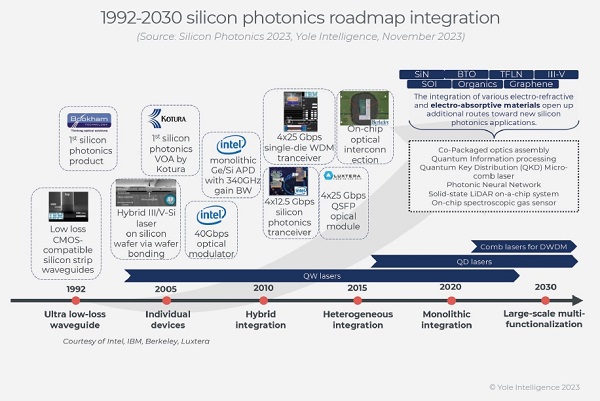

  自1985年以來，硅光子學取得了重大進展，從最初的高約束波導發展到戰略性地結合CMOS工業的材料、集成和封裝技術，最終在收發器領域確立了主導地位。硅光子學為需要大容量可擴展性的應用提供了一個通用的平臺。它的主要和最直接的應用是數據中心，英特爾在這個領域占據主導地位。

  第二大應用領域是電信，以Acacia為例，它得益于硅制程(Silicon processing)的優越性能。光學激光雷達系統具有很大的潛力，但面臨成本和2D波束掃描的挑戰。3D集成，將兩個芯片安裝在相同的硅襯底上，對于無縫控制至關重要。光學陀螺儀需要相當大的芯片用于靈敏的旋轉傳感器，這得益于硅襯底和SiN波導。

  量子計算在不斷發展的人工智能(AI)和機器學習(ML)領域至關重要。光學計算是效率導向型任務的理想選擇，它吸引了業界的關注，并有望產生重大影響。先進的光子組件及其用于醫療用途的集成可以改變醫療保健，實現更快、更精確的診斷、治療和患者監測，盡管臨床采用可能需要克服監管和標準化方面的挑戰。

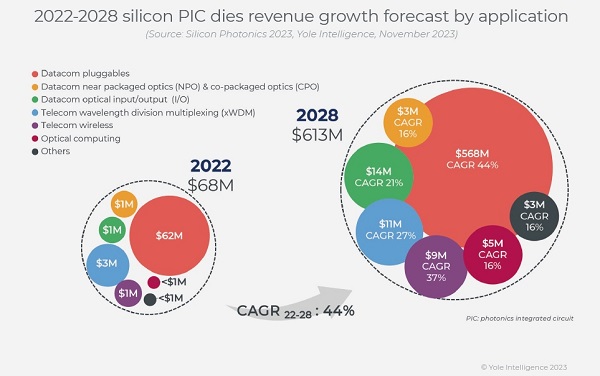

  將硅光子學擴展到可見光譜具有未來發展的可能性，提供了廣泛的創新應用。2022年，硅光子學市場價值6800萬美元，預計到2028年將以44%的年復合增長率(CAGR 2022-2028)增長到6億美元以上。這一增長將主要受到800G高數據速率可插拔模塊的推動。此外，快速增長的訓練數據集規模的預測表明，數據將需要在ML服務器中使用光學I/O來縮放ML模型。

  硅光子學行業對其未來的解決方案和價值充滿信心

  硅光子產業格局圍繞著不同的參與者形成，包括：積極參與硅光子產業的主要垂直集成參與者(英特爾、思科、Marvell、博通、英偉達、IBM等)、初創公司/設計公司(AyarLabs、OpenLight、Lightmatter、Lightelligence等)、研究機構(加州大學舊金山分校、哥倫比亞大學、斯坦福工程、麻省理工學院等)，以及代工廠(GlobalFoundries、Tower Semiconductor、imec、TSMC等)和設備供應商(Applied Materials、ASML、Aixtron等)。

  所有這些參與者都為顯著增長和多樣化做出了貢獻。硅光子學行業的特點是不斷的研究和開發、戰略合作伙伴關系以及各種參與者之間的合作，以推進技術。由于硅光子學代工廠和該領域不斷增長的專業知識，越來越多的公司也能接觸到硅光子學。

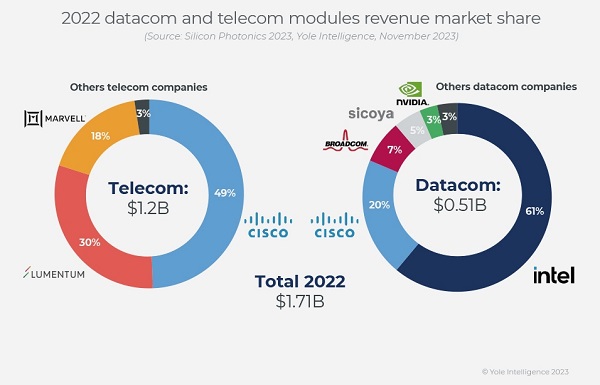

  該技術能夠提高數據傳輸速度、降低能耗并實現各種應用，使其成為一個有前景的行業。英特爾以61%的市場份額領跑數據通信市場，其次是思科、博通和其他較小的公司。在電信領域，思科(Acacia)占據了近50%的市場份額，其次是Lumentum(NeoPhotonics)和Marvell(Inphi)，電信硅光子市場由相干可插拔ZR/ZR+模塊驅動。硅光子學是一項需要高制造技能的先進技術，而這正是中國所缺乏的。

  中國公司都處于原型或采樣水平，依靠外部合作伙伴關系大量供應硅光子學收發器或光學引擎。Skorpios-Luxshare-Broadex(博創)和Sicoya-Broadex是數據通信領域合作的好例子。中國電信企業華為和中興通常從思科或諾基亞購買PIC。

  硅光子學的途徑似乎是通過量子點激光器實現單片集成

  盡管硅作為光發射器有缺點，但最近的突破是引入了在硅上制造有源光學元件的創新方法，并在短短幾年內實現了大規模生產。值得注意的是，硅的內部量子效率相對較低，而直接帶隙III-V材料的效率接近100%。本質上，我們需要關注直接帶隙半導體。

  硅光子學的途徑似乎是通過量子點激光器(QD)進行單片集成。傳統的InP PIC需要五到六個再生長步驟，這是昂貴的、有問題的并且產量有限。異構集成提供了同時結合多種材料、粘合和加工的優勢。然而，襯底的成本并非微不足道，因?yàn)镮II–V襯底遠小于300毫米，這促使人們對單片集成越來越感興趣。因此，片上激光器的單片集成技術將為實現高密度、大規模的硅光子集成提供一種很有前途的方法。

  QD激光器的固有參數已經超越了量子阱(QW)器件，提供了更長的使用壽命，對材料缺陷表現出很大的容限，從而允許QD激光器在Si上外延集成，提供了高溫穩定性，實現非冷卻操作，并使窄線寬激光器能夠增加帶寬。

  硅光子學的領域并不局限于單一的襯底或材料。用于光子集成的各種材料平臺，如薄膜LiNbO3(TFLN)、SiN、BTO、GaAs等，已經證明了它們的潛力。其中，硅基薄膜TFLN發展迅速。TFLN具有嚴格的模式限制，在制造高速調制器方面已被證明是非常寶貴的。

  當將硅光子學與硅集成電路進行比較時，在尺寸上存在顯著差異，硅集成電路已縮小到幾納米，而當前的硅光子術技術工作在45納米。

  值得注意的是，硅光子學不需要3納米光刻技術。45納米技術完全適合生產高性能、高質量的硅光子器件。這是有利的，因?yàn)椴捎幂^低光刻水平的舊鑄造廠非常具有成本效益。
