是德技術專家付軍：5G/數據中心光模塊與光器件測試挑戰

  ICC訊(編輯：Anton)5月29日訊石在線研討會上，是德科技資深技術專家付軍博士演講的主題是《5G/數據中心光模塊與光器件測試挑戰》。他表示當今5G加速建設，承載先行，承載網建設中光模塊是投資的重點之一。是德科技一直積極的參與光模塊標準的制定和5G承載網光模塊的測試，給三大運營商和互聯網提供商光模塊的評估和測試。通過這次機會給大家分享經驗。

  5G承載網驅動光模塊的發展，根據運營商的反饋，預估今年5G基站會達到55～60萬的規模，相關光模塊的需求會達到600萬以上。

  光模塊發展也帶動了高端光電芯片的發展，作為測試儀表廠家，能發現針對硅光的從材料到芯片器件的整個產業鏈發展越來越快，這種發展也對5G和數據中心高端的光模塊國產化起到推進作用。

  5G/數據中心光模塊存在三大測試挑戰：

  1.光模塊從10G到25G以后更高數據速率，光模塊電芯片帶來變化。高頻信號增加，特別是針對長距離，需要增加CDR芯片處理。為了應對信號抖動、信號衰減，測抖動容限，接收端做壓力眼測試，針對25G光模塊引入接收均衡器。

  2.新型調制方式，更加復雜需要測試解決。為進一步提升效率，引入PAM4的TDECQ測試。50G光模塊可以通過DSP對信號糾錯。用線性diver保證在PAM4三眼線性驅動。

  3.光纖資源、距離、性能、成本的平衡：5G組網里眾多種類的復用技術。包括用光纖白帶，PON，為了對前傳光纖盡可能的節省，使用波分技術。

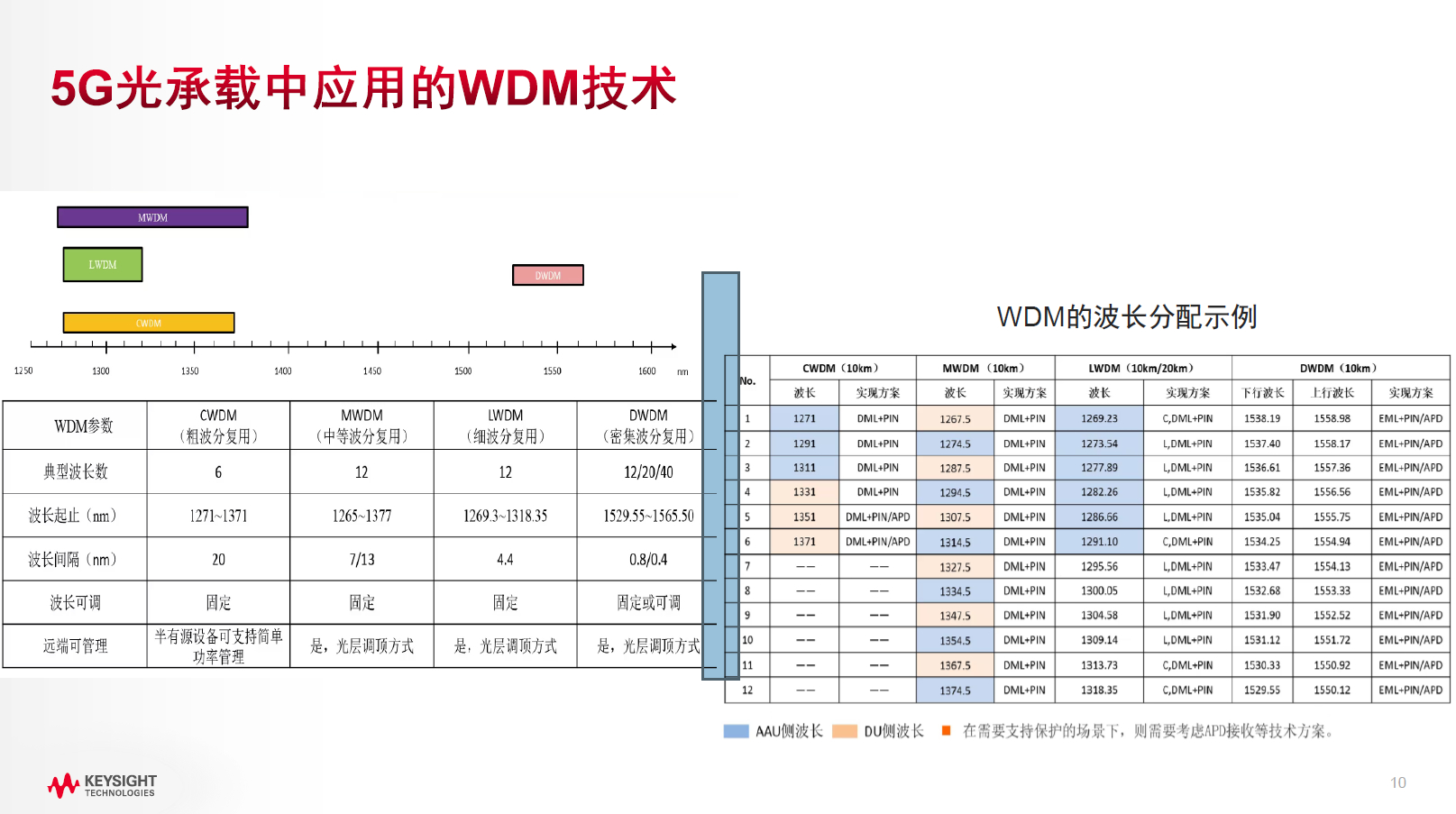

  5G光承載中應用的WDM技術分主要分為：粗波分復用、中等波分復用、細波分復用、密集波分復用。他給出了常用的WDM的波長分配示例

  粗波分主要有6個波長，到中等波分和密集波分波長數會擴展一倍。密集波分最大會到40個波長，波長間隔從粗波分的20nm到密集波0.4nm。

  波分在5G承載網的應用需要對光模塊里CWDM/DWDM測試，有兩種方式，第一種是波長掃描測試，會用到寬帶光源加光譜儀，另一種方式會用可調激光源加光微鏡或者結合偏振合成儀來測試。兩種方式的區別是光譜儀覆蓋的波長范圍寬。但是缺點明顯，測試速度慢，效率不高，測試完備性不足。所以比較多的會用可調激光源加光微鏡掃描測試。

  付軍提出了是德科技最新的方案，從816X平臺到N77XX平臺，可以提供不需要連接主機的可調光源，三臺儀表集成到一起，體積小。精度更高，測試速度更快。

  針對5G中回傳，80Km以上會用到的相干光模塊，100G、400GZR的應用，是德科技也提供全套的測試方案，100G/400G相干通信ICR模塊一體化測試系統，包括光模塊的發射、接收和整個模塊的誤碼情況。

  未來針對800G光模塊的測試，包括800G MSA規范和標準的制定，有方案針對800G研發測試，主要用到高速誤碼儀，能夠產生112Gbps PAM4信號與誤碼分析、甚至可以使用任意波發生器最高產生200Gbps PAM4信號來測試800G設備。接收機能夠模擬到65GHz甚至擴展到90GHz的光帶寬測試能力，同時電帶寬能達到110GHz的測試能力。

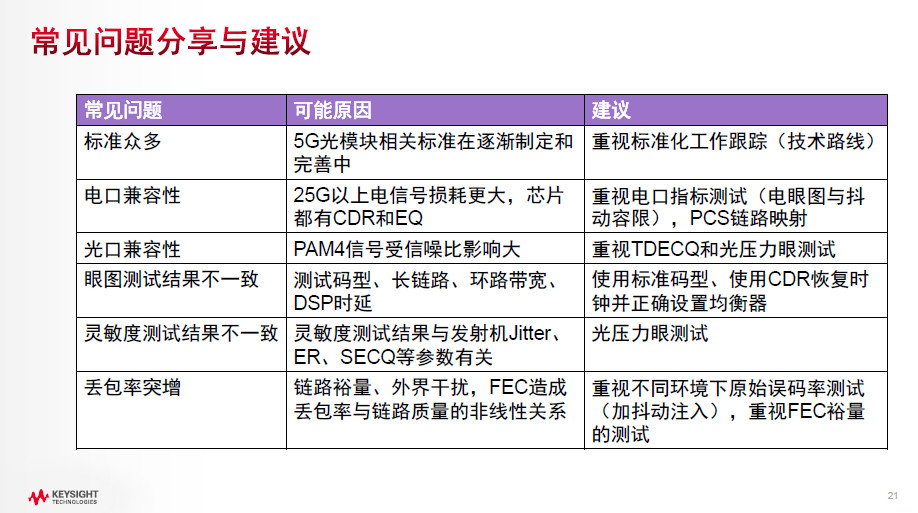

  最后付軍分享了是德科技在與客戶和運營商測試接觸過程中發現的問題，分析原因，提出建議。

  1.針對目前5G光模塊標準眾多，我們應該重視標準化的工作跟蹤，跟蹤它的技術路線。

  2.要重視測試中電信號的損耗，重視電口指標測試(電眼圖與抖動容限)，PCS鏈路映射。

  3.光口主要針對PAM4信號，受信噪比影響大，需要重視光壓力眼測試。

  4.測試過程中出現眼圖結果不一致，不同的測試碼型、鏈路、環路帶寬、DSP時延都會造成，建議使用標準碼型，保證測試規范。

  5.靈敏度測試結果不一致，建議使用規范的光壓力眼測試。

  6.針對丟包率突增，建議重視不同誤碼率情況下的分布，重視FEC裕量的測試。

       完整版視頻鏈接：http://video.iccsz.com/item.Asp?ID=36
