光混纜AOC復合纜的結構和優點那些事

  ICC訊 為什么會有AOC系列的產品

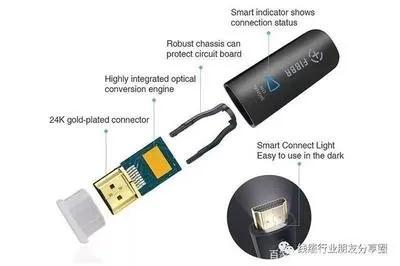

  自從出現了黑白電視后，傳輸圖像和聲音的連接線材就開始出現了，最初的RCA,VGA,S-VIDEO,BNC等各種模擬的連接線材應用于早期的模擬電視機等影音設備中，后來隨著人們對高清圖像和高保真音響的需求，出現了數字電視機和超高清高保真影音傳輸設備，現今的超高清電視分辨率已經可以達4K,8K.也出現了HDMI,DP,DVI,TYPE C 等新的數字接口傳輸線材，但是數字接口傳輸線材的銅纜傳輸距離一般不會超出20米，現實中人們往往需求傳輸距離在20-100米甚至更長的傳輸距離，由此研發了多種高清信號延長方案的產品，但是各種方案皆不盡人意。直到出現了以VCSEL激光器為發光源，多模光纖為傳輸介質的HDMI 光混纜 AOC產品類的出現，才比較完善的解決了超長高清信號的遠距離傳輸問題。

  AOC系列產品的缺點介紹說明

  目前HDMI 光混纜AOC光纖長距離傳輸應用已經普及，但是HDMI AOC也還是有缺點的，以下是HDMI AOC的六大弊端：

  1.必須有方向性，已經遇到幾家布線廠家全部裝修完畢才發現方向裝錯，在長距離布線中這是毀滅性問題，

  2.混合纜內部4根光纖芯嬌嫩易斷，一旦纖芯斷裂，整條線報廢

  3.長距離穿管穿墻不易，拐彎抹角HDMI A頭太大，線纜太細，曾有發生80米硬拉穿管把線纜拉斷卻無感覺。

  4.內置VCSEL激光器還是有一定幾率損壞，只能整條線報廢。

  5.信號單一，HDMI,DP，DVI, USB4，USB3.0等分別布線，一個高清信號布置一條AOC線纜，成本高昂。

  6.無法升級，未來HDMI2.1 DP2.0,USB4等信號普及重新布線老款作廢

  HDMI光混纜AOC的維修方案

  當前，業界普遍對于HDMI 光混纜AOC沒有考慮到售后維修，目前線纜朋友圈推出的線纜黃頁2021推薦供應商之東莞市全聯光電科技有限公司，其有推出兩種針對市場上已經安裝布線的HDMI 光混纜AOC的維修方案，具體如下給各位參考交流

  (1)熱熔法：利用熔接機技術熔接光纖4芯，電纜7芯銅線傳統接線。

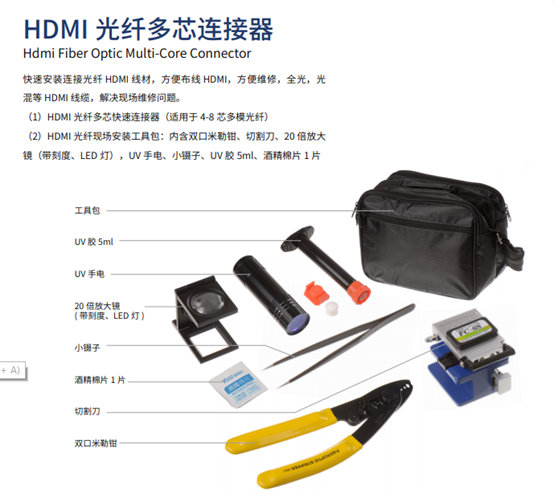

  (2)冷接法：使用全聯光電提供“光纖HDMI多芯連接器”連接光纖 4芯，電纜使用傳統焊接接法。

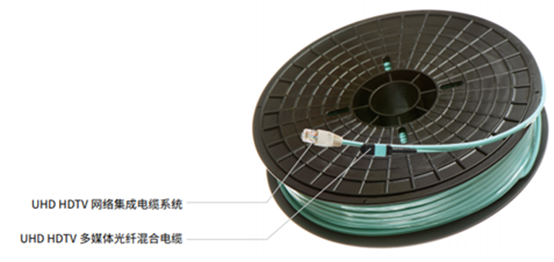

  一種可拆卸可安裝布線的光網復合纜

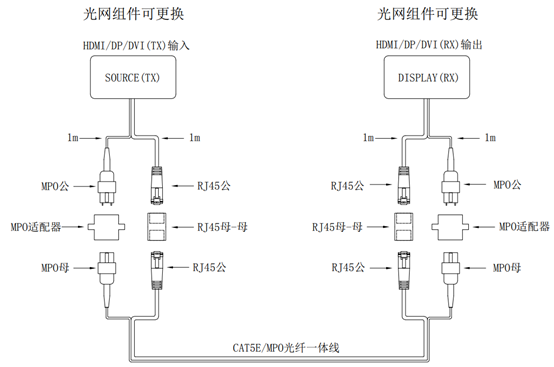

  為了徹底解決安裝布線AOC損壞無法維修售后問題的痛點，目前東莞市全聯光電科技有限公司推出專利產品可分離可拆卸超高清UHD布線傳輸系統，可徹底解決HDMI AOC的六大弊端，具有如下8大優點：

  1.可互換方向，無固定方向要求

  2.可修復，有源，無源分離安裝容易發現故障和維修

  3.可拆卸

  4.容易布線，像網線一樣容易穿墻穿管，易于工程人員接受布線

  5.可多種高清信號傳輸，一條復合纜可適用于20多種高清信號傳輸

  6.可升級，可輕松升級到未來HDMI2.1 DP2.0 USB4而不浪費布線資源，一次布線，終身有效。

  7.可擴充，網絡可升級到40G CAT8，光纖可使用升級到4芯，6芯，8芯，12芯，從OM3到OM4,OM5輕松升級。

  8.一線多用，可以適用于目前所有超高清UHD傳輸+網絡傳輸+光纖傳輸。所有信號一網打盡，5G時代，一根光電復合纜，二十多種接口傳輸全配齊。

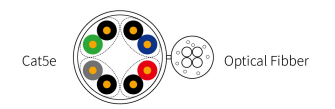

  光網復合纜CAT.5E+FIBBER 光纖結構介紹

  復合纜是由一根超五類CAT.5E的UTP網線線纜外徑OD5mm，和單根直徑為OD2mm的光纖護套復合纜組合在一起，其中OM3的光纖護套內含4-6根OM3的多模光纖和凱夫拉加強絲，也可以升級為8-12根多模光纖或者OM4,OM5系列多模光纖;結構圖和技術參數如下：

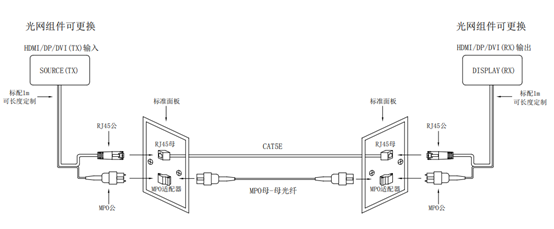

  光網復合纜適用的布線場合介紹

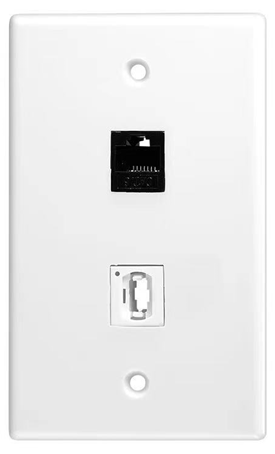

  東莞市全聯光電還專門開發提供了面板式MPO法蘭，適用于普通任何國內外面板安裝，其提供的專用MPO 法蘭適配器可以使用在86面板，110面板或者120,128模塊安裝.

  AOC的市場首先出現在2007年，開始是科研系統的高速計算系統的互連，如今擴展到數據中心內的互連還有一些視頻通信系統中，包括Thunderbolt, HDMI還有USB 3.1等，已經有相當?shù)囊?guī)模，雖然目前AOC市場遇到了許多挑戰，包括模組廠商間低價策略搶客戶的競爭，新進其他類目供應商的進入，市場規模目前尚在增長期，我們從電商和工程安裝企業收到的資訊，預計2021年將開始穩步增長，因此對光混纜AOC復合纜的結構和優點那些事必須做了解
