Intel硅光子產品升級 推出400G DR4 QSFP-DD

Intel Silicon Photonics 400G DR4 QSFP-DD

  ICCSZ訊（編譯：Aiur） 近十年來，Intel公司一直是硅光子的主要推動者，其堅持使用硅光子連接為數據中心提供分解計算、存儲和memory sleds的愿景。在Intel Interconnect Day 2019期間，Intel向觀眾介紹了其光子產品是如何走出實驗室并進入批量出貨階段。

  Intel Silicon Photonics Update at Interconnect Day 2019

  Intel新任集團副總裁Hong Hou，發起了第一個市場聚焦驅動行業向硅光子發展的討論，以及為什么硅光子概念會變成互聯網行業一個大熱話題。這不是談?wù)摦悋?guó)情調的分解，他提出的機會更直接：隨著100GbE和未來400GbE網絡到來，Intel的硅光子收發器業務將迎來一個強勁增長且非常知名的市場。

Hong Hou Silicon Photonics DC Market Opportunity

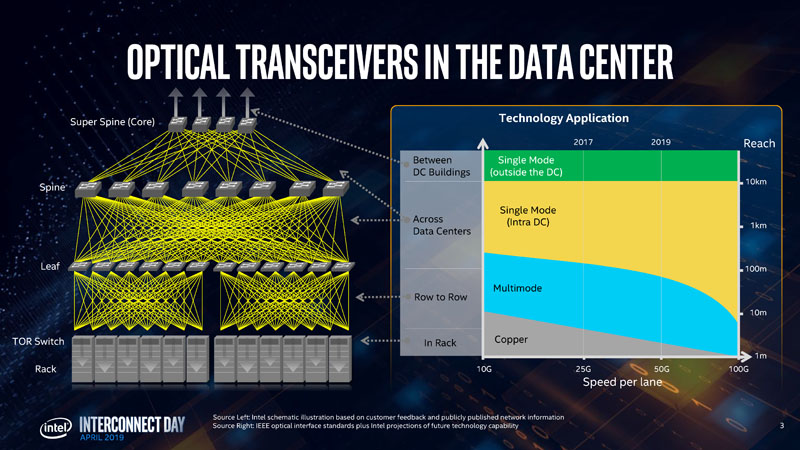

  伴隨更快網絡標準建立，銅線在機架內距離傳輸速率的地位受到挑戰。任何人都看到一根3米長的40GbE和100GbE DAC都將意識到線纜正變得更加緊密。不僅銅線受到挑戰，隨著行業向更快的網絡發展，多模光纖也將無法跨越多個機架。

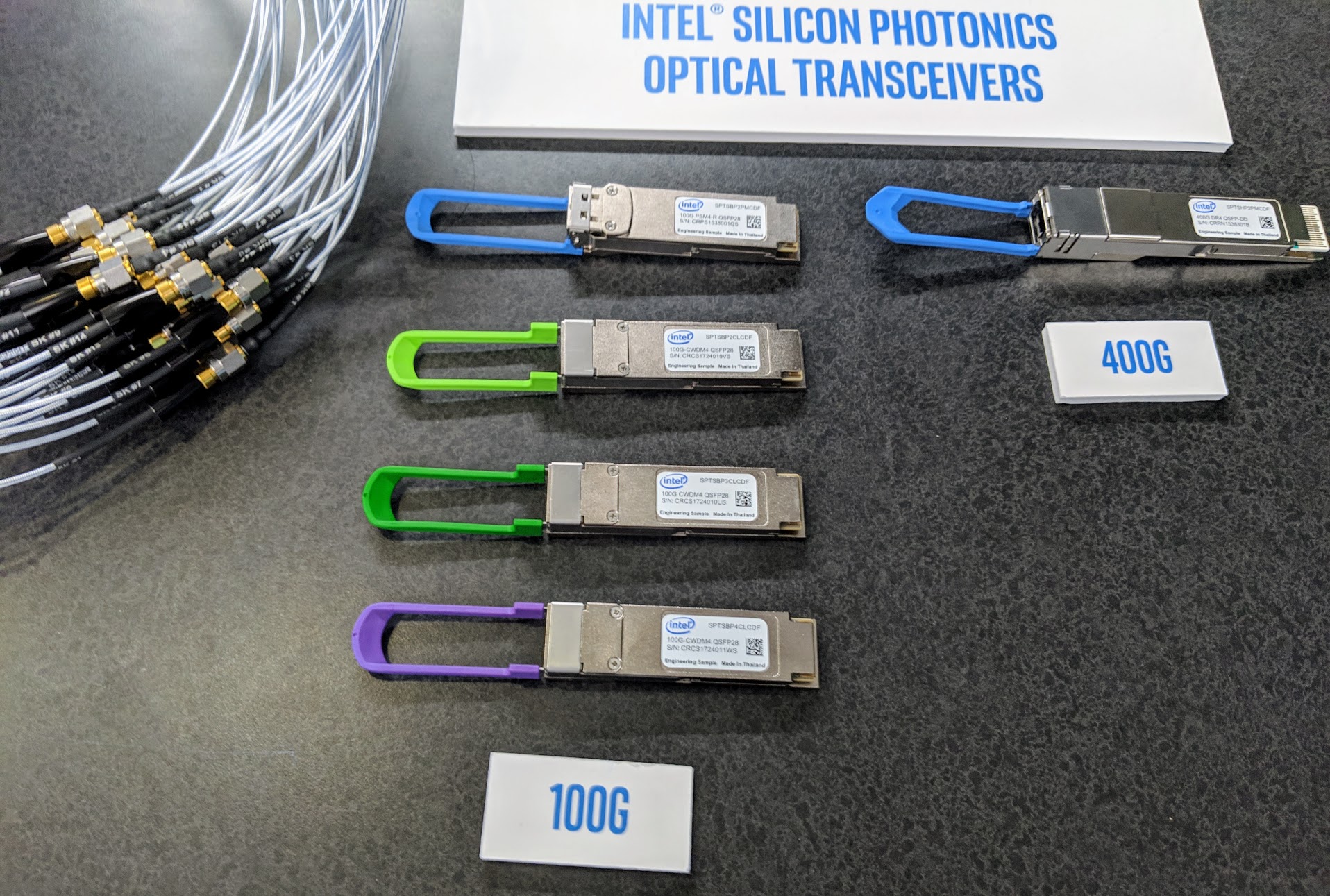

Intel Silicon Photonics 100G Lineup

當前7個超大規模公司制訂了不同的戰略，有些公司傾向于僅部署其需要的東西，以達到最低的成本，而另一些公司，像Facebook，選擇投資單模光纖以確保線纜基礎設施可以充分應對跨越一個數據中心生命周期的未來升級。

Hong Hou Network Transport Methods

  數據中心主流是100G，在已部署的100G數據中心里有25%是銅，50%是多模光纖，25%是單模塊光纖。這些臨時的數字并非很確切，但是Intel公司硅光子產品出貨量已經占高價值單模市場的三分之一。

Hong Hou Intel Shipping Silicon Photonics In Volume

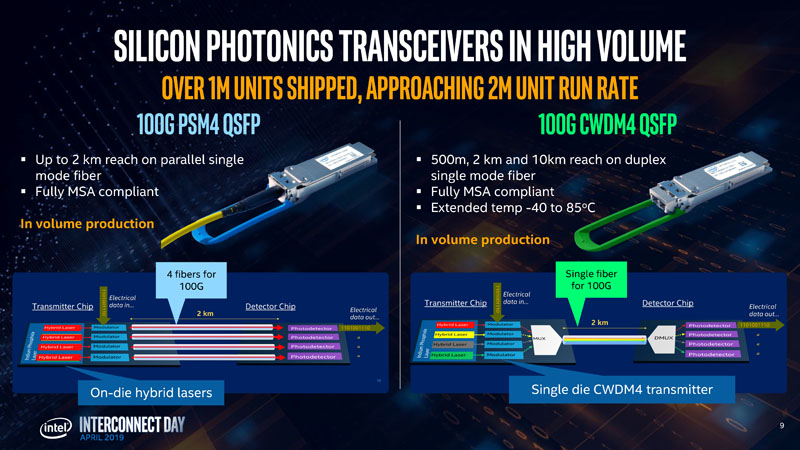

  Intel聲稱在過去六個季度里，它已經是100G CWDM4 QFSP可插拔光模塊的第一提供商。

  Inetl硅光子可插拔光模塊

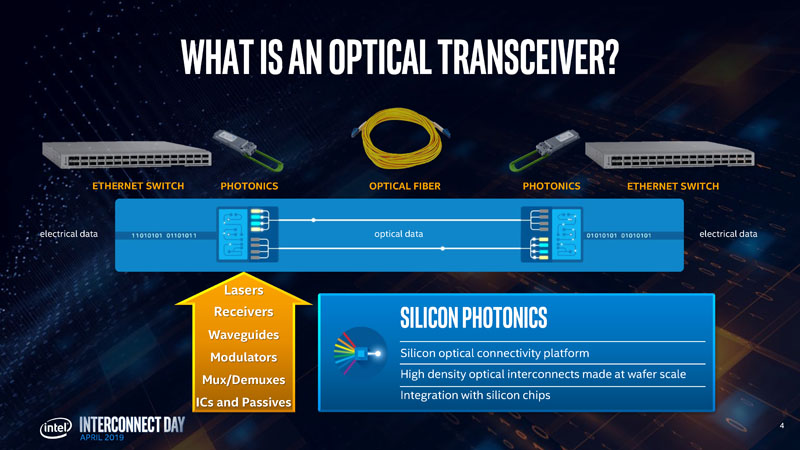

  Intel硅光子可插拔光學產品應用于交換機（以及理論上的NIC），其收發器發射的激光以光纜為媒介，傳輸從一個數據中心到另一個數據中心的數據。

Hong Hou Silicon Photonics Transceiver

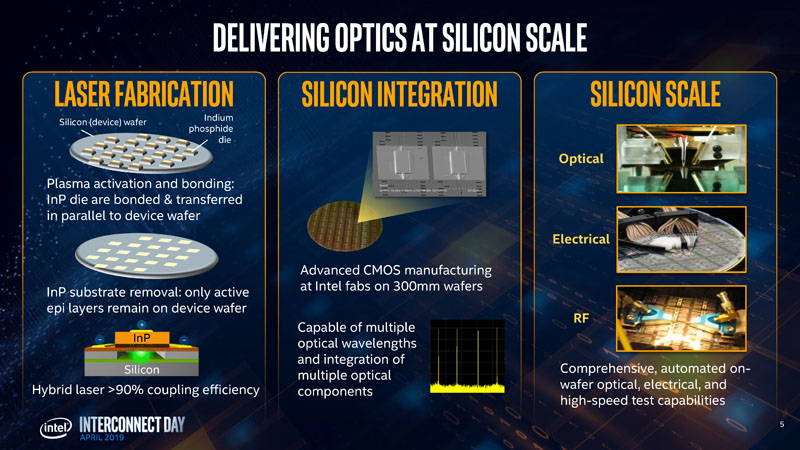

  實際上，硅不能作為一種激光器的光源(發光效應很低)和必需材料。為了克服這點，Intel公司在一張300mm硅晶圓上集成了InP光源，他們用硅做調制和其他功能。Intel公司解決方案的最大集成就在這點，而且還可以大規模進行工藝處理。

Hong Hou Silicon Photonics Silicon Scale

  除了集成激光器、探測器和調制器等器件，Intel公司硅光子一大關鍵優勢是其可以在硅襯底上刻蝕需要的無源功能，并在硅片上進行緊密的耦合封裝。

Hong Hou Intel Silicon Photonics Integration

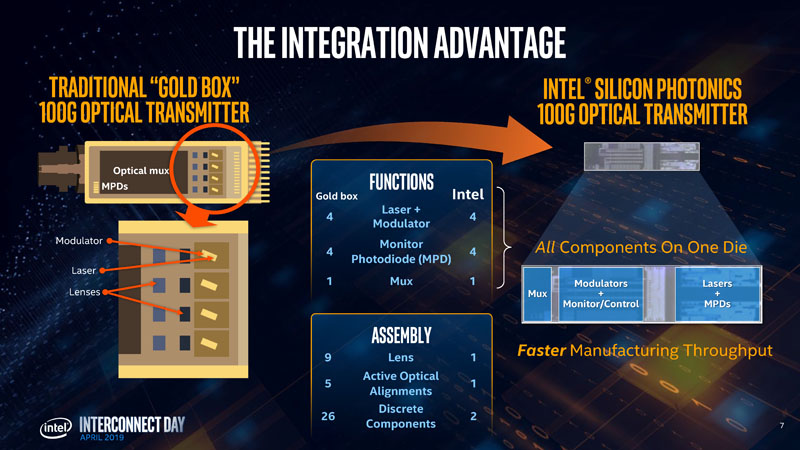

  目前100Gb光收發器需要一個勞動密集型“金盒(gold box)”，需要用不同器件精心構造然后進行高緊湊的密封。相比之下，Intel公司通過硅工藝及其精密性獲得了規模量產的優勢。硅光子封裝不需要密封以在寬松條件下操作。

Hong Hou Intel Silicon Photonics Advantage

  Intel公司愿景是推動硅光子發展，表明其可以實現硅光器件量產。一個超大規模數據中心會消耗大約100萬個光學器件，意味著每個數據中心可創造數億到數十億的市場機會。

Hong Hou Intel Silicon Photonics Connectivity At Scale

  隨著光器件向更高速擴展，Intel相信其解決方案具有擴展性。在業界，現在有很多關于硅光子的討論，其中很多只是用于將數據從PCB轉移到QSFP28和QSFP-DD籠，這種光器件封裝必須在幾年內完成。那時，像Intel這樣的下一代硅光子技術在今天的出貨將成為必需品。

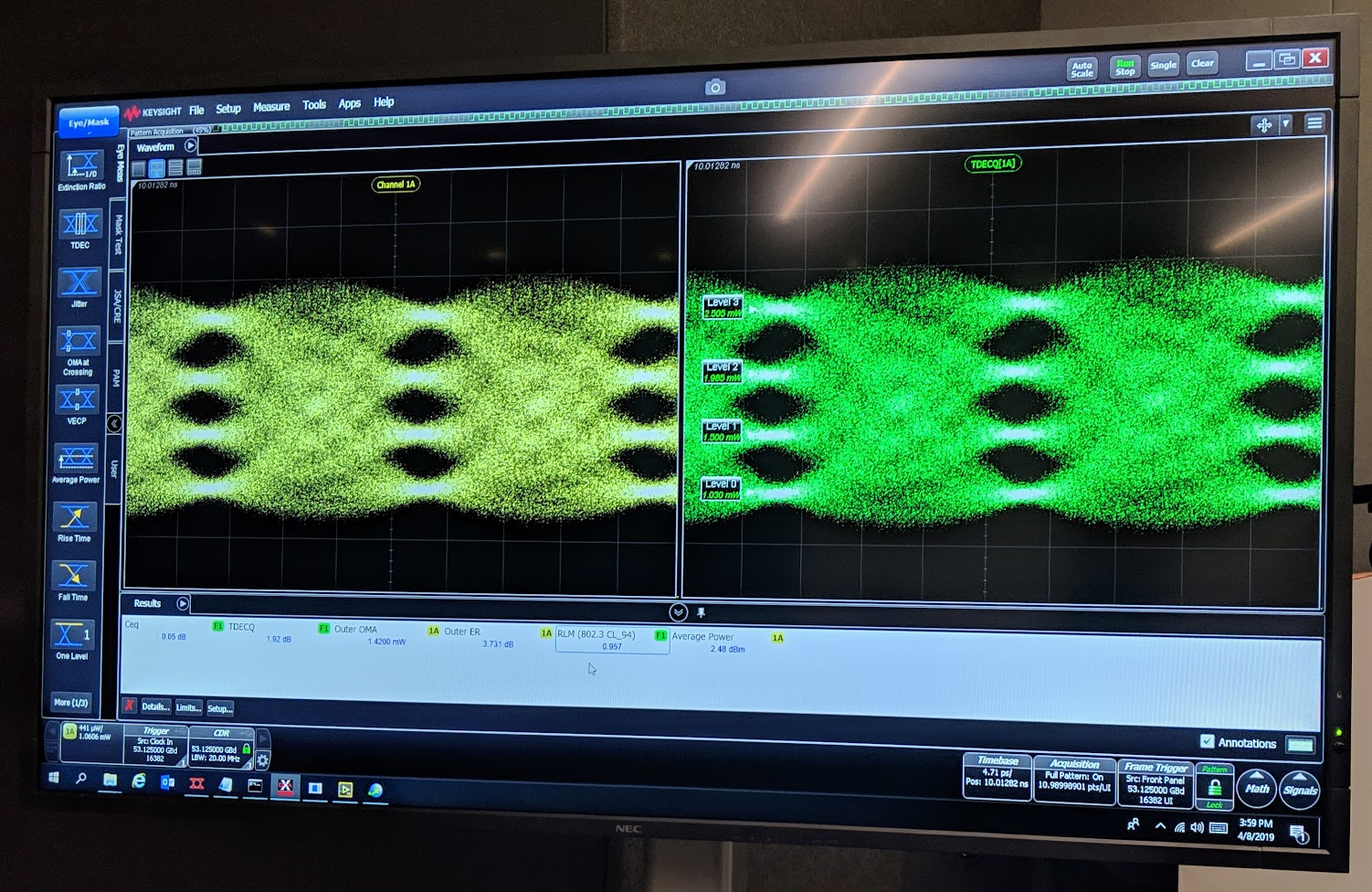

Intel Silicon Photonics Transceiver Eyes

  向400GbE切換 為什么是硅光

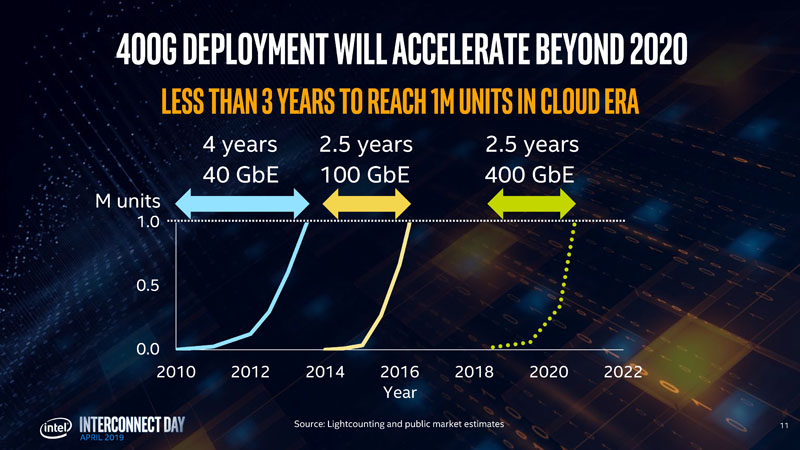

  在2018年和2019年的OCP峰會上，400GbE正在成為一個更大的推動力。Facebook Minipack Switch Partnering聯合Edgecore和Cumulus推動100GbE和400GbE進入數據中心。400GbE光器件部署有望在2020-2021年間出貨達到100萬個。40GbE曲線斜坡速度相對較慢，但100GbE曲線斜坡速度卻要快很多，100萬個100G光器件出貨量可以更快地實現，而400GbE曲線將與100GbE相似。

Hong Hou 400Gb Depolyment

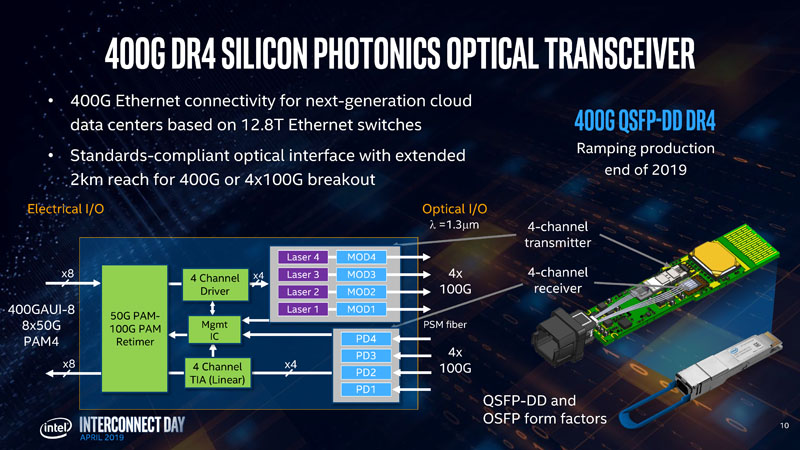

  針對400G市場，Intel準備了400G QSFP-DD DR4收發器。業界也開始在其他地方看到更多的QSFP-DD收發器出現，例如Dell EMC PowerEdge MX交換機。Inel預計這款新型收發器將在今年底實現批量生產。

Hong Hou Intel Silicon Photonics 400G DR4

  可插拔形態遇到了一些物理限制。盡管可插拔光器件已經成為一種基礎技術，隨著速率向更高速發展，它們還是受到物理限制。從25.6Tb或51.2Tb交換機芯片開始，去年所展示的混合封裝光器件將開始出現：Facebook Fabric Aggregator在OCP Summit 2018年。

Hong Hou Silicon Photonics Future

  Intel認為，在一個用激光器制造硅芯片的世界里，這些芯片需要與交換機ASIC混合封裝，它也有其他的技術幫助行業實現它們的封裝方案。Intel將在2020年上半年展示其混合封裝，并表示這很快就會到來。

  總結

  這是其中一種技術，將芯片到芯片互連從PCB和光學器件上移除的想法已有數十年的歷史。隨著網絡進入更高速率，單位功耗成為一個更大問題，業界希望更加關注這一領域發展。目前，Intel能夠利用硅光技術作為光學領域傳統角色的補充，這是可插拔的外形。這樣做的一個好處是，Intel正在獲得使用硅光來擴展技術和解決實際應用的經驗。

      業界仍在等待基于高速光學器件連接的英特爾至強CPU、FPGA、內存、加速器和其他設備，這可能還要等待十年。這也為英特爾實際應用提供了完善流程的能力，以及該技術的自然發展資助其未來發展的可能。
