鵝廠網事：數據驅動光網絡的智能運營探索

/前言/

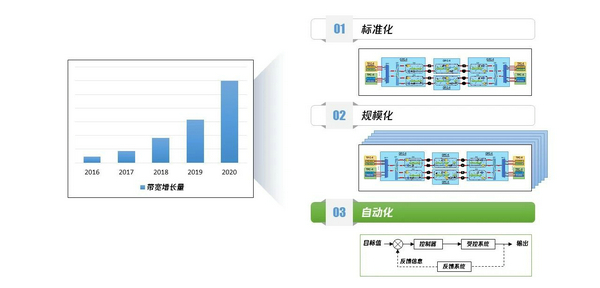

  面對流量快速增長，如何快速高效提供高質量帶寬，保證帶寬長期穩定運行，是數據中心互聯光網絡面臨的最大挑戰。針對快速高效提供帶寬的問題。我們已經具備有效的應對方法。基于數據中心互聯組網特點，我們將光網絡切割成一個一個獨立的單元，首先將這些單元標準化，設計更加適用于數據中心應用的硬件設備OPC-4、TPC-4和設備管控模型，構建標準管控系統，實現對不同廠商設備的統一管理，混合組網。然后將標準單元快速復制到數據中心互聯應用中，有效應對數據中心互聯帶寬的快速增長。

  隨著系統規模越來越大，如何保證系統長時間，高質量運行，是我們亟需解決的主要問題。一方面系統在運行過程中會逐漸偏離最佳運行狀態，需要持續修正，使系統維持在最佳運行狀態。另一方面系統會遇到一些故障，在故障率一定的情況下，系統規模越大，故障總量就越大。如何有效降低故障率，并持續保證系統運行在最佳狀態，是提升系統質量的關鍵。

  我們從標準結構著手，通過科學有效的方法，提升標準結構的高質量運行能力，一旦為標準結構構建起這樣的能力，便可以快速將這種能力復制到整個網絡。我們以精細化運行數據為驅動，為標準結構構建起自主運行能力，使其能常態化運行在最佳狀態。系統持續自主運行在最佳狀態，需要系統自身能夠基于運行數據，提前發現系統潛在風險，在故障發生前主動處理，防患于未然，有效降低系統故障率。同時以設備運行數據為基礎，還可以分析設備運行情況，協助優化設備硬件、軟件設計，提升設備質量。

/自動控制架構/

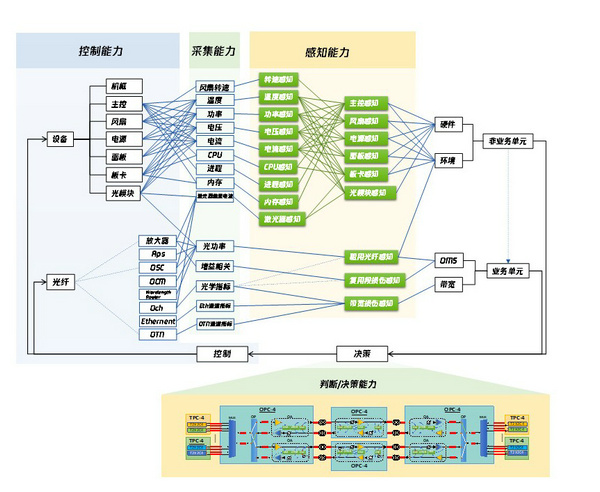

  騰訊開放光網絡自動控制架構，本質是一個閉環控制架構。架構的關鍵點是四大能力構建：控制能力、采集能力、感知能力、決策能力。將這四大能力合理有序串聯起來，便可實現整個系統的自動運行。采集能力采集到系統更詳盡、更精細的運行數據，感知能力對運行數據分析，感知系統變化;決策能力則使系統具備科學分析，科學決策的能力，依據感知結果對系統作出科學決策，并將指令傳遞給控制系統執行，實現對系統的閉環控制。

/感知能力構建/

  什么是感知能力?用一個人體體驗作為例子，如果人體被針扎一下或者手擰一下，都會體會到疼痛，人體體會到疼痛是一種采集能力，但是我們的大腦能夠準確的從這兩種疼痛不同的表現方式，體會出差異，判斷出區別，這就是感知能力。感知能力是一種對數據的分析能力。在傳統光網絡系統中，對數據的感知往往是由經驗豐富的工程師完成，我們正在幫系統構建起這種能力，使系統能夠在無人干預的條件下，實現對數據的經驗性轉化。目前騰訊開放光網絡已經具備了控制能力和采集能力，我們正在進行感知能力和分析能力的構建。

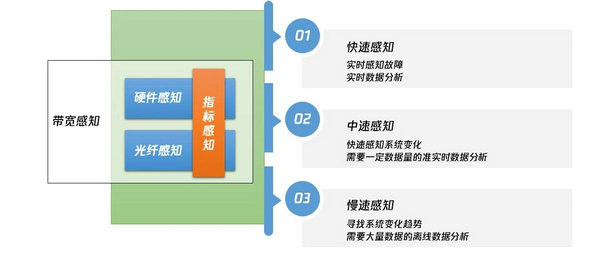

  我們主要從兩個維度構建系統感知能力，一個是系統維度，一個是時間維度。系統維度，首先構建針對單個指標的感知能力，通過對指標的感知來判斷系統變化。傳送平面的硬件和光纖是運營過程中可以操作的基本單元，構建針對硬件和光纖的感知能力，準確感知故障和潛在風險，觸發相關運維操作，對問題硬件替換，避免故障發生，可以將故障轉化為計劃內的網絡操作，保證系統質量。傳輸系統最終是一個帶寬系統，從用戶角度并不關心系統內部設備、光纖這些組成元素。我們常被用戶問及帶寬情況如何?帶寬的感知能力，則是讓系統能夠自行回答這個問題。讓系統能夠感知帶寬當前的運行狀態，預測帶寬未來的運行狀態，對潛在風險合理規避，有效降低帶寬的非預期性中斷，保證帶寬長期穩定運行。時間維度，則要為系統構建快速感知能力，中速感知能力和慢速感知能力，這是從系統問題分析時效性出發定義的能力。快速感知是對數據的實時分析，快速捕獲系統故障。中速感知則是對系統潛在風險或者關鍵指標變化的分析和感知，這往往需要一定量的數據進行分析。而慢速感知則是通過對大量數據的分析，來感知系統運行趨勢，可以對系統未來的運行狀況進行預測。

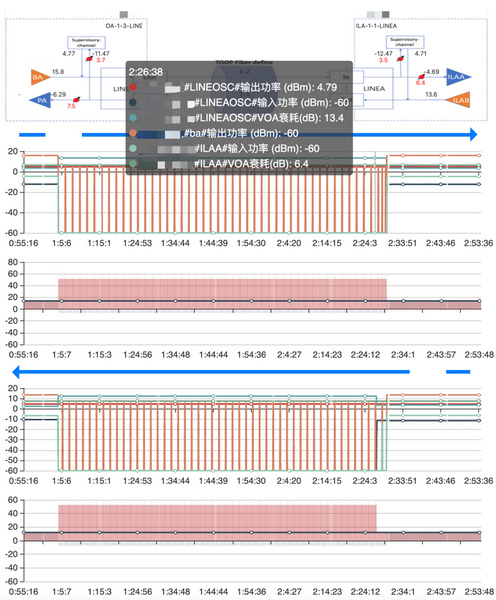

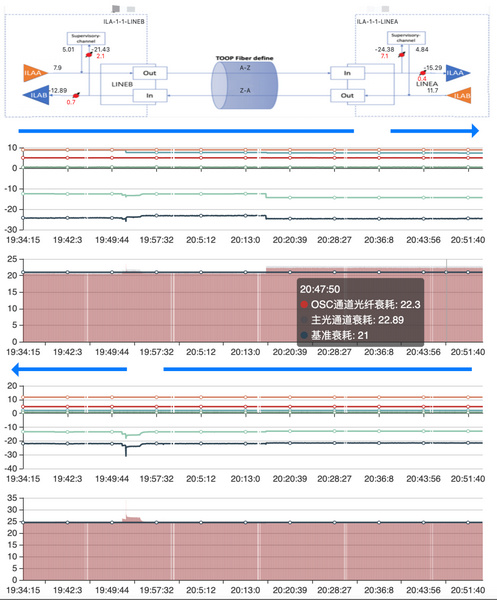

  接下來介紹不同感知能力構建的典型數據基礎。下面這張圖展示了對線路光纖衰耗的快速感知能力。通過光纖兩端主光通道及OSC(Optical Supervisory Channel)的發光功率和收光功率計算得到光纖衰耗，能夠通過光纖衰耗的變化，快速發現光纖故障。同時可以觀察到在放大器開啟APR(Automatic Power Reduction)功能情況下，主光通道光功率和OSC通道光功率的差異性行為。

  下面這張圖展示了對光纖衰耗的中速感知能力，可以觀察到在某一時刻后光纖衰耗已經發生變化，持續性的提升了一個臺階，此時系統需要感知到光纖基準衰耗的變化，并正確修正該基準衰耗。因為系統內基于光纖衰耗的分析算法會使用到光纖基準衰耗，光纖基準衰耗的不準確，會直接導致使用該指標的算法無法得到正確結果。

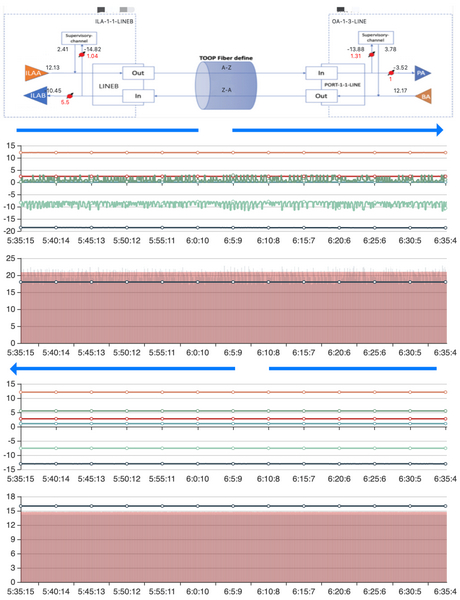

  最后一張圖展示了對設備的中速感知能力，可以明顯觀察出上方圖中，A-Z方向由主光通道計算出的光纖衰耗和由OSC通道計算出的光纖衰耗，呈現不同的數據形態?；贠SC計算出的光纖衰耗數據保持穩定，但是相同時間段內，由主光通道計算出的光纖衰耗數據則出現較大范圍的波動。進一步分析可以發現，這個現象是由于A端的主光通道發送光功率不穩定導致的，并不是線路光纖出現問題。因此通過對一段時間內的數據進行分析，為我們發現設備潛在故障提供準確線索。

  目前系統的感知范圍還主要集中在光纖纖芯內部和設備內部，但是實際中我們遇到的光纖故障，往往是由外界影響導致的，比如挖掘機將光纜挖斷。因此我們需要將感知能力擴展到光纖外部幾米的范圍，使系統能夠感知光纖外部環境變化，這是系統能夠防患于未然的關鍵。針對這個問題，一方面我們通過在光層設備中引入光纖傳感技術，提升系統對光纖周圍環境的探測能力，另一方面我們在深挖系統中沉睡的光學指標，通過合理計算，擴展系統的感知邊界。從這兩方面努力，使我們能夠提前預警光纖中斷風險。

/系統架構變革/

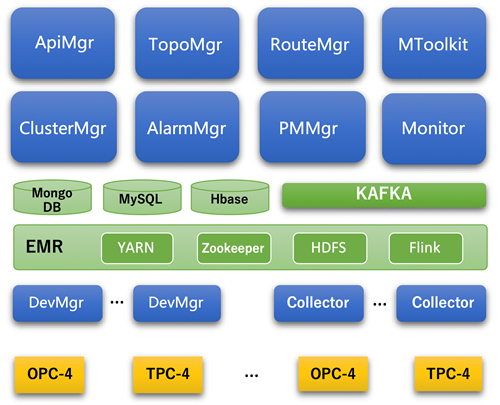

  數據驅動推動系統架構發生革命性變革。網絡控制器與設備組成的管控系統，需重新按照以數據為中心進行設計。依照系統功能需求和實際資源分布，重新分配整個管控系統的計算能力。將系統主要計算能力上移到控制器，結合計算平臺自由伸縮特性，為系統提供彈性計算能力。同時降低計算能力受限的設備的計算負荷，將廣泛分布于網絡中的設備，改造成網絡運行數據采集單元，持續快速的向控制器推送網絡的實時運行數據，由控制器完成基于全局視角的系統分析和控制。

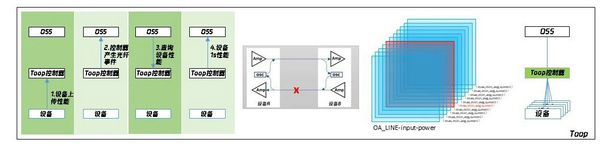

  從光纖故障處理的具體場景，對比數據驅動型系統與傳統管理系統的區別。當光纖發生故障后，傳統系統中設備產生LOS(Loss of signal)告警，并將告警傳遞給網管，網管將設備告警傳遞給上層管理系統(OSS);上層管理系統接收到設備告警后，并無法直接判斷故障，此時會下發查詢指令，向廠商網管查詢相關設備的性能數據;網管會根據請求，向設備下發查詢指令，設備向廠商網管報告15min性能，然后廠商網管繼續向OSS上報設備返回的15min性能。光網絡設備的計算能力有限，在故障的時候要產生告警，同時又要應對集中的查詢請求，這就是往往在發生故障的時候，操作人員體會到設備反應變慢的根本原因。而且越是反應慢，操作人員越會連續觸發設備查詢請求，導致情況變的更糟。傳輸設備作為整個系統中計算能力最弱的單元，卻在最關鍵的時候承擔了主要計算壓力，這樣的系統計算能力分配是不合理的。

  在騰訊開放光網絡系統，我們按照系統各單元的客觀計算能力條件，重新分布了整個系統的計算能力。將設備的計算需求減載，將主要計算能力上移到控制器。將設備改造成一個精細、穩定的采集裝置，源源不斷的采集系統運行數據，持續、快速向控制器上報?？刂破鞒袚饕嬎隳芰Ατ谙嗤墓饫w故障處理場景：設備采集性能數據持續上報，控制器根據所有設備上報的性能數據及網絡邏輯結構數據，快速計算得到光纜故障的結論，并反饋給上層網管系統。如果上層網管系統需要查詢故障當時的系統性能數據，則直接向控制器進行請求，此時所有的設備性能數據均保存在控制器，控制器并不會向設備發起查詢命令，而是將該查詢請求終結在控制器內部。即使上層管理系統，有突發的多個查詢請求，控制器也能夠合理應對。系統計算能力重新分配，讓設備和控制器更加合理的承擔系統功能，使系統更加高效運轉。

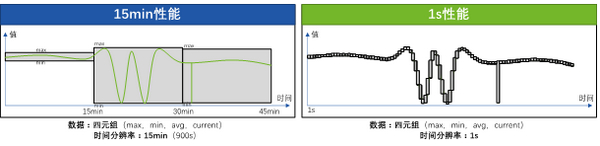

  設備作為整個系統的運行數據采集終端，我們在想辦法提升其采集數據的速率和精度，在我們的持續努力下，目前設備可以按照1s間隔向控制器推送性能數據，而且關鍵性能指標的時間分辨率可以達到20ms?？刂破髯鳛橄到y(tǒng)計算能力主要單元，則在持續提升其數據處理及時性和準確性。基于1s streaming telemetry構建的數字驅動系統，對比傳統傳輸系統的15min性能數據，不僅僅是900倍的時間分辨率提升，更是對系統觀測能力的革命。正是基于對系統的精細化觀測，使我們能夠精確感知、準確控制。

/挑戰/

  數據驅動為系統帶來革命性變化的同時，也帶極大挑戰。數據驅動的核心是：數據與算法。我們希望在這兩個方面，與更多的合作伙伴一起合作。在數據為王的時代，數據源的質量直接影響到系統的正確表達，如何保證數據源的質量，如何監控數據源的質量，是一項關鍵任務。而找到數據背后的真相，發現問題的本質則會從根本上改變我們和供應商的協作方式，由原來只能在問題發生后被動接受故障分析報告，演進到可以根據數據發現真相，有效驅動供應商進行精準的問題修復，防患于未然。在算法方面，找到針對指標感知更加通用的算法，找到更加合理的帶寬質量分析算法，找到更加通用的硬件和光纖分析算法，則是我們關注的重點。在有效解決光網絡系統問題的同時，更通用的算法，也可以更加便捷的應用到其他網絡領域中。

      作者：陳明剛
