如何有效進行HDMI2.1線纜及AOC的生產測試?

  ICC訊 隨著8K高清顯示的商用，HDMI2.1已經進入了大眾的眼簾，其傳輸介質也不斷的更新?lián)Q代，HDMI2.1速率的翻倍（6Gbps/Lane->12Gbps/Lane）使傳統的HDMI銅纜損耗迅速增大，顯然這大大限制了傳輸距離。而醫學、大型會議及體育賽事的長距離布線應用越來越多的，為了解決長距傳輸?shù)膯栴}業內導入了HDMI AOC的產品來匹配長距傳輸?shù)膽?yīng)用。

  傳統無源銅纜只要s參數（如S21、S11、阻抗、串?dāng)_等）在HDMI標準的范圍內，同時用HDMI信號源通過線纜輸出顯示設備了解其丟幀情況，這是已經成熟的一種測試方式，業內也有用眼圖的張開度來進行快速測量的生產測試方案。而HDMI AOC在架構上與無源HDMI線纜有著很大的區別，HDMI AOC需要供電及光纖傳輸?shù)囊蛩叵拗疲瑹o法使用用于無源銅纜測量的VNA來進行測量，而原有測量眼圖張開度的快速檢測設備由于供電的改變也無法進行AOC測量。這就讓HDMI AOC生產測試進入了一個新的需求階段，當然熟悉數通AOC的都知道用誤碼率來進行測量，但是通過誤碼率做測量耗費時間太長，對于HDMI這種消費類的產品來說時間成本還是太高了。針對這個窘境，唐領科技推出兩種生產測試方案供HDMI無源和有源線纜廠商進行選擇。

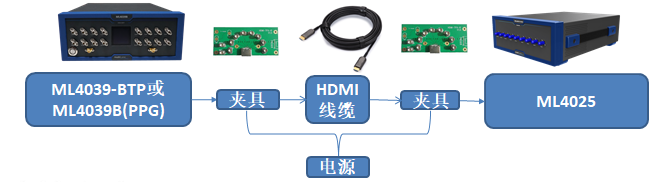

  MultiLane ML4039-BTP或ML4039B全速誤碼儀+ML4025的35GHz四通道示波器+HDMI有源測試夾具+電源是理想的快速檢測HDMI線纜的選擇。

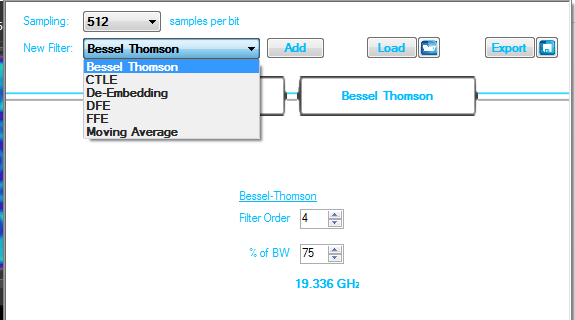

  ML4025擁有FFE、CTLE和DFE等數據模擬均衡的功能和加去嵌能力，這可重現Source端training和Sink端的CTLE最佳值。同時，可根據HDMI的規范定義HDMI眼圖測試模板，了解相關的眼圖參數和余量，5秒內完成一根HDMI的高速測量。

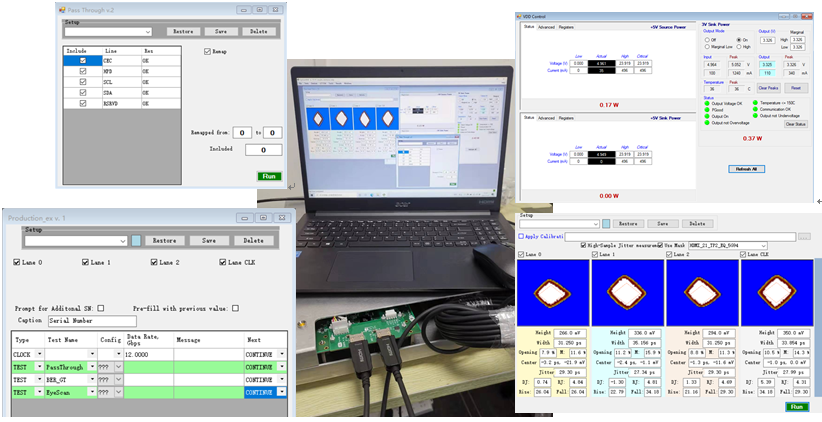

  第二種方案為唐領科技的低成本CBT135高速數據線測試系統，這是一個完全針對產線測量的集成式測試系統。它會測量HDMI AOC的功耗狀況，監控I2C、CEC等低速信號的通斷，同時測試各個通道眼圖參數和余量(build in Mask)，也可以添加誤碼測試功能。工程模式下將測試流程設置好之后，生產模式一鍵式服務，并保存測試報告上傳到數據庫。在Source和Sink端有相對應的均衡進行調整模擬正式傳輸環境，讓測試更接近現實應用。整個測試過程大概10秒以內，無需繁瑣的射頻線纜連接，可拔插夾具并自動統計監控HDMI線纜拔插次數進行次數預警。

  未來AI、AR、VR的5G、6G時代使用光纖作為媒質的消費類傳輸線纜會越來越多，我們也將跟隨時代的步伐和各路廠家緊密合作推出Type C、DP和PCIe相應的產測系統，幫助客戶尋找合適的方式挑戰未來產品的測試。

  如需更多關于消費類線纜測量的內容,

  請直接聯系深圳市唐領科技有限公司 www.te-lead.com  sales@te-lead.com
