硅光那些事兒：Kaiam的100Gbps硅光CWDM4

  作者：Dr Alpha，文章來源：硅光那些事兒

  最近和朋友聊天說到800G器件封裝解決方案的話題時，大家不約而同想到了Kaiam。

  作為曾經占據市場大份額輝煌業績的公司，它從巔峰邁入低谷走向破產竟只有短短一年時間，實在令人感慨萬千。 昔日榮耀不復存在，讓筆者萬分唏噓于Kaiam的技術平臺本可以在200G/400G/800G可插拔光模塊市場大放異彩，卻因為一個決策失誤止步于100G CWDM4。 Kaiam的100G CWDM4有兩大特點：MEMS技術和PLC技術

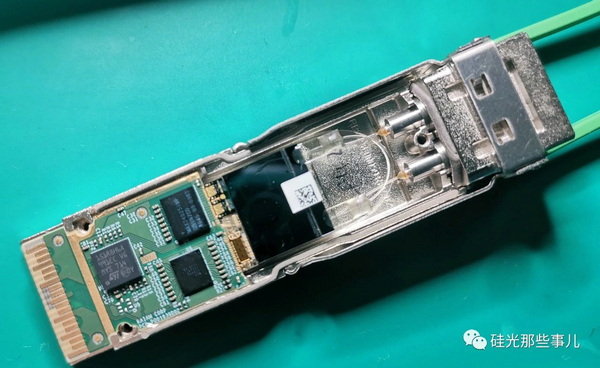

  下圖中部那顆黑色的，橫跨整個模塊的芯片便是PLC芯片，Mux和Demux單片集成，

  不得不說：家里有Foundry，芯片、面積都不是事兒，夢想有多大舞臺就有多大，至于成本，不再考慮的，輕松降穩!

  ROSA方案

  Kaiam的100Gbps CWDM4光模塊ROSA端，采用硅基AWG芯片，分離四個波長信號光，

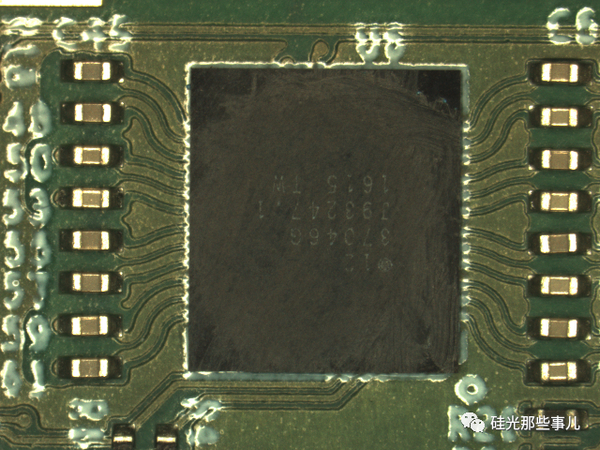

  PD為面接收型的III-VI族PIN，并利用陶瓷基板實現90°豎立收光。 電芯片是兩顆：TIA和CDR芯片，其中CDR是MACOM的M37046G。

  四顆分立的PD芯片，貼在一塊陶瓷基板上，并在陶瓷基板上實現90°偏轉豎立。 其優點在于：PLC芯片的四路信號光可以直接耦合進入PD，而不需要額外透鏡做耦合，

  工藝簡單，能夠節省成本。 其缺點在于：90°走線的陶瓷基板在當時，國內廠商還做不了，只有日本的一些商家能做好，

  成本較高，迭代周期很長，不能很好地配合市場降成本。 在筆者看來，這個方案還是不及45° Rx AWG芯片與PD直接耦合。 TOSA方案

  Kaiam的100Gbps CWDM4光模塊TOSA端，采用的是四顆DML芯片，每一路用單透鏡耦合，

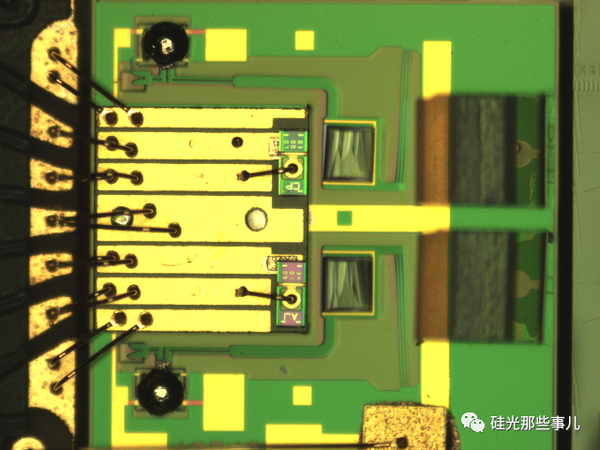

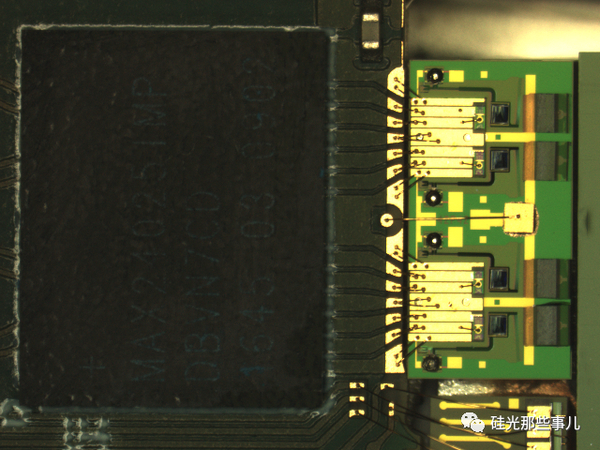

  經過隔離器后進入PLC芯片，公共端耦合一個FA實現輸出。 每一顆COC(Chip On Carrier)基板上貼裝了兩顆DML芯片，總共有兩顆COC基板。 電芯片為MAXIM的MAX24025IMP，單片集成了Driver和CDR。

  TOSA端的耦合裝置采用了MEMS技術。

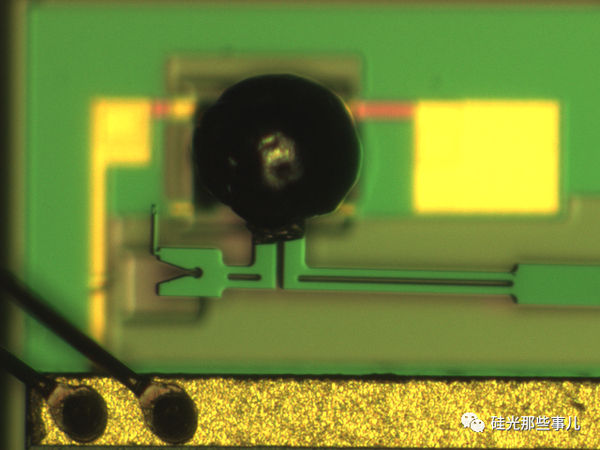

  MEMS技術制作的MESM基板上，有兩顆COC基板，四顆透鏡，四顆隔離器。 透鏡貼在一個可以自由活動的臂上，通過調節這個臂，便可以實現DML到PLC芯片的耦合，

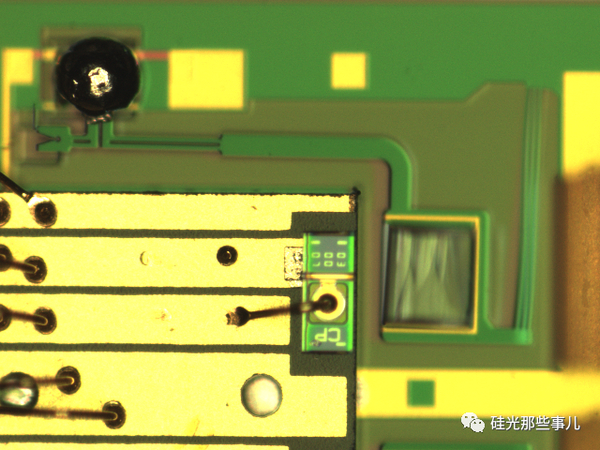

  一旦耦合好，便用MEMS基板上的電阻加熱錫球，用錫來固定臂。

  這種耦合技術有多個好處： 1、物料少成本低

  相比傳統的多塊陶瓷基板組合方案，只使用了一塊MEMS基板，物料更少，管理更方便;

  MEMS技術平臺一次性做出的基板，一致性/可靠性/成本都有優勢;

  由于不需要直接夾持透鏡，因此透鏡也可以做的很小，目測這款透鏡的成本應該遠遠小于1美金。

  2、工藝簡單可靠

  整個耦合流程，僅僅在透鏡粘接處用了膠水，且這一處的膠水厚度無需控制，可以盡可能做的薄，可靠性更高。

  而固定臂的材料是錫，穩定性非常高，抗水性強不怕腐蝕;

  3、拓展能力強

  在更高速率的應用中，只需要更換激光器芯片便可以了，工藝流程/產線設備/員工技能，均能夠平滑過渡;

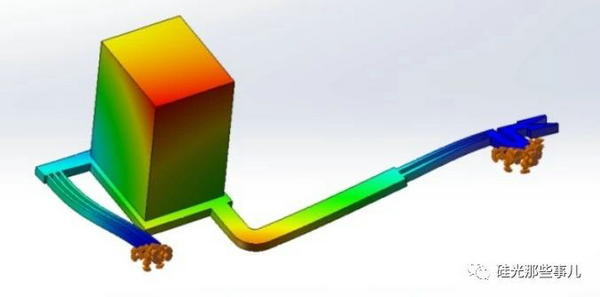

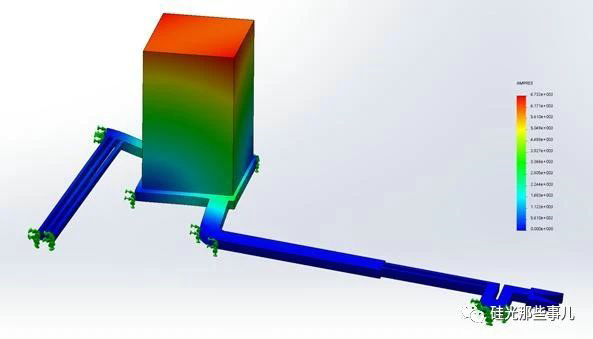

  甚至在8通道應用中，該耦合平臺也有很大拓展空間。 但是，這種耦合技術也有個問題：諧振! 貼有透鏡的臂在7~9KHz振動頻率激勵下，會發生諧振，導致光功率跳動，可能出現誤碼。 萬物皆有諧振頻率，這個問題其實也并不難解決： 1、明確客戶使用環境

  數據中心的震動不會太大，灰度測試中完全可以積累數據評估影響;

  2、遠離震源頻率點

  震動主要來源于風扇，可以通過更改工藝和設計，將臂的諧振頻率調遠離風扇等的震動頻率，避免諧振。
