  ICC訊 波分(WDM)和傳送(OTN)是我們經常提及的話題，那么波分和傳送到底什么關系呢？今天簡單聊聊。

  一、WDM

  顧名思義，WDM即波分復用技術，是將多個不同波長(或頻率)的調制光信號(攜帶有用信息)在發送端經復用器(也叫合波器，Mux)合路到一起送入光線路(光纖傳輸鏈路)的同一根光纖中進行傳輸，在接收端用解復用器(也叫分波器，demux)將不同波長信號分開接收的技術，原理圖見圖1。一個波分系統包含很多的功能單元，如光轉發單元(OTU)，用于轉發客戶側數據業務到線路側的光口；光合波單元(OMU)和光分波單元(ODU)，分別用于將多個波長光信號合并和分開;以及光功率放大器(OBA)，光線路放大器(OLA)和光前置放大器(OPA)，分別用于發端，鏈路，和接收端光信號放大。當然還應該包括光監控信道(OSC)，完成業務和鏈路的監控以便網絡管理和維護。

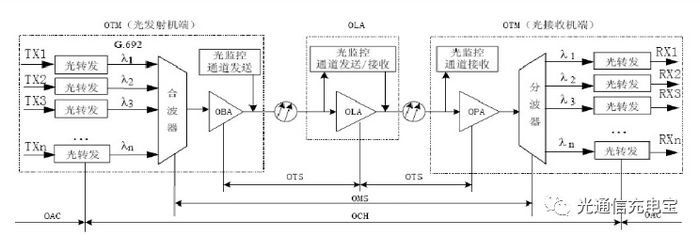

圖1. WDM系統組成框圖

  如果說WDM的本質是頻分復用(FDM)，可能還是不好理解，不如用圖2的多車道的高速公路來類比WDM系統好了。

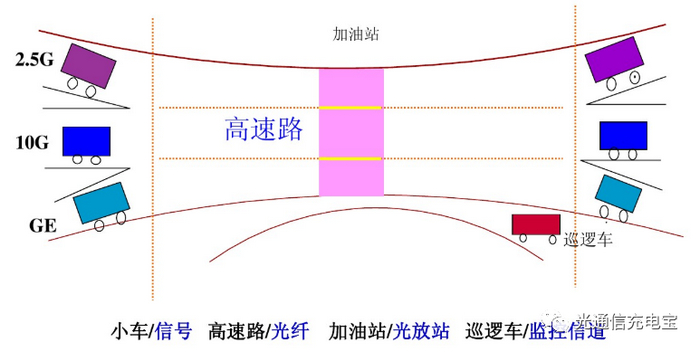

圖2. 多車道高速公路與WDM系統類比

  要保證交通順暢，標識并區分不同車道，讓不同的車各行其道是必須的。與公路交通類似，WDM系統也需要相應的規則，最重要的就是波長頻點的劃分了。原則上WDM分為兩種，CWDM(粗波分)和DWDM(密波分)，前者波長間隔較大，一般為20nm，而后者間隔小，一般小于0.8nm。具體每個波長信道的中心波長也有相應的規定，也就是常說的C80,C96,C120等，對應為C波段的80波，96波，120波50GHz間隔WDM系統。另外，OSC監控信道波長一般不與信號波長范圍重疊，約在1510nm處。顯然，相比于之前的時分復用(TDM)，WDM技術的出現是具有劃時代意義的。WDM系統具有以下方面的優勢：

  — 高容量：可以充分利用光纖巨大帶寬資源，使傳輸容量比單波長增加幾十上百倍;

  — 低成本：在大容量長途傳輸時節省大量光纖和3R再生器，傳輸成本顯著下降;

  — 保護投資：在網絡升級和擴容時，無需對光纜線路進行改造，增加波長即可開通或疊加新業務;

  — 透明性：與信號速率、調制格式無關，方便引入大帶寬新業務;

  — 波長路由：利用WDM選路可以實現網絡交換和恢復從而實現未來透明全光網絡。

  既然WDM技術這么好，那它跟以往的業務是什么關系，對以后的光傳輸網絡會有什么影響呢?還是看圖說話吧。

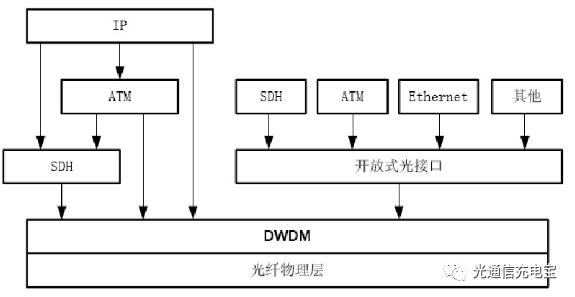

圖3. WDM與其它業務的關系。

       如圖3所示，WDM不過是建立在光層之上，通過具體的接口來承載不同類型的業務罷了，具體的業務在WDM上適配情況如圖4所示。

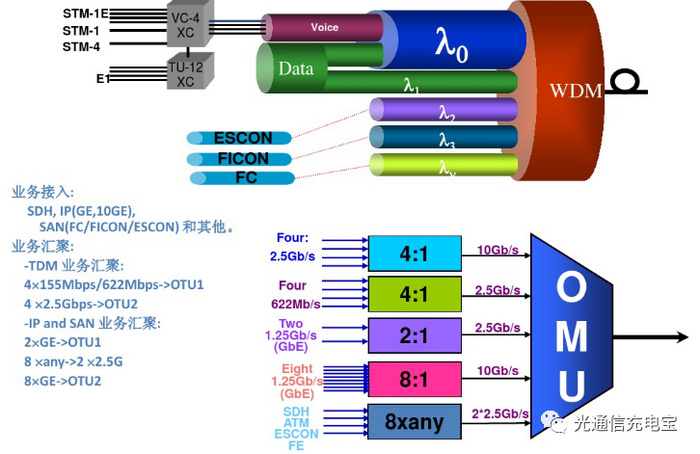

圖4. WDM支持廣泛的業務接入

  不過這是早期時候的網絡，那時運營商的主要業務還是語音業務，數據較少，SDH傳送占主導。SDH作為承載TDM類型業務的技術，設備效率低，成本高，越來越不適應以數據業務為主體的IP類型網絡，業界急需一種簡化的代成本，便于維護的新型傳輸網，適合傳輸IP業務。這也就導致了后來IP over WDM網絡轉變之說。如圖5所示，在WDM上借鑒SDH技術，也就是后來的新傳送網，即OTN了。

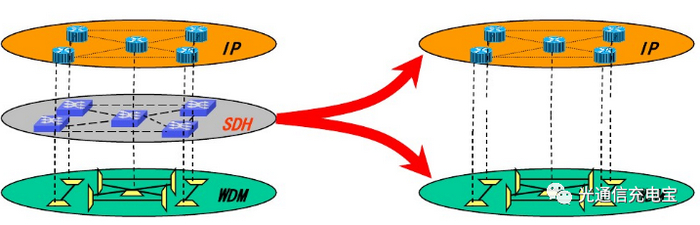

圖5. IP over WDM網絡架構轉變

  二、OTN

  光傳送網(OTN)，可以簡單的理解為OTN是將SDH 強大完善的OAM的理念和功能移植到了WDM 光網絡中。具體來講，OTN是一種通過引入電域子層，為客戶信號提供在波長/子波長上進行傳送、復用、交換、監控和保護恢復的技術。同時在電層逐步Packet化，實現基于包、VC以及ODUk交叉的功能實體。事實上，OTN的物理基礎在鏈路上還是依賴于WDM技術了，又像SDH那樣引入封裝和開銷管理，提高管理和互通能力，對波長/子波長進行交叉連接提高組網、保護和調度能力。簡言之，OTN其實就是IP化的WDM再加上光、電交叉功能，更多強調的是一種節點技術，如下圖所示。

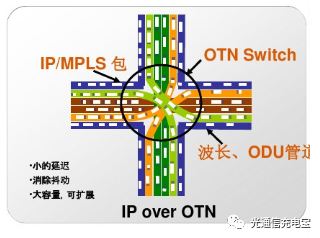

圖6. OTN節點為技術示意圖

  繼續以道路交通來對比OTN和WDM技術，如圖7所示。WDM類似于高速公路，提供超大容量，超高速，超長距離的傳送能力，而OTN則更像是有立交橋的高速公路，提供靈活的切換、上下，解決流量調度問題;網絡中的控制平面和網管系統就對應了道路交通中的紅綠燈和交管系統。

圖7. WDM (左)和OTN (右)的道路交通類比示意圖

  跟WDM對應的ITU-T波長規范類似，OTN技術有也很多相應的規范，主要還是以G. 開頭的ITU-T協議，見圖8，不同的數字對應了不同類型的規范，如網絡架構，設備功能，保護倒換，物理特性，幀結構、開銷、映射編碼等。

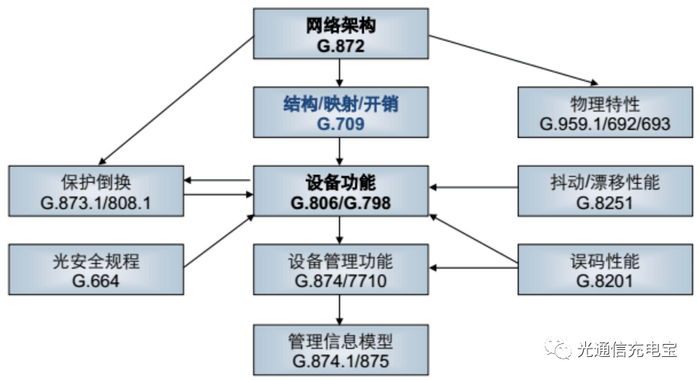

圖8. OTN技術相關的協議規范

  除去上述規范中的一些細節，OTN中的關鍵創新和主要技術其實就是就只有四個：a)幀結構(映射、封裝、開銷)，b)支線路分離，c)ROADM，d)保護倒換。下面具體地稍加說明。

  a) 幀結構

  如下圖所示，OTN將整個光層分為光通道層(OCH),光復用段層(OMS),光傳輸段層(OTS)。它們?cè)诠饩W(wǎng)絡中分別對應的范圍如圖1，OCH指的是端到端的OTU之間部分，OMS指的是OMU和ODU之間，OTS指OLA與OLA之間。其中光通道層又分為三個子層：光通道數據單元(ODUk),光通道傳送單元(OTUk)及光通道凈荷單元(OPU)。

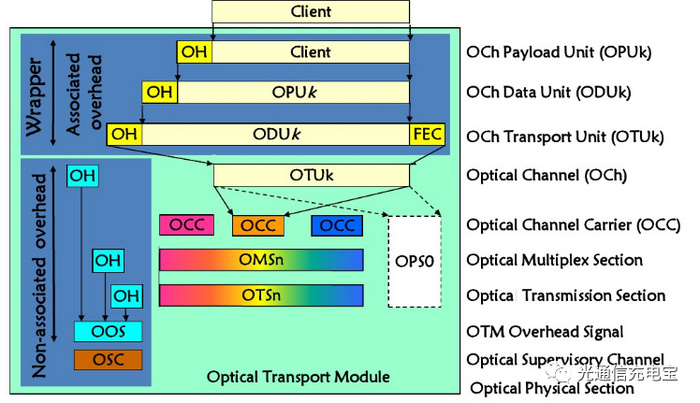

圖9. OTN封裝的幀格式示意圖

  如上圖所示，不同的子層，復用段之間都可能會增加一些幀頭開銷用于管理和監控，甚至還會增加FEC糾錯編解碼，實現更好的容錯抗干擾。對于不同速率的OTU信號(k=0表示1G,k=1表示2.5G,k=2表示10G,k=3表示40G)，OTN幀結構和尺寸相同，都是4x4080字節，只是幀的周期不同。正是這些獨特的幀結構和豐富的開銷，成就了OTN強大的管理能力。

  b) 支線路分離

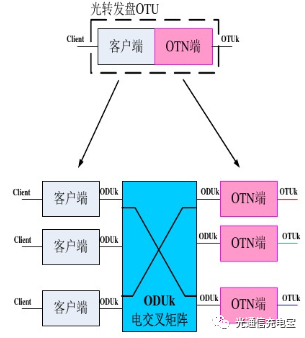

圖10. 支線路分離的光轉發單元

  作為OTN的核心之一，是引入子波長層面的電交叉：將傳統收發合一的OTU拆分成線路側與支路側(客戶側)，中間填充了OTN交換單元。這樣帶來的好處是業務側保持大顆粒和大的交叉粒度，(1~40G),還實現了業務的解耦，避免統一的交叉粒度。同時業務接口變化時只需改變接口盤，將OTU種類由MxN降為M+N，極大減少了單盤備件種類。省去了SDH設備，但仍保持了類似的保持能力。

  c) ROADM

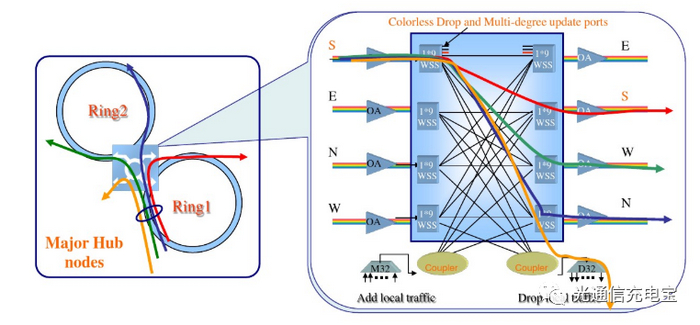

圖11. 多維度可重構分插復用器(ROADM)

  作為全光網的重要基礎，OADM(光分插復用器)用來實現波長的上下話。主要有兩種，固定分插復用器(FOADM)和可重構分插復用器(ROADM)。很明確，相比于FOADM,如圖11所示的ROADM可以實現任意波長輸入，任意端口輸出，具有方向無關，波長無關，無沖突、靈活帶寬，即(CDC-F)的特征。ROADM的出現，使得遠程靈活配置波長上下，快速開通業務，自由升級擴容，多維度波長調度，多波道功率均衡成為可能，極大地增加了光網絡的靈活性，并降低運維成本。 當前最新ROADM技術已經可以支持最高32維度，Pbit級別的超大容量交叉，并且全光背板技術的出現極大降低了內部連纖的難度。

  d)保護倒換

  OTN保護分為設備級保護和網絡級保護，一般說的保護指的是網絡級保護，它又可以分為光層保護和電層保護，具體地又可再細分為以下多種不同的保護方式，見圖12和13所示。

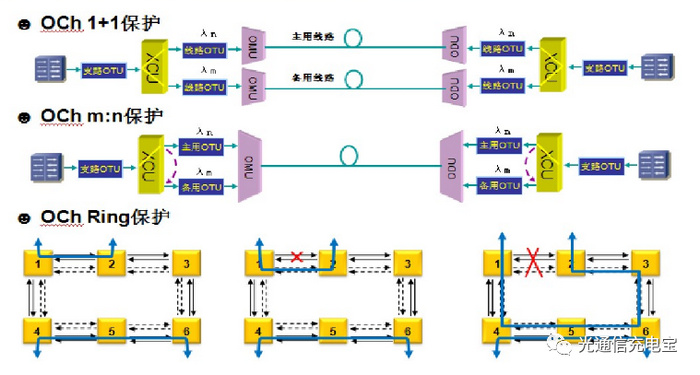

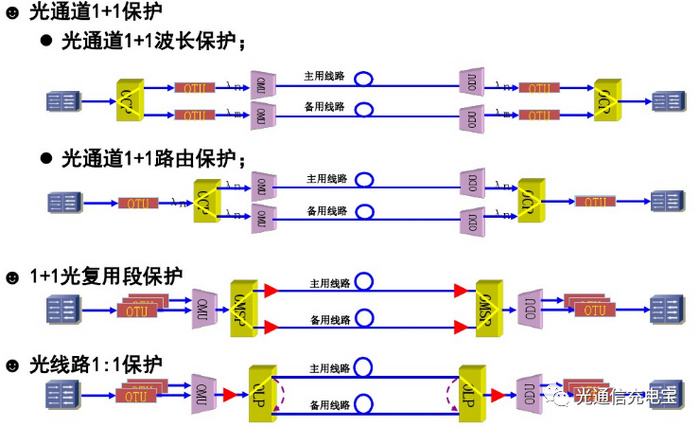

圖12. OTN 光層網絡級保護

圖13. OTN電層網絡級保護

  不同的保護方式的特點和應用場景也略有些區別，見下表。所謂保護就是在單盤或線路上做冗余備份，倒換通常就是多發或并發選收了。

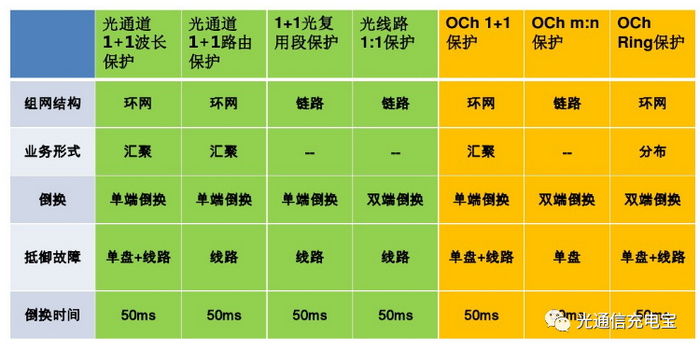

表1. 不同保護方式及應用場景

  當然業務質量要求越高，保護倒換要求也高，網絡也越復雜，網絡可靠性增強，但成本也會更高，如圖14所示。

  三、最后展望未來

  在過去十年，相干檢測技術推動了光網絡的發展，讓光系統滿足網絡流量的增長，實現更低的每比特成本。相干檢測的時代尚未結束，并將日臻成熟。因此，供應商及其客戶必須不斷創新，降低光系統的總體擁有成本(TCO)。未來幾年OTN的發展趨勢包括：更高速率(100G到200G甚至400G)、硬件簡化和先進的運營、管理和維護(OA&M)功能。OTN下沉，城域邊緣接入與傳送網的融合也可能是一個趨勢。

       只有為運營商、數據中心客戶帶來價值，降低 TCO，設備商才有豐厚的回報。當然前提是設備能提高傳輸效率，降低硬件復雜度和功耗，智能算法提升網絡運營效率。
