向著224Gbps速率進發的新時代

  本文來自微信公眾號：數據中心前沿技術

  在剛剛過去的2020年12月份，Broadcom正式發布了使用112Gbps速率Serdes的兩款Tomahawk4芯片，整個網絡領域在2021年將會開始正式邁向112Gbps速率時代。本公眾號在2019年時談?wù)撨^(guò)的這一新的速率時代，將要從今年開始逐漸落地并成為可用的產品。當然，從Broadcom 112G速率芯片的發布到我們能夠看到使用這些芯片的交換機產品實物，至少還要有一年的時間。畢竟，按照IEEE 802.3CK小組的最新Roadmap，支持112Gbps速率電信號的規范要到2022上半年才會完全定稿并發布。

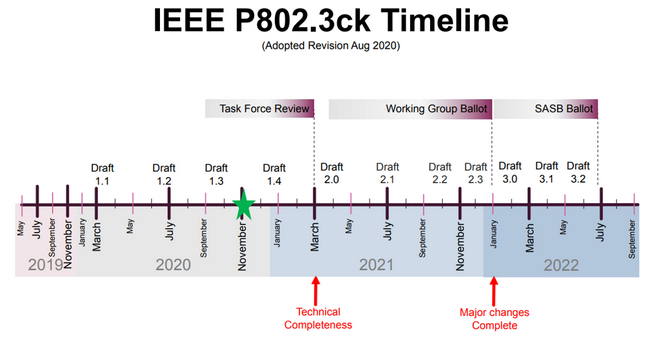

針對112Gbps速率的IEEE 802.3CK規范最新Roadmap

  在產業界正在緊鑼密鼓地為112Gbps速率系統的推出而工作時，規范領域的專家們已經把目光投向了下一代224Gbps速率標準。畢竟，在新的一個十年里，可以預見在數據中心和移動用戶側的數據流量仍然會保持指數級別的增長。于是，在2020年6月份OIF率先啟動了面向下一代的CEI-224G項目，探索224Gbps電氣信號的傳輸距離和系統架構。在這之后不久，IEEE也啟動了Beyond 400Gb/s Ethernet Study Group項目，探索使用224Gbps速率的下一代以太網在技術上的可行性。從OIF和IEEE這兩大國際標準組織的最新動向上可以發現，他們都認為將電和光信號速率從112Gbps升級到224Gbps是非常有必要的，但具體升級路徑和方法，還需要在項目組里進行更廣泛、深入的探討。

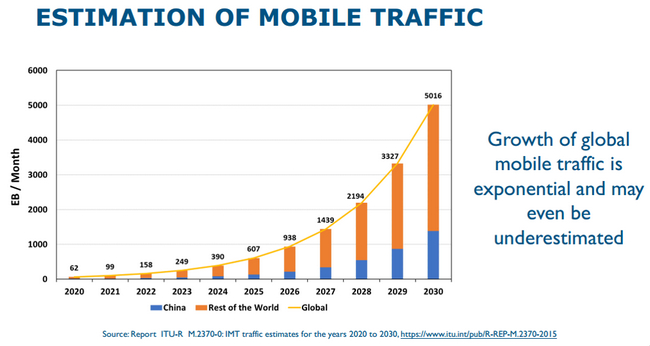

全球移動設備流量的增長預期

  信號速率提升帶來的最直接的影響就是網絡芯片交換容量的增長。在2020年的時候，我們看到Broadcom、Innovium、Barefoot(Intel)、Xsight Labs等公司都推出了25.6Tbps交換容量的芯片。隨著112Gbps速率的逐漸普及，網絡芯片的交換容量將會在接下來的2-3年內提升到51.2Tbps。到2025年左右，102.4Tbps交換容量的網絡芯片也將會進入人們的視野。

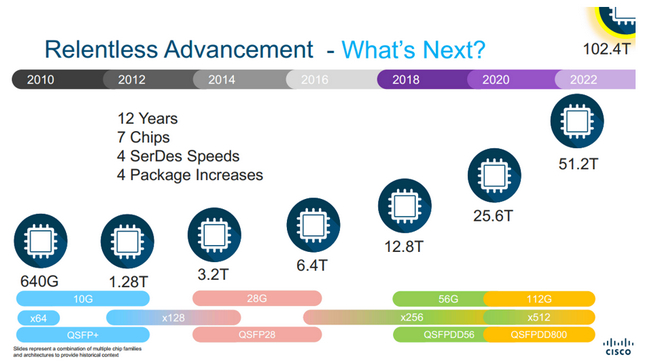

交換芯片容量的未來發展目標

  51.2T和102.4T交換容量的網絡芯片在接下來的十年里先后的出現，將會推動交換機端口帶寬從目前的400GbE提升到800GbE乃至1.6TbE。對于800GbE帶寬的IO模塊，可以由8個112Gbps通道組成。但當使用4個224Gbps通道時，IO模塊可以獲得更小的體積、更好的功耗和散熱性能。同樣的，最初的1.6TbE帶寬的IO模塊也可以由16個112Gbps通道構成，但這顯然沒有任何的應用價值。只有使用8個224Gbps通道時，IO模塊在尺寸、功耗和散熱等工程指標上才能滿足用戶設備實際應用的需求。1.6TbE帶寬的IO模塊未來甚至還會有采用448Gbps通道速率的可能性，當然這將會是更下一個速率時代了。

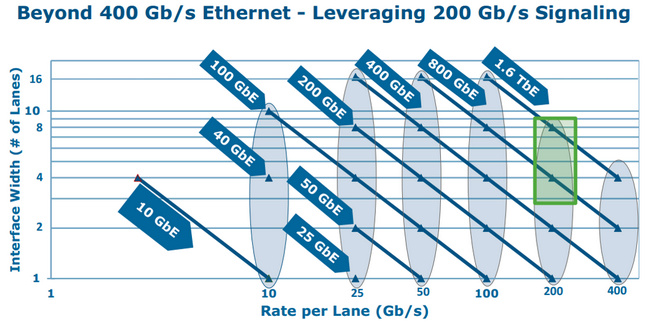

交換機端口帶寬從400GbE向1.6TbE的演進方式

  信號速率的提升對CMOS工藝制程也提出了更高的要求。在使用112Gbps通道速率的Tomahakw4-100G芯片上，Broadcom已經采用了目前最新的TSMC 7nm工藝制程。隨著TSMC 5nm和3nm工藝制程在接下來的1-2年內先后成熟并商用，使用224Gbps速率的網絡芯片極有可能會采用3nm工藝制程來進行設計。其實對于Serdes發送和接收電路而言，使用最新的CMOS工藝并不一定會有非常明顯的功耗降低。但對于網絡芯片的數據包處理邏輯電路，使用最新的工藝制程還是可以顯著地降低功耗和芯片面積的。因此Broadcom、Innovium等公司未來的網絡芯片也極有可能走上AMD EPYC處理器的架構之路，使用多晶片Chiplet技術來構建復雜的芯片，不同晶片模塊使用不同的工藝制程。

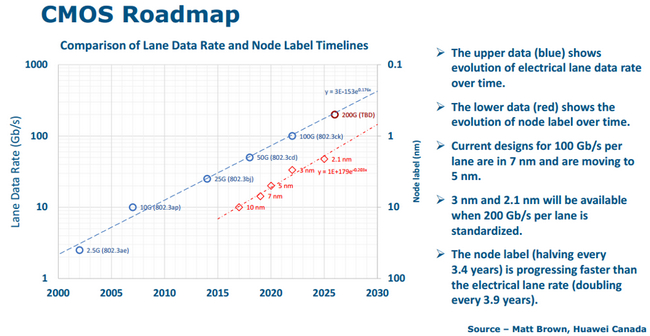

CMOS技術與信號速率間的發展對應關系

  芯片工藝制程的縮減將會使得TSMC和Samsung采用更加3D化的晶體管結構。在3nm和2nm時代，三星將使用GAAFET(環繞柵極場效應晶體管)，也就是納米線(Nano wire)技術;而TSMC將使用MBCFET(多橋通道場效應晶體管)，也就是納米片(Nano sheet)技術。從納米線到納米片，可以看成從二維到三維的躍進，能夠大大改進電路控制，降低晶體管的漏電流。按照TSMC的計劃，3nm工藝制程將在2022下半年進行風險性試產，在2023年進入量產階段。同時，2nm工藝制程將在2023下半年進行風險性試產，在2024年進入量產階段。

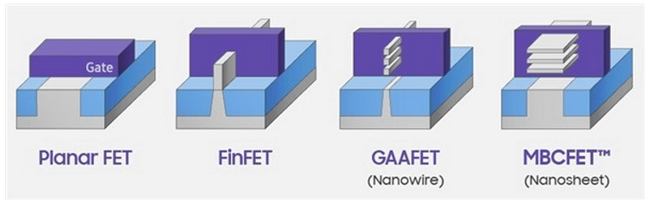

3nm和2nm時代的晶體管工藝

  224Gbps信號速率的到來，不僅對網絡芯片的設計提出了更高的要求，也將變革交換機設備的系統架構。在112Gbps速率時代，如華為這樣的系統廠家已經在交換芯片與面板側的IO模塊之間使用無源電纜進行高速信號傳輸，從而避免使用更為昂貴的PCB板材。在224Gbps速率時代，交換芯片與面板側的IO模塊之間將會更為普遍地使用無源電纜進行連接。對于一些更長的鏈路，使用帶有均衡器(Retimer)的有源電纜也將變得必要起來。

  對于板間互聯的鏈路，使用電信號的連接目前來看仍然會是主流方案，畢竟這樣的設計方式更為成熟。但這就意味著對于224Gbps速率長距鏈路，需要大量地使用均衡器來進行信號中繼。否則，現有的PCB和無源電纜互聯方案的鏈路損耗將過大，無法保證信號的正常接收。因此，在進行224Gbps速率系統的設計時，設計者仍然需要VSR、MR和LR這樣的國際標準作為設計指導。

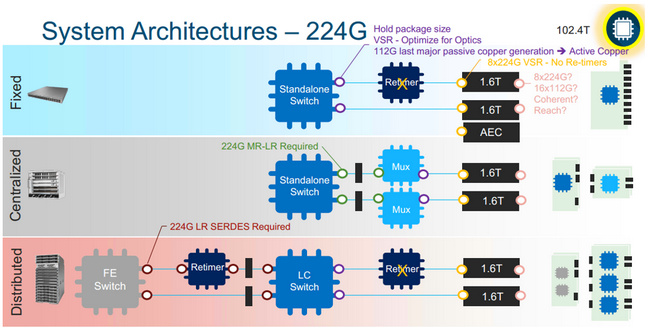

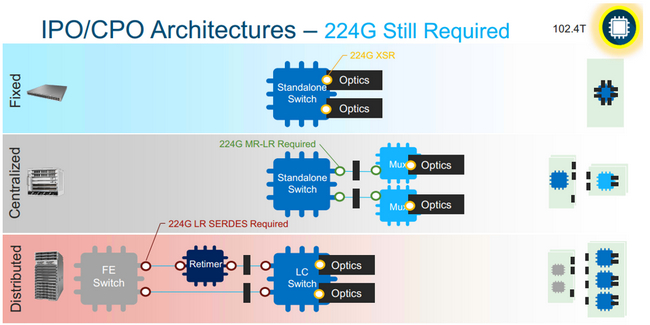

224G速率時代的交換機系統架構

  除了電纜和均衡器之外，硅光技術的應用將會是224Gbps速率時代最大的技術亮點。在2020年初的時候，Intel就已經展示了使用光電共封裝技術的Tofino 2交換芯片。隨著硅光技術的逐步成熟，交換芯片上將直接引出光信號，電/光轉換直接在芯片內部完成。這樣一來，224Gbps速率的電信號只需要在芯片內部傳輸很短的距離，鏈路損耗將不再成為電信號傳輸?shù)钠款i。在交換機IO面板側，用戶也不會再看到大量可插拔光模塊的存在，這不僅可以增加交換機IO面板側的密度，還可以大幅降低IO面板側的功耗。到那時，采用光電共封裝技術設計的交換機設備將會與市場上現有的設備在系統結構和外形上產生明顯的差異。

224G速率時代交換機中的光電共封裝技術

  說了這么多224Gbps速率將會帶來的系統架構上的變化，歸根到底，這些變化還是與芯片224Gbps Serdes的具體實現方式密切相關。芯片速率升級無外乎三條路徑：基頻時鐘的提升、更高等級的編碼制式和確保信號正確接收的均衡技術。

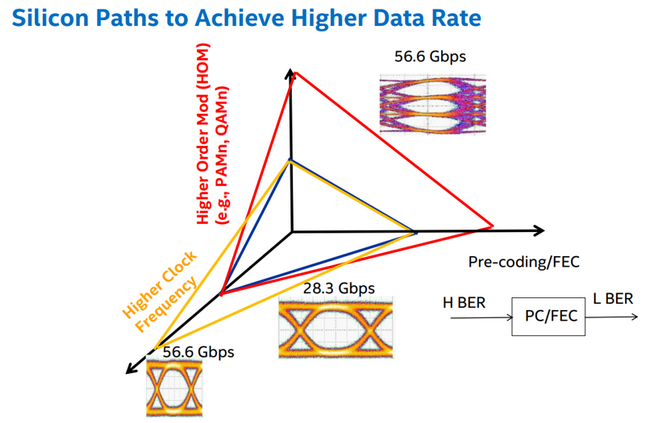

交換芯片Serdes升級到224Gbps速率的途徑

  在112Gbps速率時代，為了避免信號基頻提高太多，業界普遍使用了PAM4(Pulse Amplitude Modulation)信號制式。這是以太網信號從使用了幾十年的NRZ(Non-Return Zero)信號制式上進行的首次變革。在224Gbps速率時代，如果繼續沿用PAM4信號制式，信號基頻將達到56GHz，再加上需要考慮時域信號在頻域上的多次諧波，頻譜帶寬已經遠遠超出了現有的PCB材料和電纜所能支持的信號傳輸頻率范圍。于是，PAM5-PAM8，甚至更高級別的PAM16成為了224Gbps Serdes的候選對象。

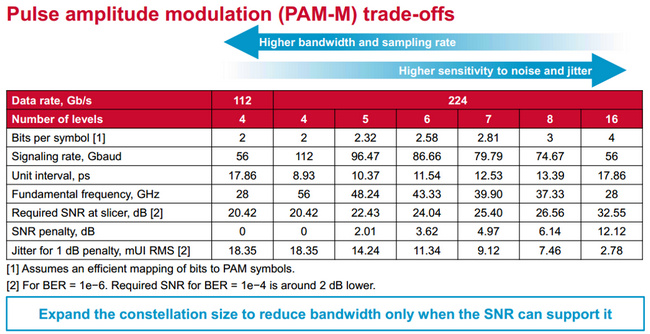

不同編碼制式對224Gbps速率的影響

  但更高的PAM信號制式會帶來更小的信噪比(SNR)裕量。從時域信號的眼圖上就可以明顯地看到，隨著PAM制式的提升，一個完整的眼圖會被分割成多個小眼圖。在使用PAM8信號制式時，每個小眼圖的眼睛張開度(眼高和眼寬)都會變得很小。高級信號制式不僅增加了相鄰信號之間的干擾，也使得在信號接收端要有很強的均衡能力才能把受到碼間干擾(Inter Symbol Interference)、抖動(Jitter)、噪聲(Noise)等影響的信號正確恢復出來。

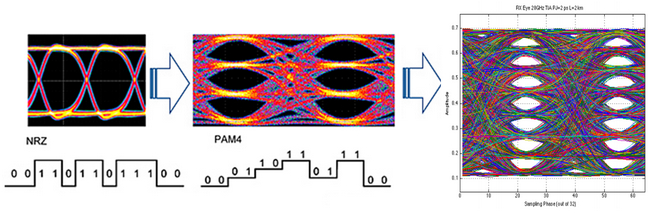

從NRZ到PAM4再到PAM8的眼圖形態

  于是，我們極有可能會在224Gbps速率芯片的接收端看到使用更多階數的前向反饋均衡(FFE：Feed Forward Equalization)和判決反饋均衡(DFE：Decision Feedback Equalization)模塊，以及使用數據位上更長的連續比特?cái)?shù)進行前向糾錯(FEC：Forward Error Correction)的算法均衡。所有的這些信號接收端的均衡功能都會增加信號傳輸?shù)难訒r(shí)，并增加芯片面積和功耗，這就又反過來要求必須采用更先進的工藝制程或新的芯片架構來設計新一代的交換芯片。

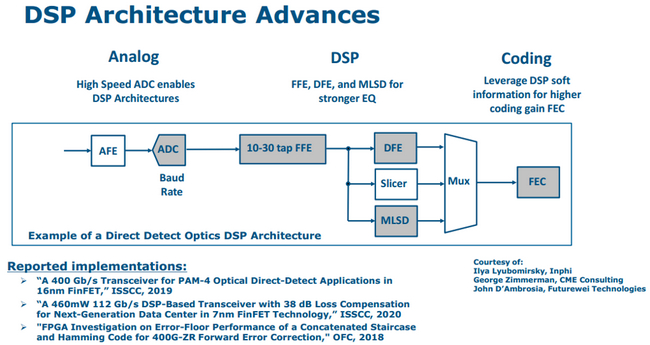

更高的信噪比(SNR)要求更強的接收均衡

  如果使用光電共封裝的交換芯片，那么整個芯片設計方式都將發生變化。由于光信號在芯片內部直接轉換為電信號，這就不需要電信號的發送和接收均衡能力都做得很強，從而可以有效地降低信號傳輸時延。在現階段來看，光電共封裝的交換芯片可以采用兩步走的方式進行迭代演進。

光電共封裝交換芯片的演進思路

  在第一代的光電共封裝交換芯片里，直接把現有光模塊里面的部件通過硅光技術集成到交換芯片內部，使用超短距的100G-XSR電信號接口連接兩部分電路，芯片封裝上引出的光纖則直接輸出100Gbps波長的光信號。

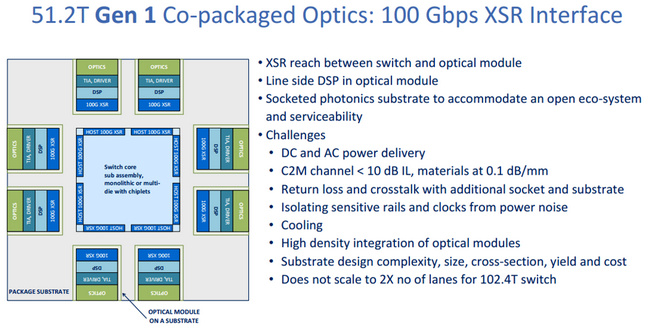

基于100Gbps XSR接口的第一代光電共封裝芯片

  在第二代的光電共封裝交換芯片里，將進一步地把光模塊部件里的PHY模塊(100G-XSR接口和DSP模塊)集成到交換芯片內部，光接口部分只保留光電轉換和光發送/接收模塊。這樣一來，就可以在芯片核心Die的外圍集成更多的硅光模塊，從而實現102.4Tbps這種更高的交換帶寬。

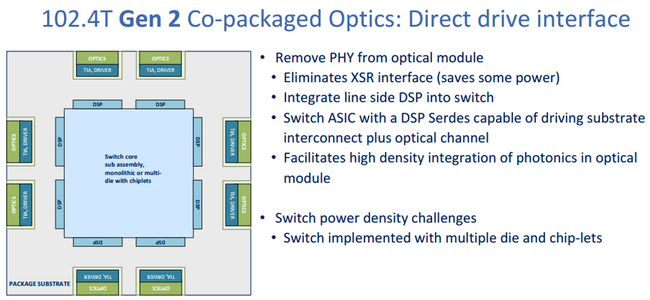

基于DSP技術的第二代光電共封裝芯片

  當然，不論是第一代還是第二代光電共封裝的交換芯片，都面臨著供電、散熱、Chiplet設計技術、加工良率等各種工程問題上的挑戰，實現起來并不容易。但隨著技術的不斷進步，相信這些工程問題在未來的3-5年內一定會得到解決。

  總 結

  站在新的一個十年的開端，必然會展望未來技術發展的方向。112Gbps速率在接下來的2-3年內會逐漸成為網絡領域的主流。而作為其下一代的224Gbps信號速率，已經開始嶄露頭角，將會是未來各種展會、論壇上的熱門話題。不論是OIF還是IEEE，對224Gbps速率的研究都還在起步階段，隨著時間的推移，相信會有更多準確的分析結論和更新的設計方案被提出。本公眾號會繼續跟進，及時給大家?guī)?lái)業界最新的研究成果。

  在224Gbps速率時代，出于成本上的考慮，無源電纜和有源電纜將會在網絡設備的系統設計中發揮更大的作用。在本文中對這一話題只是簡單涉及了一下，后面將會專門寫一篇文章，探討一下224Gbps速率時代銅退光進的光電模塊。敬請期待!
