光纖光柵濾波原理及調制不穩定性分析

　　1 引言

　　1978年，加拿大通信研究中心的K.O.Hill及其合作者首次從接錯光纖中觀察到了光子誘導光柵。Hill的早期光纖是采用488nm可見光波長的氛離子激光器，通過增加或延長注入光纖芯中的光輻照時間而在纖芯中形成了光柵。后來Meltz等人利用高強度紫外光源所形成的干涉條紋對光纖進行側面橫向曝光在該光纖芯中產生折射率調制或相位光柵[1]。1989年，第一支布拉格諾振波長位于通信波段的光纖光柵研制成功。1993年hill等人提出了位相掩模技術，它主要是利用紫外光透過相位掩模板后的士1級衍射光形成的干涉光對光纖曝光，使纖芯折射率產生周期性變化寫入光柵，此技術使光纖光柵的制作更加簡單、靈活，便于批量生產。1993年Alkins等人采用了低溫高壓氫擴散工藝提高光纖的光敏特性。這一技術使大批量、高質量光纖光柵的制作成為現實。這種光纖增敏工藝打破了光纖光柵制作對光纖中鍺含量的依賴，使得可選擇的光纖種類擴展到了普通光纖它還大大提高了光致折變量(由5-10最大提高到了10-20這樣可以在普通光纖上制作出高質量的光纖光柵)。 光纖光柵自問世以來，已廣泛應用于光纖傳感領域。由于光纖光柵傳感器具有抗電磁干擾、抗腐蝕、電絕緣、高靈敏度和低成本以及和普通光纖的良好的兼容性等優點，所以現在越來越受關注。因此研究光纖光柵的濾波原理和調制不穩定性原理也變得越來越重要了。

　　2 、光纖光柵的濾波原理以及在光通信中的應用

　　隨著信息業務量快速增長，語音、數據和圖像等業務綜合在一起傳輸， 從而對通信帶寬容量提出了更高要求由于無線電頻譜和電纜帶寬非常有限，其極限速率只有20Gb/s左右，即所謂的“電子瓶頸”。 而全光通信是解決“電子瓶頸”最根本的途徑，全光網通信可以極大地提高節點的吞吐容量，適應未來高速寬帶通信的要求光纖光柵的出現使許多復雜的全光網通信成為可能。光纖光柵是利用光纖材料的光敏性，通過紫外光曝光的方法將入射光相干場圖樣寫入纖芯，在纖芯內產生沿纖芯軸向的折射率周期性變化，從而形成永久性空間的相位光柵，其作用實質上是在纖芯內形成一個窄帶的(透射或反射)濾波器或反射鏡。當一束寬光譜光經過光纖光柵時，滿足光纖光柵布拉格條件的波長將產生反射，其余的波長透過光纖光柵繼續傳輸。光纖光柵是一種纖芯內介質折射率呈周期性變化的無源器件。通過摻入如鍺、磷等光敏性的介質,按一定工藝使外界入射光子和纖芯內的摻雜離子相互作用,導致纖芯折射率沿纖軸方向發生周期性的變化,從而在纖芯內形成空間相位光柵。

　　光纖光柵的濾波是怎么實現呢?當光脈沖入射到光纖光柵上，如果脈沖頻譜位于阻帶內，脈沖被反射。如果脈沖的部分頻譜在阻帶外，那么這一部分將透過光柵。因?yàn)?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e5%85%89%e7%ba%a4%e5%85%89%e6%a0%85&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">光纖光柵的色散特性和頻譜分裂，反射和透射脈沖的形狀與入射脈沖相比有很大的不同。如果峰值功率足夠小，以至于非線性效應可以忽略，那么可以先算出不同的反射系數和透射系數，然后對入射脈沖的頻譜積分，就可以得到反射和透射脈沖的形狀。而透射系數和反射系數的頻率相關性決定了光纖光柵的濾波特性。

　　舉例介紹一種有濾波功能的光纖光柵——布拉格光柵。光纖布拉格光柵是光纖的纖芯折射率沿光纖的軸向具有周期性變化的一種光纖器件，廣泛用于通信和傳感領域，光纖布拉格光柵的基本光學特性就是以共振波長為中心的窄帶光學濾波器，它滿足如下布拉格方程

　　(4)

　　當寬帶光在光纖布拉格光柵中傳輸時，產生模式耦合，滿足布拉格條件的光被反射，其中，A為布拉格波長，即后向反射波長; 為光纖模式的有效折射率; 為光柵周期。這樣用不同周期的相位版就可以制作出不同共振波長的光纖光柵，以滿足實際需要。

　　光纖布拉格光柵是一種沿光纖軸向折射率變化的波導結構，導致一定波長的光波發生相應的模式耦合，使得其透射光譜和反射光譜發生相應的模式耦合。其基本特性是以共振波長為中心的窄帶濾波器。

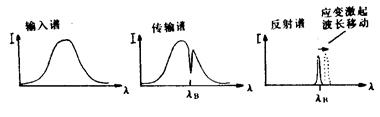

　　圖1 輸入譜，傳輸譜和反射譜圖形

　　在WDM的系統中，光纖光柵它可以實現在一根光纖中傳輸多個波長的信道，并在終端將不同的波長分別解出。由于全光網系統中波長之間的間隔很小，因此對復用/解復用設備提出了很高的要求。

　　圖2-5：光纖光柵型波分復用器原理圖

　　由于均勻光纖光柵具有良好的濾波性能，并且有較窄的帶寬。利用一組均勻光纖光柵的透射可以進行合波;利用其反射可以進行分波，因此采用均勻光纖光柵可制成復用/解復用器。如圖5所示，光纖光柵的中心波長分別為。復用信號(  )經過解復用器后，各個波長分別從不同的端口輸出，實現了光的解復用.

　　3、調制不穩定性分析

　　調制不穩定性是非線性傳播研究中非常著名的現象，導致了連續波場的不穩定。它會導致傳播在非線性系統的連續或準連續波在遭遇到小的振幅或相位擾動時發生破碎，使得一個相對較寬的光束或脈沖發生破裂進而演化成不連續的光絲或脈沖序列。

　　在光柵結構中的調制不穩定性研究包括兩個電場分量，一個為前向傳播分量，一個為后向傳播分量。這些場分量的演變得到了耦合模方程。我們知道在光柵中，低強度的脈沖傳輸可以被近似的描述為非線性薛定諤方程。實際上，在一些限定條件下，可以獲得非線性薛定諤方程的調制不穩定性的解。然而在高強度脈沖的情況下，要使用完整的耦合模方程，那么不穩定性的特性比由非線性薛定諤方程所得出的更為復雜。這些特性包括在正常色散中的不穩定性。

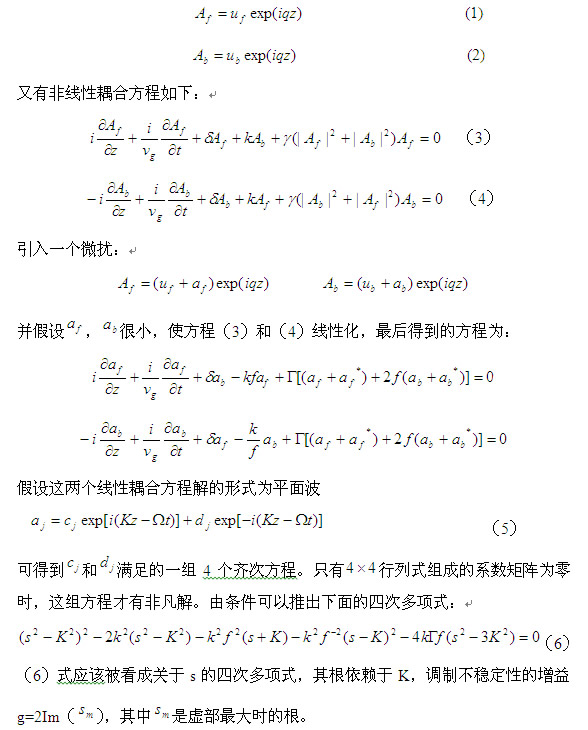

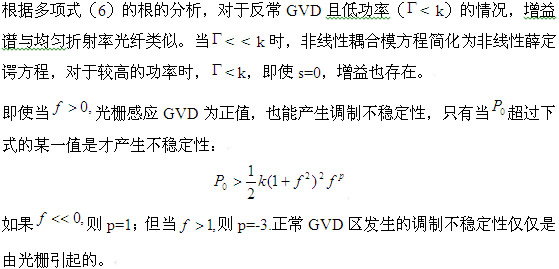

　　為簡單起見，利用光柵兩端無邊界條件時(1)和(2)式給出的連續波解討論調制不穩定性[2]。

　　4、發展前景展望

　　目前全光通信的研究還處于起步階段，許多技術難點需要克服。雖然光纖光柵不能解決全光通信中所有的技術難點，但是對光纖光柵技術和器件的研究可以解決全光通信系統中許多關鍵技術。因此對光纖光柵的研究可以促進全光通信網的早日實現。

　　光纖光柵是目前也是將來很長一段時間內光纖通信系統中最具實用價值的無源光器件之一，利用它可組成多種新型光電子器件，由于這些器件的優良性能使人們更加充分地利用光纖通信系統的帶寬資源。對光纖光柵的研究和開發正逐步深入到光纖通信系統的每一個細節，從波分復用系統的合波/分波、光纖放大器的增益平坦、色散補償，到全光網絡上下路、波長路由、光交換等，光纖光柵的應用將推動高速光通信的發展，將在未來的高速全光通信系統中扮演重要的角色。在光纖光柵研究成果轉化方面目前國內外的差距還不算太大，我國應集中力量發展民族光電子產業，使光纖光柵研究成果盡早產業化，為國家經濟服務。

　　參考文獻

　　[1] 徐公權, 段鯤, 廖光裕等譯.，光纖通信技術[M].機械工業出版社, 2002，第12頁

　　[2] Govind P.Agramal 著 賈東方，余震虹等譯，非線性光纖光學原理及應用[M].電子工業出版社 2010年6月，第401-402頁
