硅基光電計算

  ICC訊 硅基光電計算是建立在硅基光電子學基礎上的一種新型計算體系，如圖1所示。硅基光電子學是探討微納米量級光子、電子及光電子器件在不同材料體系中的工作原理，并使用與硅基集成電路工藝兼容的技術和方法，將它們異質集成在同一硅襯底上形成一個完整的具有綜合功能的新型大規模光電集成芯片的一門科學。

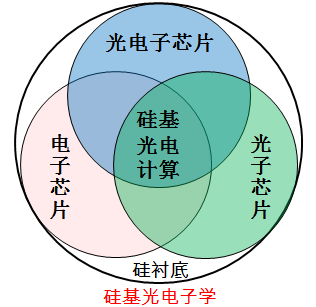

圖1 硅基光電計算體系

  早期硅基光電子概念的提出是為了解決傳統微電子芯片中核心單元之間的互連通信瓶頸問題。近十年來，硅基光電子因其與CMOS技術兼容的集成工藝和光域通信互連方面的優點，不僅在通信領域?qū)崿F(xiàn)了產業化，快速占領市場份額，還催生了其他前沿應用領域，如人工智能處理器中的光電計算，成為了具有多樣化應用潛力的硬件平臺。基于硅基光電子技術的光電計算，利用光的優異特性，如低延遲、低損耗、超寬頻帶、多維復用、波動特性等，與微電子技術結合，在硅襯底上巧妙構造軟硬件深度融合的光電計算體系，解決傳統微電子處理器在高速計算應用上的算力、能耗和輸入輸出瓶頸問題，成為光電子學、微電子學、光子學、數學、算法、計算機系統等深度融合的新型交叉學科。

  關鍵進展

  以現階段熱門的人工智能為例，其開發過程依賴專用的硬件，如圖像處理單元(GPU)和專用集成電路(ASIC)，為樣本訓練和模型參數調優提供算力基礎。根據硅谷人工智能研究組織OpenAI統計，在2012-2020年的8年間，深度人工神經網絡的浮點計算量以指數速率快速增長，平均每3.4個月翻一倍，遠超集成電路摩爾定律的增長速率，同時也伴隨驚人的能耗問題，限制了人工智能的發展。因此，在后摩爾定律時代，發展新的人工智能計算硬件是當務之急。人工神經網絡計算中包含大量矩陣相關的基本運算，如矩陣乘法、點乘內積和乘加計算等。如圖2所示，在深度卷積神經網絡的隱藏層中的卷積核與特征圖之間存在大量的矩陣卷積操作，在全連接層則通過矩陣乘法實現層間傳遞。當矩陣規模較大時，通過微電子處理器進行大量的二進制矩陣運算，效率較低，延遲較高，難以實現高速實時的人工智能應用。

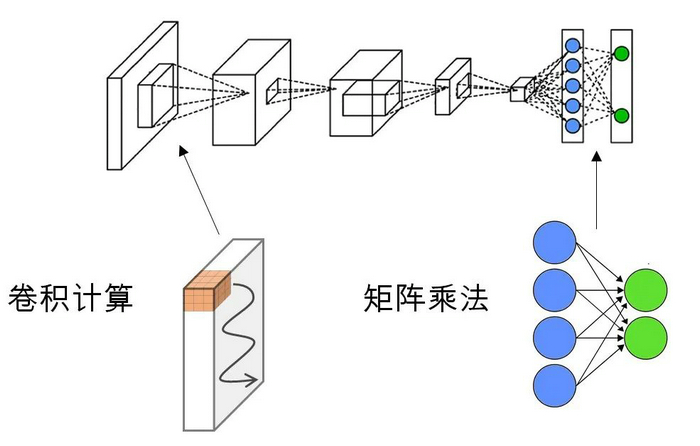

圖2 人工神經網絡運算過程的矩陣乘法和卷積運算

硅基光電計算，以片上光電融合為基礎，利用電子的邏輯運算優勢和光子的光學變換、等效映射、相干探測、高速互連等方式，有望構建大算力、低能耗的光電矩陣計算硬件體系，如圖3所示。學術界和產業界對光電計算的算力、能耗和可行性等指標做了預測和評估：(1)任意矩陣可通過奇異值分解，分解成兩個酉矩陣和一個對角特征值矩陣相乘，其中酉矩陣和特征值矩陣可通過級聯的馬赫-曾德爾干涉(MZI)網絡實現。傳輸損耗<1dB/cm的大規模低損耗的MZI網絡，是實現光電矩陣運算的硬件基礎，可利用硅基光電子技術制備。(2)利用高速電光調制的大規模MZI網絡實現矩陣運算，在典型深度的多層MLP神經網絡中，可以達到1018 MAC/s的等效矩陣乘法算力量級，比使用ASIC微電子芯片進行的同類運算快5個數量級。(3)在自差相干探測的光電乘加器中，可實現接近標準量子極限的模擬乘加計算。在典型的神經網絡神經元規模下，光電乘加運算的標準量子極限理論能耗在10-18 J/MAC量級，而目前實際可行的光電乘加器件能耗約為10-15 J/MAC量級，相比電子乘加器運算的10-12J/MAC量級，有3~4個數量級的能效提升。

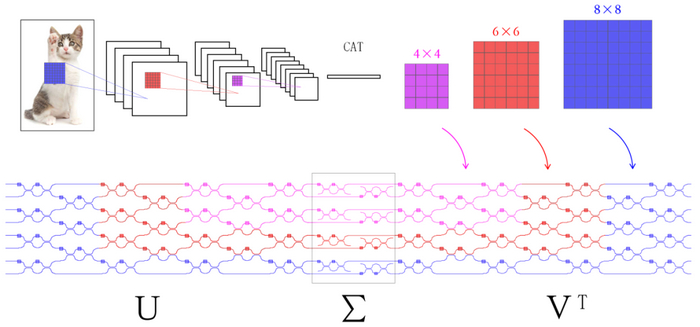

圖3 硅基光電計算案例

    除了人工神經網絡矩陣運算以外，硅基光電子技術在模擬計算、離散傅里葉變換、集成光量子邏輯門和神經擬態計算等研究和應用中也取得了如下的重要進展：(1)在伊辛問題和圖最大割問題等非確定性多項式NP問題中，通過軟硬件深度融合可設計高能效和高性能的光電啟發式算法求解器。在硅基光電系統的快速循環迭代下，實現NP問題的模型能量快速演化收斂，得到復雜問題的可行解。(2)通過硅基光電子平臺的片上光學變換，構建低延遲的光電離散傅里葉變換DFT器件和系統，可克服無線局域網和蜂窩數據通信中多徑效應和信道衰減等數據傳輸問題，實現OFDM系統的載波信道復用，是未來微波無線通信中降低數據通信延遲的可行技術方案。(3)在電控光量子處理器中，通過多維度調控的硅基光電子器件庫，使得片上多量子態的量子信息操控和處理成為可能;利用硅基光電子芯片的高集成度，突破量子信息處理的實驗規模，同時避免了光電元件的空間占用，有利于量子計算的大規?？赏卣箲?yīng)用。(4)在基于硅基光電子技術的神經擬態芯片中，片上光互連的優勢可促使低損耗、低延遲的光電神經元和神經擬態系統的構建。隨著光脈沖神經元數量的增加，神經元節點間的信息通信和復雜連接可組成大規模的光電神經系統，通過神經系統的訓練，進而實現復雜的類腦人工智能。

  總結與展望

  硅基光電計算是未來提高處理器算力、減少能耗、降低數據處理和通信延遲的關鍵技術，具有重要的戰略意義。然而，現階段高性能計算在研究過程中存在目標不明確、發展路線規劃混亂等現象，為此，我們認為下面三點需要在業界成為共識：

  1、光電計算的特點和意義。光子由于自身的特點，難以便捷高效地實現相互作用、單元緩存和邏輯運算，其器件集成度也難以達到電子集成電路的規模，因而，利用“光子計算”來取代“電子計算”是不切實際的?！肮杌怆娪嬎恪笔枪怆娮訉W(xué)、微電子學、光子學、數學、算法、計算機系統等深度結合的新型交叉學科，通過軟件和硬件的深度聯合設計，有望實現超高性能計算。

  2、光電融合的發展趨勢。在硅基光電計算中，光子和電子相輔相成，缺一不可，光電融合是必然趨勢。通過與硅基集成電路工藝兼容的技術和方法，將光子、光電子和微電子器件集成在同一硅基芯片平臺上，形成優勢互補的整體，才能突破現有“電子計算”的性能極限，擺脫“光子計算”的觀念誤區，更好地推動光電計算的實際應用。

  3、硅基光電計算系統。其架構需要包含如圖4所示的基本單元，其中光電計算單元(Optoelectronic Computing Unit, OECU)是計算處理性能提升的關鍵，用以實現高速的矩陣運算和模擬計算等。一些在光域上不便進行的計算操作，如信號延遲、數據緩存和邏輯運算等，仍需要引入算術邏輯單元(Arithmetic & Logic Unit, ALU)，主控(Control Unit)，寄存器(Register)、緩存(Memory)等，在電子處理單元中實現。而計算、控制和存儲單元之間的互連通信和硬件系統I/O等，則通過光互連來實現。

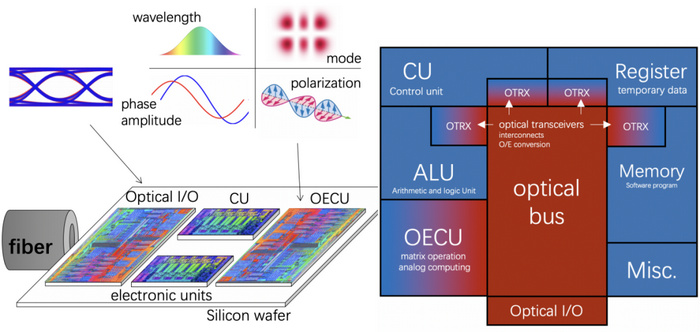

圖4 硅基光電計算初級系統

  在這個全新的系統中，光子、電子及光電子技術在芯片上的優勢互補和計算單元之間以及單元與外界的高速光電互連形成硅基光電計算的基礎，這是最終獲得實用性超高性能計算的關鍵。
