人工智能新驅動力-硅基光電子、薄膜鈮酸鋰及光電協同設計， 破局200Gbps鏈路高速傳輸瓶頸

  簡介

  在人工智能（AI）和機器學習（ML）技術進步的推動下，數據消費呈指數級增長，對現代數據中心的高速連接產生了前所未有的需求。隨著人工智能模型的復雜性不斷提高，參數數量達到天文數字（例如，BaGuaLu 的內核數量超過 3,700 萬），對帶寬和低延遲互連的需求變得非常重要。本文將探討能夠支持超過 200 Gbps 數據傳輸速率的下一代有線收發器的行業趨勢、新興技術和設計考慮因素，這些對于實現人工智能和數據中心應用中的無縫數據流非常重要，Alphawave的Tony Chan Carusone在ISSCC2024論壇上發布了題為：”The Impact of Industry Trends on 200+Gbps Wireline R&D” 的報告，本文將梳理其中的大致內容。

  驅動連接需求的大趨勢

  1. 人工智能連接性和擴展性

  人工智能和 ML 工作負載的快速增長導致了大規模計算集群的部署，這些集群由數百到數千個通過高速鏈路互連的加速器（xPU）組成。到 2027 年，預計約 50% 的市場收入將由人工智能加速服務器驅動，其中 20% 的以太網數據中心交換機端口將連接到人工智能服務器。此外，預計這些交換機端口中的 50％ 將以 400 Gbps 或更高的速度運行，到 2025 年，800 Gbps 的增長速度將超過 400 Gbps（圖 1）。

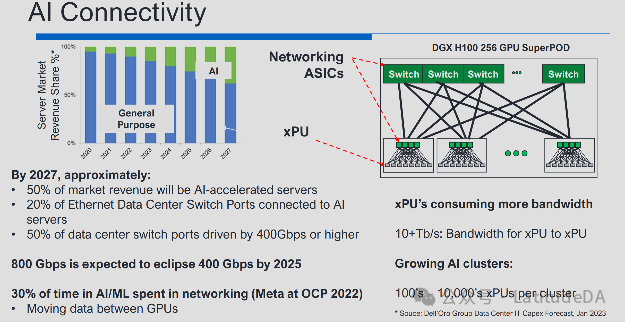

圖 1：人工智能連接和擴展的預計增長（來源：Dell'Oro Group 數據中心 IT 資本支出預測，2023 年 1 月）

  2. 分解存儲

  推動高速連接需求的另一個重要趨勢是分解存儲架構的興起。通過將存儲集中在共享池中，數據中心可以提高效率，實現更大的共享池，從而提高資源利用率。然而，這種方法依賴于 PCIe 和 CXL 等低延遲互連，以確保計算資源和分解存儲之間的無縫通信。

  3. 有線收發器趨勢

  為滿足不斷增長的帶寬需求，有線收發器數據速率大約每五年翻一番（圖 2）。預計這一趨勢將持續下去，在不久的將來，200 鏈路收發器將被廣泛采用，隨后幾年將出現 400 Gbps 和 800 Gbps 鏈路收發器。

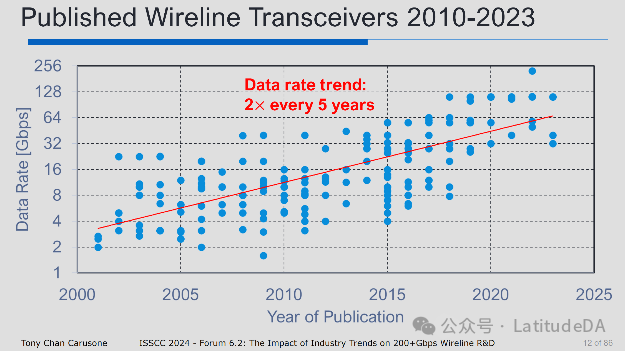

圖 2：2010-2023 年已發布的收發器，顯示數據速率每五年翻一番的趨勢（來源：ISSCC 論壇）

  4. 200G 鏈路的優勢

  采用 200Gbps 鏈路比采用較低數據傳輸速率的鏈路更具優勢。例如，一個 51.2 Tbps 的 1RU（機架單元）交換機需要 32 個模塊，每個模塊有 16 x 100 Gbps 光鏈路，與 8 x 200 Gbps 鏈路的同等配置相比，激光器數量增加了一倍。通過減少激光器數量，200 Gbps 鏈路可大幅降低功耗和成本。此外，更高的每信道數據傳輸速率可使網絡拓?fù)浣Y(jié)構更扁平，采用更高的弧度交換機，從而減少延遲-這是人工智能工作負載的關鍵要求。

  200G 鏈路的新技術和注意事項

  1. 收發器內部

  要支持 200 Gbps 的數據傳輸速率，有線收發器必須采用先進的數字信號處理 (DSP) 技術和強大的前向糾錯 (FEC) 方案。為了減輕因嚴重信道損耗（大于 30 dB）而造成的符號間干擾（ISI），必須采用大量均衡，如具有大量抽頭的決策反饋均衡器（DFE）。此外，巡回抽頭有限脈沖響應（FIR）均衡器等 DSP 技術也有助于解決短電纜信道中的反射問題。

  FEC 在確保通過有損信道進行可靠的數據傳輸方面發揮著重要的作用。在 200 Gbps 的速率下，需要更強大的 FEC 方案，從而導致解碼復雜度、功耗和延遲增加。為了平衡編碼增益、功耗和延遲之間的權衡，目前正在探索分段 FEC（每個鏈路段都由自己的優化 FEC 保護）和串聯 FEC（為光鏈路提供雙重保護）等技術。

  在 200 Gbps 速率下采用軟決策 FEC 的一個重要架構影響是有效排除了模擬串行器/解串器（SerDes）架構。取而代之的是，有必要在 FEC 和模擬前端 (AFE) 之間進行更緊密的集成，這有利于基于模數轉換器 (ADC) 的 DSP SerDes 架構。

  2. 200G 光電子技術

  目前正在為每波長 200 Gbps 的應用研究各種調制技術。電吸收調制激光器（EML）是一種很有前途的選擇，提供了適度的擺幅要求和差分驅動配置的潛力。然而，在優化消光比（ER）和啁啾方面仍然存在挑戰，尤其是在較長的波長上。

  硅基光電子（SiP）馬赫-澤恩德調制器（MZM）和微環諧振器調制器（MRM）因其集成潛力和低成本而頗具吸引力。然而，對于 200 Gbps 的 SiP 調制器來說，同時實現所需的帶寬、調制效率 (Vπ) 和低光損耗仍然是一項挑戰。

  薄膜鈮酸鋰（TFLN）調制器也在探索之中，能提供高帶寬和低驅動電壓，但成本較高，而且存在潛在的集成挑戰。

  3. 光/電協同設計

  隨著數據速率的提高，光學和電子組件的協同設計和共同優化變得越來越重要。例如，接收器中光電二極管（PD）和跨阻抗放大器（TIA）之間的封裝互連對寬帶頻率響應有重大影響。優化跡線阻抗和采用片上 T 型線圈等技術可以提高帶寬并減少反射。

  此外，最佳設計參數可能因 DSP 均衡的存在和功能而異。在沒有 DSP 均衡的情況下，最大限度地減少反射至關重要，而在有 DSP 均衡的情況下，保留一些殘余反射則有利于實現更好的整體性能。

  4. 光電共封裝器件 (CPO)

  為了應對芯片到模塊互連的挑戰，并實現更高的總帶寬，光電共封裝器件（CPO）解決方案正日益受到重視。通過將光學引擎與 ASIC 集成在同一封裝內，CPO 可以消除對復位時器的需求、降低功耗并減少延遲。不過，CPO 也帶來了一些挑戰，例如封裝內功率密度和熱管理的增加，以及創新生態系統的潛在限制。

  超越 200 Gbps： 新興技術

  1. 并行性： 波分復用和 PSM

  為了使每個波長的傳輸速率超過 200 Gbps，目前正在探索波分復用（WDM）和并行單模（PSM）光纖架構等技術。波分復用技術是在單根光纖上復用多個波長，從而實現更高的綜合數據傳輸速率。緊湊型調制技術、低成本和低損耗的波長復用器/解復用器以及多波長激光源是實現波分復用技術的關鍵因素。

  2.高階調制格式

  提高波特率和采用高階調制格式（如 6-PAM 和 8-PAM）是實現每線路數據速率超過 200 Gbps 的潛在途徑。不過，這些方法需要在模擬帶寬、DSP 和編碼技術方面取得重大進展。

  3. 相干光通信

  相干光通信是一項在長途網絡中得到驗證的技術，目前正被用于數據中心內的短距離傳輸。通過利用雙偏振正交幅度調制（DP-QAM）等相干調制格式，相干鏈路在相同波特率下的數據傳輸速率是強度調制和直接檢測（IM/DD）鏈路的四倍。

  針對 10 千米以下的傳輸距離量身定制的輕型相干解決方案的最新發展已顯示出良好的效果。這些解決方案利用 O 波段（約 1310 nm）降低 DSP 功耗，同時保持短距離應用可接受的光纖損耗。此外，還在探索同步波特率采樣 DSP 架構，以進一步降低相干收發器的功耗和延遲。

  結論

  在人工智能和 ML 技術的推動下，數據消費持續增長，對現代數據中心的高速連接產生了前所未有的需求。為滿足這些需求，業界正在積極開發能夠支持超過 200 Gbps 數據傳輸速率的下一代有線收發器。

  200 Gbps 鏈路的關鍵技術和考慮因素包括先進的 DSP 技術、強大的 FEC 方案、光學和電子組件的協同設計以及對新光學調制格式的探索。此外，光電共封裝和相干光通信正在成為有前途的解決方案，以應對芯片到模塊互連的挑戰，并在數據中心內實現更高的數據傳輸速率。

  當我們將目光投向 200 Gbps 以上時，也正在積極研究波分復用技術、高階調制格式和短距離相干光通信等技術。包括模擬和數字設計、編碼理論、光學和系統架構在內的各學科間的合作，對于克服挑戰并實現未來人工智能和數據中心應用中的無縫數據流非常重要。

  參考文獻

  [1]T. C. Carusone, “The Impact of Industry Trends on 200+Gbps Wireline R&D,” in IEEE International Solid-State Circuits Conference (ISSCC), 2024
