揚州硅光研發平臺暨光學相控陣（OPA）中試線工程破土動工

揚州硅光研發平臺暨群發OPA中試線開工典禮

  ICC訊 硅光研發平臺暨光學相控陣（OPA）中試線工程11月20日上午9時在揚州破土動工；由中國四極（澳門）實業投資集團、揚州群發換熱器有限公司、揚州群發光芯科技有限公司 2019年與美國密歇根大學合作共同開發了全固態OPA硅光芯片，從零到壹，壹到拾，此時更是從拾到佰的關鍵動作。四年多來，項目團隊歷經的艱辛和波折，大家堅定信心、迎難而上，在各方的關心支持下，項目迎來了今天的歷史性時刻。企業CEO莊少樓代表密歇根大學創新科研轉化辦公室、密歇根大學智能光電芯片實驗室、OSA Fellow(美國光學學會會士)易亞沙教授，及企業所有的工程技術人員感謝揚州市委、市政府、邗江區政府對項目給予的大力支持和幫助。

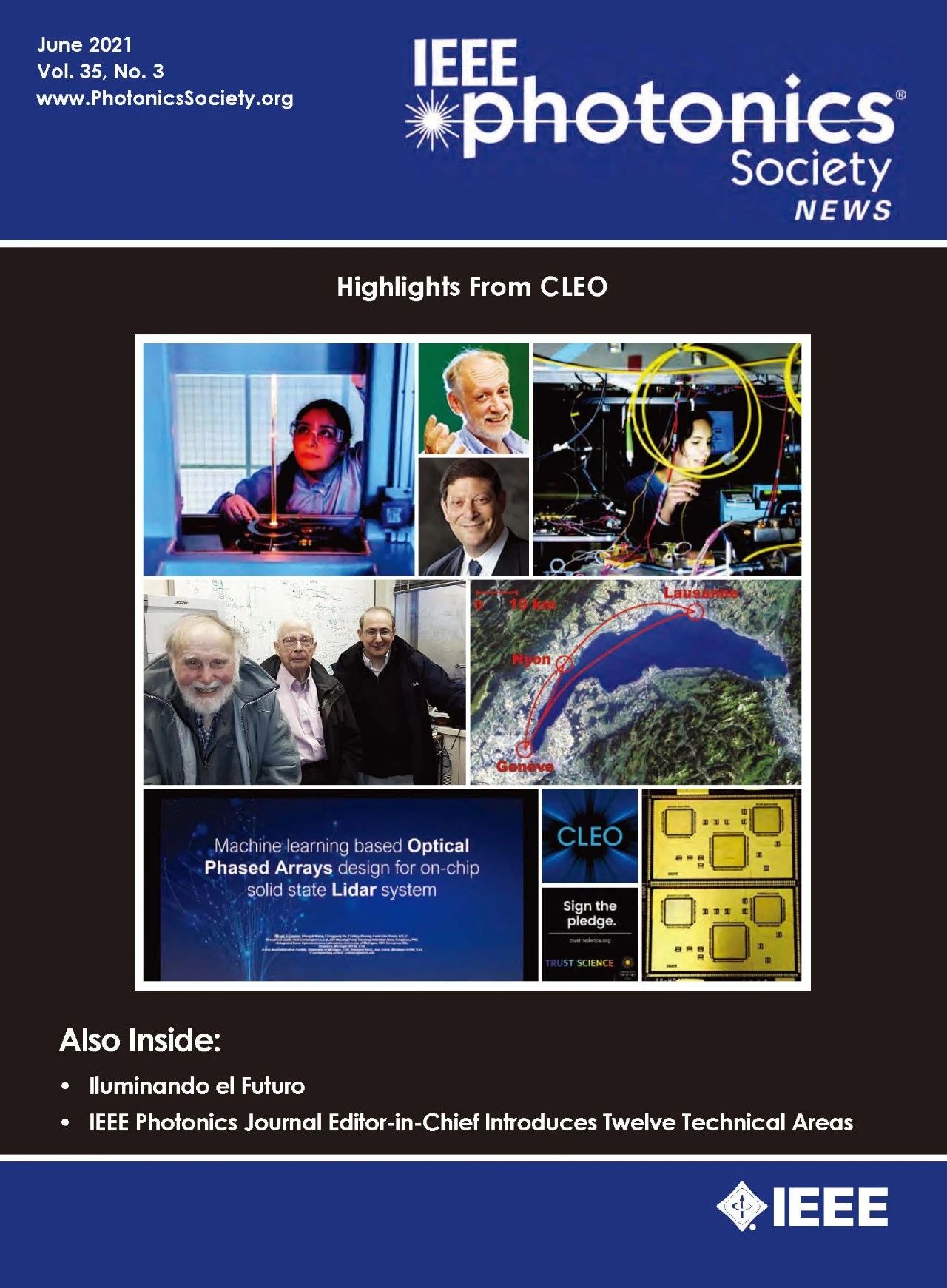

圖為世界著名雜志IEEE封面首次介紹中國·揚州硅光研發平臺暨光學相控陣（OPA）中試線技術

  中國四極（澳門）實業投資集團、揚州群發換熱器有限公司、揚州群發光芯科技有限公司將集聚各方資源以最快的速度完成硅光平臺和光學相控陣中試線的建設；此平臺和中試線建成后將是全國第一條硅光研發及光學相控陣中試線，其特色在于面向產業化的低損耗硅基光電子器件的制備。它的功能是集CMOS、MEMS、硅光子等前沿半導體技術于一體的綜合性平臺線，這是揚州“科創名城”最基本的標配，也將大大提高對高端人才的吸引。它的建成完全可以覆蓋揚州及周邊地區乃至于全國硅光團隊對硅光子芯片的研發工作，同時也能勝任高算力AI光子芯片和光通信器件的研發和代工，更有利于將OPA硅光芯片快速市場化。硅光平臺的建成有望把揚州打造成硅光特色城市，以硅光芯片為基礎，由點到面發展成硅光產、學、研基地，成為揚州的城市新名片。

  中國四極（澳門）實業投資集團、揚州群發換熱器有限公司、揚州群發光芯科技有限公司將踏上超越摩爾時代光電芯片發展的大舞臺，用實際行動為建功新時代作出更大的貢獻。
