光模塊互操作性四要素及常見問答

  當涉及兩個光模塊之間的連接時，如何確保兩個光模塊之間的互操作性?

  條件1：相同波長

  在光纖鏈路中，數據從一端傳輸?shù)搅硪欢耍?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e5%85%89%e6%a8%a1%e5%9d%97&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">光模塊負責將電信號轉換為光信號，反之亦然。光模塊在兩端應支持相同的波長，以實現光電信號的轉換與傳輸。光模塊的波長需要在每一端進行匹配，波長不匹配可能會導致數據在傳輸過程中丟失。另外，光模塊的工作模式也應在兩端匹配，全雙工光模塊應與全雙工光模塊配對，如果將全工模塊與半雙工(BIDI)模塊連接，數據傳輸將無法實現。

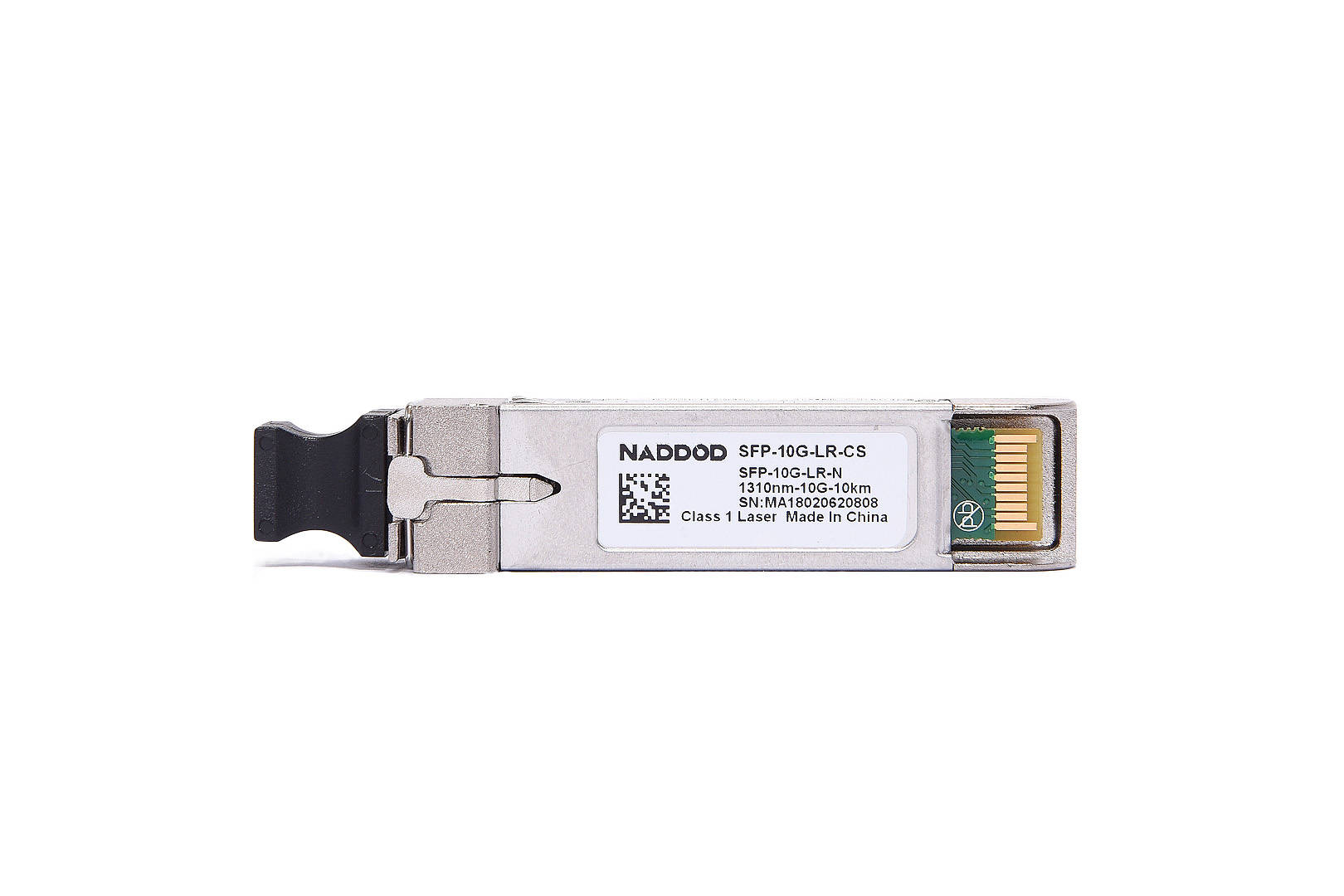

  以納多德(NADDOD)10G SFP+ SR和10G SFP+ LR光模塊為例，SR的傳輸波長為850nm，LR的傳輸波長為1310nm，波長不一致，故這兩個光模塊是不能互連的。

  條件2：相同速率

  在光模塊的使用過程中，如果不注意兩個外觀相似的模塊可能會被混合使用，或者將大小相同的光模塊插入錯誤的交換機端口。在這些情況下，光模塊是無法正常工作的 。

  例子1：交換機兩端光模塊不同

  A端為10G交換機，插入納多德(NADDOD)10G SFP+ SR光模塊;B端為25G交換機，插入納多德(NADDOD)25G SFP28 SR光模塊，這種情況下，A端交換機和B端交換機無法正常連通，因為兩端交換機光模塊速率不一致。

  例子2：交換機兩端光模塊相同

  A端為1G交換機，B端為10G交換機，兩端都插入納多德(NADDOD)10G SFP+ SR光模塊，這時，A端會被限制成1G，而B端為10G，這種情況下，A端和B端交換機無法連通，因為兩端交換機使用光模塊相同，但速率不一致。

  由此可得，當交換機兩端光模塊速率不一致時，無法連通。

  條件3：正確的光纖類型

  光模塊的選擇滿足上述2個條件后，相應光纖類型的選擇也至關重要。通常情況下，多模光模塊需搭配多模跳線，單模光模塊需搭配單模跳線。

  條件4：交換機上的正確操作

  在光模塊正式插入交換機之前，請確保所購買的兼容模塊已經在原始品牌的交換機上進行了測試，可正常通信，以避免后期工作異常。

  納多德(NADDOD)所有光模塊發貨前均會進行真機實測，確保光模塊運行無誤才會發貨。

  光模塊互連常見問答

  1、為什么兩個光模塊互連后光口燈不亮?

  答：a：兩端光模塊的參數不相匹配，如波長、速率和傳輸距離。

  b：所使用的光纖跳線類型與光模塊不相匹配。

  c：光模塊與交換機品牌不兼容。

  解決方案：先檢查光口的狀態是否開啟，然后查看兩端光模塊參數是否匹配，以及光模塊類型與跳線類型是否匹配，再檢查是否配置網關以及VLAN是否一致。若是交換機品牌與光模塊不相兼容，需更換兼容的光模塊。

  2、為什么連接后光模塊DDM收光偏低?

  答：光模塊DDM收光偏低一般有兩個原因：1.對端模塊發光偏低，2.鏈路存在問題導致?lián)p耗過大，3.光模塊探測器損壞;當DDM收光偏低時，首先檢查對端模塊發光是否正常;若發光正常，則再檢查鏈路是否正常，可用OTDR、端面測試儀器等設備測試，若對端模塊、鏈路均無問題，則可能是光模塊探測器損壞，需要返廠維修。

  3、插入光模塊后交換機指示燈為紅色怎么辦?

  答： 在交換機上，不同的指示燈有不同的含義，我們這里所說的指示燈指的是以太網端口狀態指示燈，一般綠燈表示端口處于連通狀態，綠燈閃爍表示端口有數據傳輸，而除了綠燈，以太網端口指示燈也有紅色和橙色，對于不同的品牌或是同品牌不同型號的設備，相同顏色指示燈的含義也有所不同，例如有些品牌設備的端口支持多速率(1G/10G/25G 或100M/1G/10G)，便根據指示燈顏色區分link速率，而有些品牌則用紅色或是橙色表示告警信息;當插入光模塊后交換機以太網端口指示燈為紅色，首先查詢設備指示燈顏色的具體含義(一般交換機產品手冊里會有)，或是登錄交換機查看有沒有告警，若是插入的模塊不兼容則需要更換兼容的模塊。

  4、插入光模塊之后出現接口告警信息怎么辦?

  答：首先確定告警類型，是出現not supported、unknown、unqualified等告警，還是出現收發光功率告警，若是出現not supported、unknown、unqualified等告警則是因為模塊與設備不兼容，需要更換其他兼容模塊;若是出現收發光功率告警，則需要檢查模塊是否出現故障或是搭配的跳線有問題。
