基于云網融合的未來網絡架構

  ICCSZ訊 當前，全球主流運營商均已啟動面向以云服務為中心的基礎網絡轉型工作，如AT&T的Domain2.0、德國電信的PAN-EU、中國電信CTNet2025、中國聯通CUBE-Net、中國移動NovoNet等。但運營商現有網絡仍然是各專業網煙囪式的垂直方式，云網分離，不利于云業務發展所要求的敏捷、靈活、可編程和開放。現有網絡架構是否要改？如何改？是目前業界探討的熱門話題。

  網絡架構設計屬于網絡的頂層設計，它不僅是一系列高層次的抽象設計準則、演進目標和技術框架，而且是技術決策的基礎。網絡架構不僅僅是一個純網絡層面的技術戰略，以網絡架構重構為主線，將帶動組織架構、生產流程、管理模式、人才重構等一系列的深度轉型。

  作為全球運營商技術合作伙伴，中興通訊憑借長期以來深厚的技術積累和對行業的深刻理解，從全局業務視角出發，推出云網深度融合的目標架構，實現全場景業務覆蓋，以用戶體驗為中心，使萬物和云有機連接，助力運營商把握數字化轉型機遇。

  構建云網融合的基本原則

  面對云網融合需求，中興通訊建議基于以下幾個原則來構建云網融合的未來網絡。

  基礎網絡和業務分離，極簡架構

  業務與基礎網絡解耦，業務層靈活、開放、可編程;基礎網絡層主要關注大容量及網絡SLA的QoS特性保證。

  靈活擴展

  借鑒數據中心Spine-Leaf架構的思想，業務網元云化或池化，網絡擴展優先考慮采用模塊“堆”的方式，而不是在原有模塊(網元)上升級。

  體驗驅動，運維自動化、智能化

  云與網的SDN管控編深度融合，做到主動關懷和預測性網絡調整，通過網絡可編程和網絡自動化，實現網絡的自治化管理。

  云網融合參考目標架構

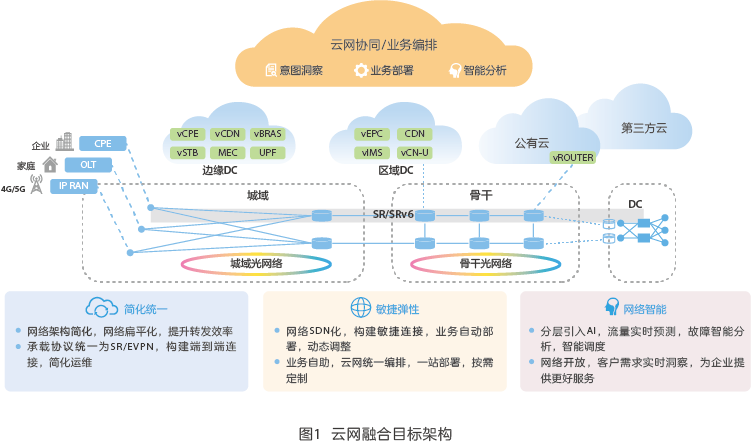

  基于上述建網原則，中興通訊提出云網融合的參考目標架構，如圖1所示。

  為了實現簡化統一和敏捷彈性，中興通訊提出underlay和overlay分層部署方案。overlay對應業務層，網絡業務云化，圍繞DC構建靈活擴展能力，實現業務快速創新，將管道做強。underlay是業務承載層，簡化組網和設備功能，隧道自動構建，提升效率，滿足差異化的承載需求。

  兩層之間解耦，獨立規劃。業務層需要的靈活、敏捷、快速部署，通過分離解耦實現，業務層的快速部署和靈活變動不會影響underlay層。underlay層關注連接的快速、自動化構建及SLA參數的保障。

  underlay層通過引入新技術，靈活使用SR/EVPN/VxLAN等，大幅簡化網絡協議，降低運維難度，使連接入云更靈活，實現網絡隨需而動。通過IP+光協同，提高承載效率，簡化運維，IP連接與資源解耦，IP連接只關注可達性，不再關注業務屬性，IP技術得到極大的簡化;光網絡不再只是管道，而是具有了智能特性，可動態調配;IP+光整體資源池化，動態匹配業務需求，極大地提高了資源利用率，降低了承載網絡成本。

  要做到敏捷彈性，目標架構還需要支持端到端的網絡及業務切片，支持硬隔離和軟隔離的層次化網絡切片方案，滿足不同的網絡需求。對于一些安全要求一般的業務，可提供基于L2或L3邏輯隔離的網絡軟切片，通過分組復用，最大化地利用帶寬;對于uRLLC和金融政企專線等業務要求獨享資源、低時延和高可靠性，通過FlexE技術提供的硬切片則嚴格保障了網絡資源獨享和隔離。

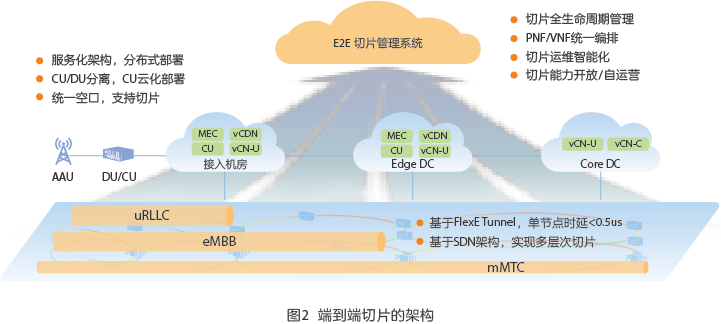

  端到端切片的架構從終端到核心網實現E2E的切片全生命周期管理，如圖2所示。

  終端感知切片：5G終端預置/獲取切片標識，并與具體應用APP關聯，應用會話建立時，上傳切片標識，5GC根據用戶簽約切片信息，選擇相應切片建立會話。

  無線切片實現：共享式無線切片，用戶會話根據切片標識，選擇配置參數包進行配置，實現不同空口特性;獨占式無線切片，通過劃分不同頻段，構成物理隔離的切片。

  承載切片實現：5G承載SDN化，虛擬為多張?zhí)摂M網絡，區分轉發性能需求，根據場景QoS、時延等需求，在相應虛擬網絡上建立面向業務的連接隧道，構成BN切片。

  核心網切片實現：按需部署在多級DC的5GC網絡功能，構成CN切片，用戶面UPF根據場景時延需求，可以靈活下沉部署，控制面NFs可跨切片共享。

  網絡智能的引入

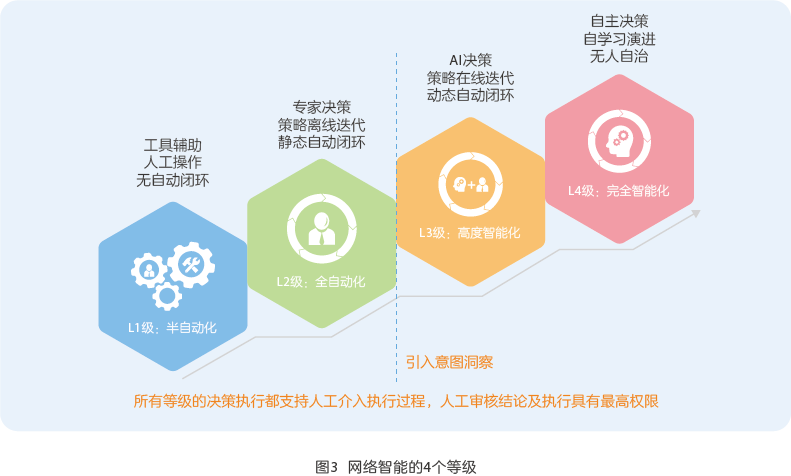

  云網融合目標架構需要構建在網絡智能的基礎上。中興通訊提出網絡智能的4個等級，如圖3所示。

  如何逐步在網絡中引入人工智能?中興通訊建議：統一編排，分域管控，逐步實現網絡的自動化、智能化，厚編排(業務創新)、薄控制(分域管控)，有利于建設健康的網絡智能化生態。

  主要從下面幾個方面考慮：

  -智能化主動數據采集：Telemetry采集+AI智能;

  -厚編排支撐業務創新：業務模型+網絡原子能力抽象;

  -控制器北向接口標準化：分層解耦+簡化架構;

  -層次化大數據AI分析：運營智能+網絡智能;

  -策略化分層閉環自動化：層次化閉環+統一策略。

  統一編排是實現云網業務快速部署的基礎。通過統一編排實現云網一點開通，overlay網絡端到端構建，業務端到端保障;網絡SDN化，控制器分域部署，協同實現靈活連接，邊緣節點靈活分流，實現隨選網絡靈活構建，underlay網絡統一管理。

  要做到云網業務的統一編排，需要強化編排管理，提升業務創新能力，從下面幾個方面去構建云網融合的編排器：

  -網絡能力原子化，由點及面隨選串聯;

  -業務功能組件化，APP合作定制開發;

  -兼容控制器/EMS，新老網絡配置聯動;

  -北向接口API化，支撐互聯網化運營。

  同時，中興通訊積極將AI技術同電信領域做深度結合，依托于uSmartNet網絡智能化系列解決方案，中興通訊為電信網絡提供了完備的數據感知、意圖洞察、智能分析能力，助力電信運營商順應趨勢、迎接挑戰，打造具備“網絡自治、預見未來、隨需而動、智慧運營”能力的AI網絡。
