中科院半導體所聯合北京萬集發布焦平面陣列LiDAR芯片研究新成果

  激光雷達技術由于具有較高的分辨率和探測精度，近年來受到越來越多的關注。傳統的激光雷達系統使用機械旋轉或MEMS等部件來實現光束掃描，但這些部件的可靠性仍然存疑。相較而言，硅基集成固態掃描芯片體積小、成本低，不依賴可移動的機械掃描部件，因此可靠性和壽命得到了大大提高。其中基于光學相控陣(OPA)的器件一直以來都是這個方向的研究熱點。OPA芯片在過去的幾年里取得了長足的進步，已經實現了185米的遠距離探測和高達180°的大視場，但其實際應用仍面臨許多挑戰，例如其需要數千通道的電驅動和復雜的封裝技術。近年來，焦平面陣列(FPA)因其控制簡單、光學損耗小等優點引起了眾多研究者的關注。在典型的FPA芯片中，輸入光通過片上開關陣列路由到特定的天線向外發射，片外透鏡對發射光束進行準直和重定向。目前報道的全固態FPA芯片大多使用熱調諧馬赫-曾德爾干涉儀(MZI)開關樹作為光開關陣列。若FPA芯片采用MZI二分樹結構時，則需要調控log2N個光開關才能將輸入光切換到指定天線出射，故芯片總功耗約為log2N×P，其中N為芯片總通道數，P為單個開關的功耗。由于級聯MZI開關尺寸過大，目前全固態FPA芯片集成密度并不高，這限制了其掃描范圍。

  合作團隊研制了一種比MZI二分樹結構更緊湊的基于微環開關陣列的FPA芯片。所研制的FPA芯片操作復雜度極低，在工作時僅開啟一個光開關，將芯片總功耗從log2N×P進一步降低到P。通過將光切換到不同位置的天線并且調節輸入波長，實現了FPA芯片的二維掃描。該芯片采用了視場拼接技術，在1520 nm至1590 nm的波長范圍內，設置8根具有不同掃描范圍的天線，這些天線的視場彼此略有重疊，嚴格拼接出了大于40°的整體視場；并采用旋轉對稱結構，雙端輸入激光，將橫向視場擴展至80°以上?？傮w上該FPA實現了相當于8線激光雷達的二維掃描，視場角為82°× 32°，光束發散為0.07°×0.07°，光束的背景抑制比大于20 dB。該芯片具有可擴展性，當使用更多的天線進行視場拼接和級聯更多的光開關時，預計可以實現更大范圍的二維掃描。

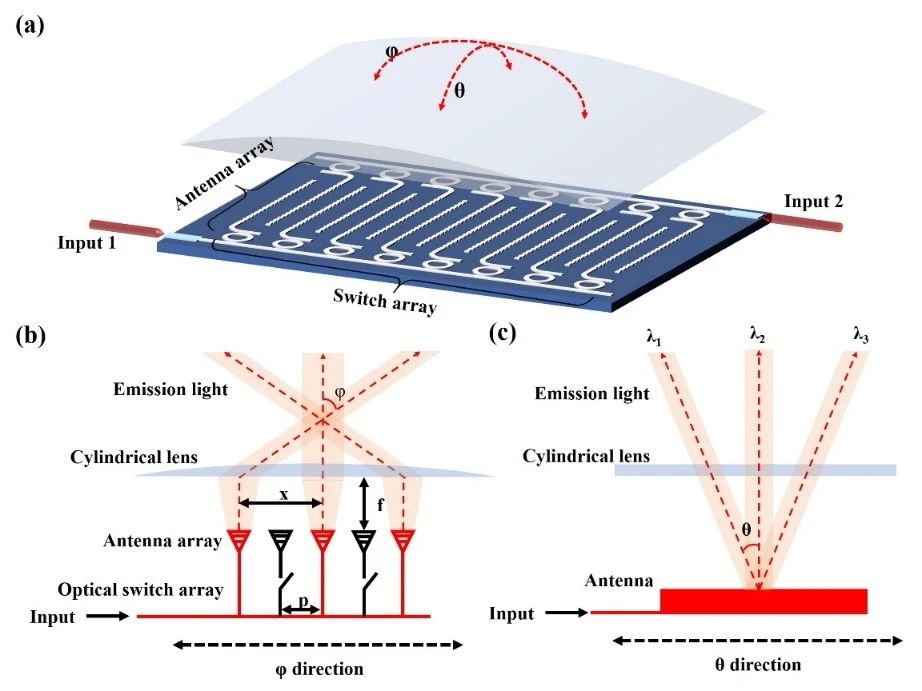

圖1. (a) FPA掃描系統示意圖 (b) 橫向掃描原理示意圖 (c) 縱向掃描原理示意圖

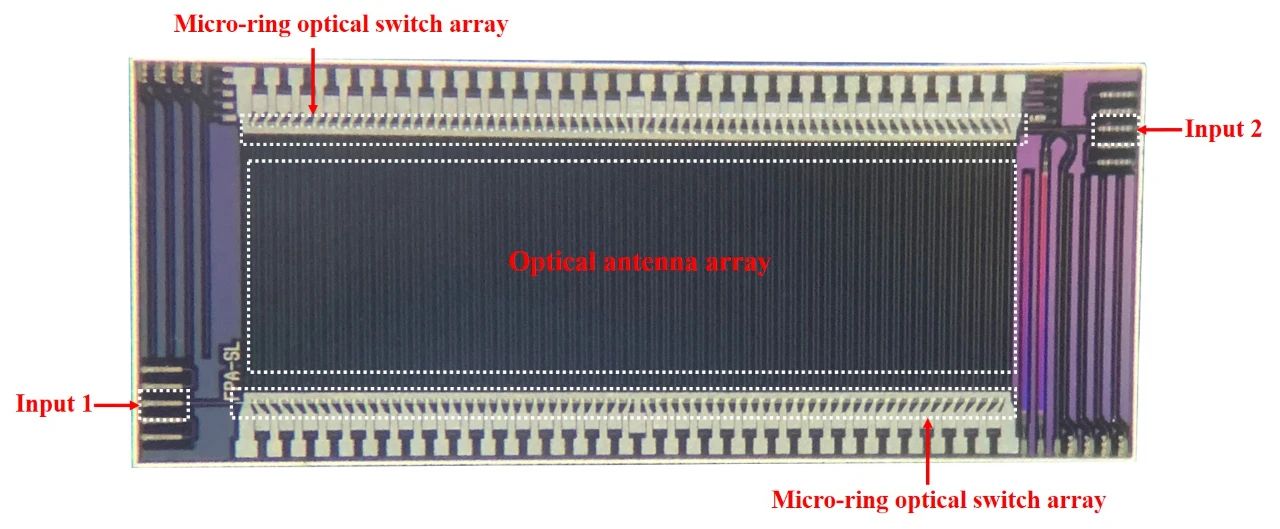

圖2. PFA芯片實物圖

圖 3. (a) 遠場光斑及發散角 (b)(c) 遠場背景抑制比

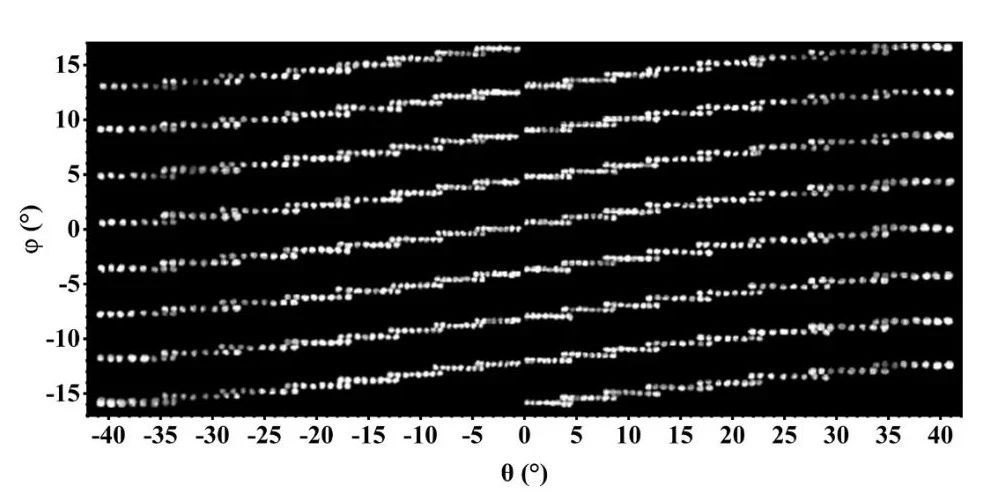

圖4. FPA芯片的二維掃描點

  相關研究成果發表在Optics Express期刊上(Vol.31, No.2, p.1464-1474)。碩士研究生崔浪林為第一作者，王鵬飛助理研究員和潘教青研究員為共同通訊作者，萬集公司的趙琦等工作人員對于該工作提供電路方面的大力支持。該工作得到了國家自然科學基金、國家重點研發計劃和企業項目的共同資助。

  文章鏈接：https://doi.org/10.1364/OE.480280
