  ICC訊 OM1~OM5光纖

  多模光纖

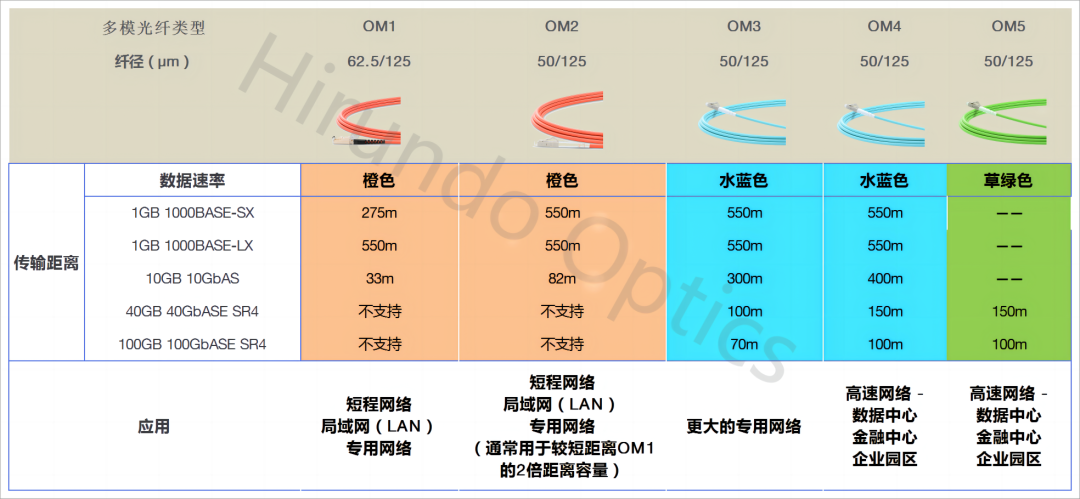

  “OM”stand for optical multi-mode，即光模式，是多模光纖表示光纖等級的標準。不同等級傳輸時的帶寬和最大距離不同。

  - OM1指850/1300nm滿注入帶寬在200/500MHz.km以上的62.5um芯徑多模光纖；

  - OM2指850/1300nm滿注入帶寬在500/500MHz.km以上的50um芯徑多模光纖；

  - OM3是850nm激光優化的50um芯徑多模光纖，滿足10Gb/s傳輸速率的需要；

  - OM4為VSCEL激光器傳輸而開發，有效帶寬比OM3多一倍以上；

  - OM5多模光纖相比OM4主要是擴寬了高帶寬通道，讓其能夠支持850nm-950nm波段的傳輸。

  1 設計基礎

  傳統的OM1和OM2多模光纖從標準上和設計上均以LED（Light Emitting Diode 發光二極管）方式為基礎光源，而OM3和OM4則在OM2的基礎上進行優化，使其同時適用于光源為LD（Laser Diode激光二極管）的傳輸。

  與OM1、OM2相比，OM3具有更高的傳輸速率及帶寬，所以稱為優化型多模光纖或萬兆多模光纖；OM4在OM3的基礎上進行再優化，具備更佳的性能。

  OM3和OM4多模光纖主要用于連接850nm波段的光模塊，不過，隨著光模塊傳輸速率的不斷提升，由于并行傳輸技術采用多個單通道并行傳輸，因此需要更加密集的光纖布線，管理維護成本也會急劇上升。因此，單模波分復用技術引入到了多模傳輸系統中，如果能夠在一根光纖中傳輸多個波長，那么所需的光纖數量和維護成本將大幅度降低。正因?yàn)槿绱耍?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=OM5&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">OM5光纖就是在這個背景下誕生的。

  2.應用范圍

OM1-OM2 (1Gb)
太網路傳輸

OM3-OM4 (10/40/100Gb)
數據中心

OM5
SWDM4短波波分復用光模塊
SR4.2兩波分復用光模塊

  OM1和OM2多年來被廣泛部署于建筑物內部的應用，支持最大值為1Gb的以太網路傳輸。

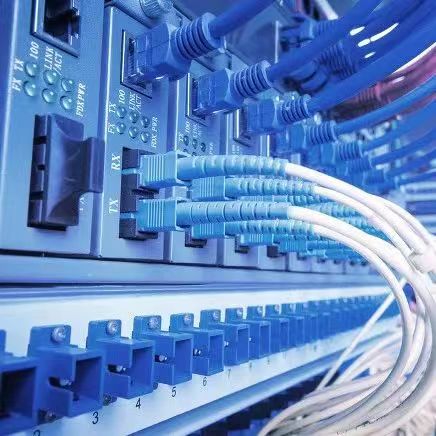

  OM3和OM4光纜通常用于在數據中心的布線環境，支持10G甚至是40/100G高速以太網路的傳輸。

  OM5多模光纖主要應用在SWDM4短波波分復用光模塊、SR4.2兩波分復用光模塊中。

  SWDM4是4個短波的波分復用，分別是850nm、880nm、910nm和940nm，采用該技術的光模塊有40G QSFP+ SWDM4、100G QSFP28 SWDM4。其中100G QSFP28 SWDM4可以支持850nm-950nm范圍的4個波長通道在一根光纖上傳輸，相較于100G SR4方案節省了75%的光纖用量，對于成本的節省和布線的簡化效果更為顯著。

  SR4.2兩波分復用主要用于單纖雙向技術，主要代表為400G-SR4.2光模塊和100G BiDi，其中400G SR4.2使用2組不同的波長實現了Bidi的功能，每組波長為4路，因此，400G SR4.2節約了一半的多模光纖成本，減少了數通客戶的布線成本，從而減少了開支。100G BiDi光模塊利用單纖雙向和四電平脈沖幅度調制（PAM4）技術，單通道速率為50Gbps，在一根光纖中同時傳輸850nm和910nm窗口的信號，從而實現一對光纖雙向傳輸100 Gbps的數量容量，可以節省50%光纖用量。

  3.華瑞高連接類產品方案

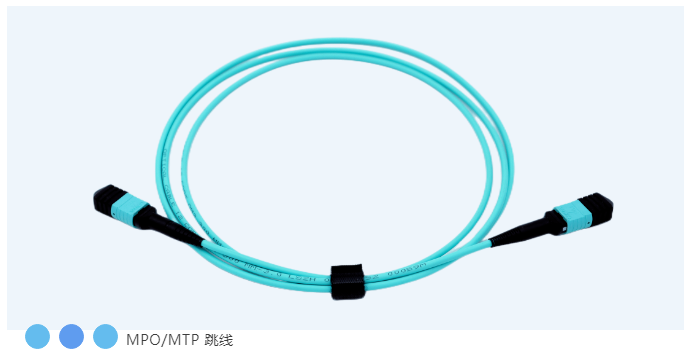

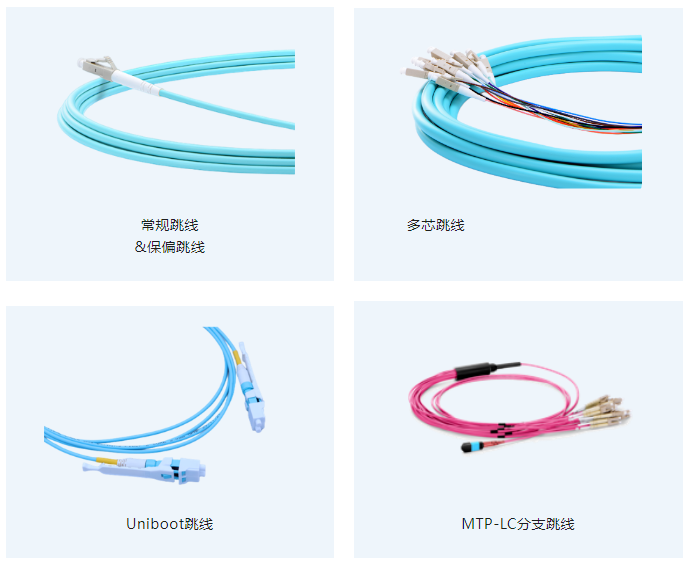

  華瑞高連接類產品產線支持生產常規&保偏跳線，多芯定制跳線，Uniboot跳線以及MPO/MTP和MPO/MTP-LC跳線, 為數據中心提供高密度配線方案，支持多種傳輸模式、光纜類型、接頭類型等定制方案。
