CIOE 2021|MaxLinear展示業界首款采用5nm先進工藝的CMOS 800G PAM4 DSP

  ICC訊 MaxLinear 將在 2021 年 9 月 16 日至 18 日舉行的中國國際光電博覽會 (CIOE) 上展示業界首款用于數據中心應用的5nm CMOS 800Gbps PAM4 DSP。屆時將在其代理商富泰科技的展臺（Booth：6A02）上展示最新的Keystone 800Gbps PAM4 DSP EVK。

  Keystone DSP為MaxLinear 的第三代 PAM4 DSP。它支持小尺寸，提供高集成度和一流的功耗，并具有支持多種光收發器和終端市場的靈活性。 Keystone DSP 可以滿足 400G 和 800G 光模塊應用的需求。 Keystone 的極低功耗和小外形尺寸支持低于 8W 的 400G 光模塊設計（QSFP112 和 QSFP-DD）和低于 15W 的 800G光模塊設計（QSFP-DD800 和 OSFP）。與 MaxLinear 的上一代Telluride PAM4 DSP 系列（MxL9351x 和 MxL9354x）類似，Keystone 系列（MxL9364x、MxL9368x）還集成了單端輸出驅動器，非常適合于使用電吸收調制激光器 (EML) 的光模塊。此外，它還集成可選的高擺幅差分輸出驅動器, 可用于直接驅動基于硅光技術(SiPh)的調制器。

  技術細節

  Keystone是一款高度集成的 PAM4 DSP SoC，可實現 400G/800G 光互連。Keystone 系列的客戶側接口支持每通道 25.78125/25.5625/53.125/106.25Gbps 信令; 線路側接口每路支持53.125Gbps和106.25Gbps的PAM4信號，可用與100G/λ DR、FR 和 LR 應用。全系列DSP在OTX側有集成DPD算法和FIR濾波用于數字信號整形和光眼的自動調整; 接收側有集成FFE/DFE 等用于信號的自動補償。

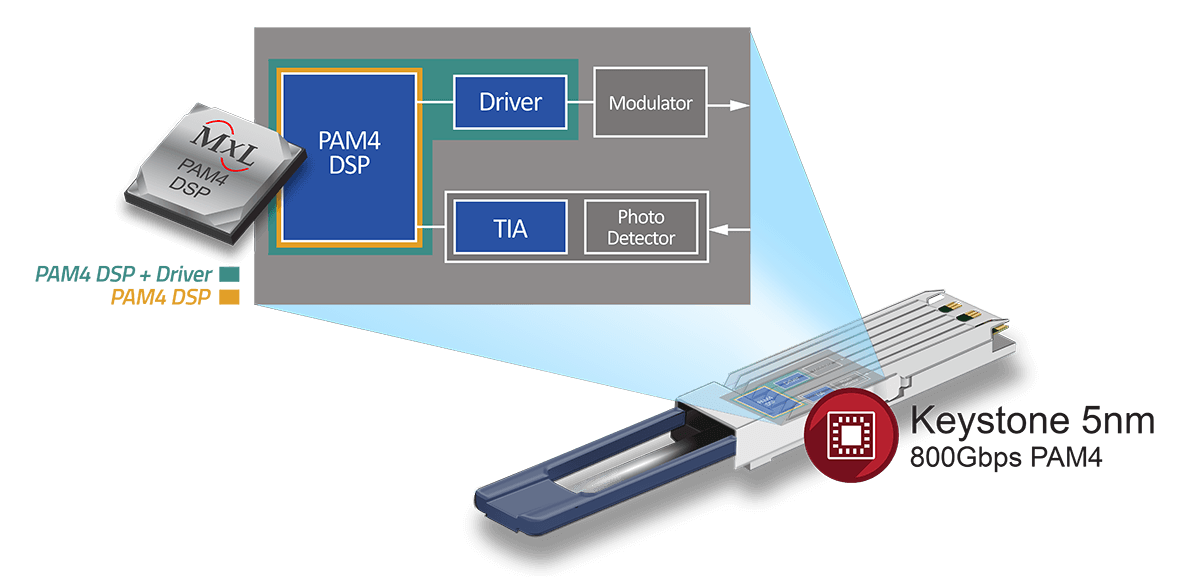

  Keystone 系列（MxL9364x、MxL9368x）包括獨立 DSP 和帶有驅動器的 DSP，可提供高擺幅差分和單端輸出驅動器選項，以解決 SiPho 和 EML 方案。在每種情況下都可以使用以下通道配置：

  ·  8x50G 至 8x50G

  ·  8x50G 至 4x100G

  ·  4x100G 到 4x100G

  ·  8x100G 至 8x100G

  這些 DSP 在緊湊 (12mm x 12mm) 的封裝中提供卓越的性能和信號完整性，適用于下一代光模塊封裝形式，例如 QSFP-DD800 和 OSFP; 除此之外, Maxlinear也可以提供die的芯片用于CPO相關設計。
