MultiLane DAC無源及ACC、AOC有源cable測試方案

  ICC訊 在現代高速數據互聯通信中，除了光模塊在長距、中距和短距數據傳輸中發揮著重要作用，30米以內的短距離傳輸還可能選用AOC、ACC等有源cable，而數據中心機架內部之間的短距離直連更會選用低功耗、低成本的DAC無源cable。

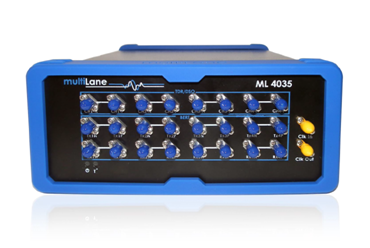

  MultiLane在對數據互聯的測試解決方案中，除了擁有能滿足光模塊測試的誤碼儀、光電采樣示波器和測試板等相應方案，還擁有一款強大的三合一設備，既能滿足AOC、ACC等有源cable的測試需求，也能滿足無源DAC cable的測試需要，這就是之前我們有在TIA/RF Driver測試方案中提到的ML4035綜合測試設備。ML4035由4個35GHz的電采樣示波器/TDR通道，4個高達56GBd PAM4的PPG通道及4個高達56GBd PAM4 ED通道組成。

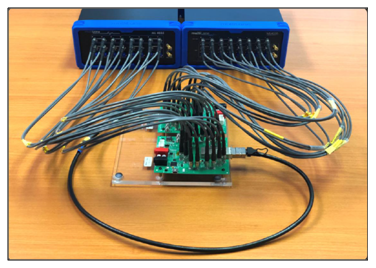

                          ML4035采樣示波器、誤碼儀及S參數測量三合一                                                 QSFP28/56 DAC測試

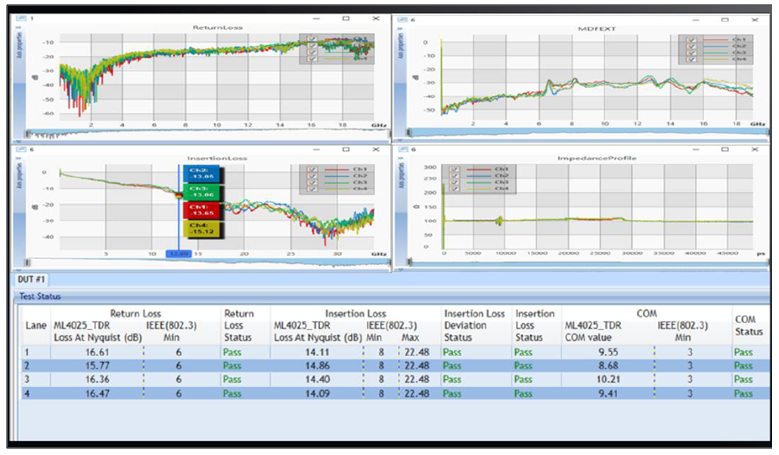

  ML4035幾乎涵蓋DAC無源cable標準測試里的所有S參數，其中包括Impedance、Return Loss、Insertion loss、FEXT、NEXT、ICN及COM等，覆蓋10G-800G的DAC測量。在測量S參數的同時，由于其擁有35GHz的電采樣示波器，還可以自建電眼模板進行電眼margin、眼高等參數的測量，讓測試結果更加精準。ML1105是MultiLane幫生產客戶開發的自動化DAC測試程序，將所有測試相關的參數、校準及文件保存等內容都已經寫好在程序里，客戶直接按步驟操作測試即可以完成測量，最后生成測試報告。

ML1105自動化測試軟件

  ML4035的多通道測試設備與傳統的VNA+RF switch的DAC測量方式相比，由于多通道并行測量提高了測試效率與速度，并增加了更多測試項目的可能性，如實際測量電眼圖及誤碼率。同時成本也遠遠優于傳統的測試方案，DAC cable快速測量的理想選擇。

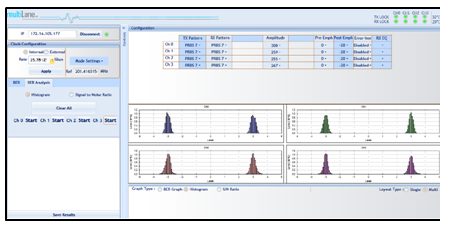

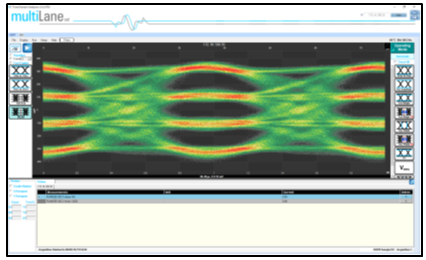

                               ML4035 BERT GUI                                                                                         ML4035電采樣示波器GUI

  除了DAC無源cable的測量，ML4035也是ACC及AOC有源cable測試的不二之選。前端工序，ML4035可以對ACC的銅纜裸線進行S參數及Delay的測量，對AOC的模塊進行誤碼驗證。當ACC或AOC組裝完成以后，ML4035除了做傳統的誤碼檢測以外，還可以進行每個通道的真實電眼的測量及焊接錯位檢測，這樣大大提高了ACC、AOC的品質準確率。特別像QDD、SFP-DD及DSFP等高速AOC，傳統誤碼檢測可能已經滿足不了測試需求，ML4035誤碼儀、TDR及電采樣示波器的完美結合，讓產品品質得到了保障。

  如需了解更多關于DAC無源cable、ACC及AOC等有源cable，以及HDMI、DP、Type等消費類有源無源cable測試方案的，請直接聯系
