技術解析｜Marvell Teralynx 10 51.2Tbps 交換機

  隨著人工智能(AI)技術的迅猛發展，對數據處理和傳輸?shù)男枨笕找嬖黾?，網絡基礎設施也必須隨之升級。Marvell Teralynx 10 作為一款51.2Tbps的交換機，正是為了滿足這些高要求而誕生的。本文將深入探討這款革命性的交換機內部結構和技術細節，揭示其在未來AI集群中的重要作用。

  2021年，Marvell收購了Innovium，這家公司以其Teralynx 7交換機聞名，后者具備32個400GbE端口和12.8Tbps的吞吐量。Innovium是當時最成功的初創公司之一，成功打入了超大規模數據中心市場。

  相比之下，英特爾在收購Barefoot Networks后未能達到預期效果，反而在2022年宣布退出以太網交換業務。博通在商用交換機芯片市場占據了重要地位，而Innovium/Marvell則在超大規模數據中心取得了顯著進展。

  Part 1 Marvell Teralynx 10 的技術細節

  外部結構

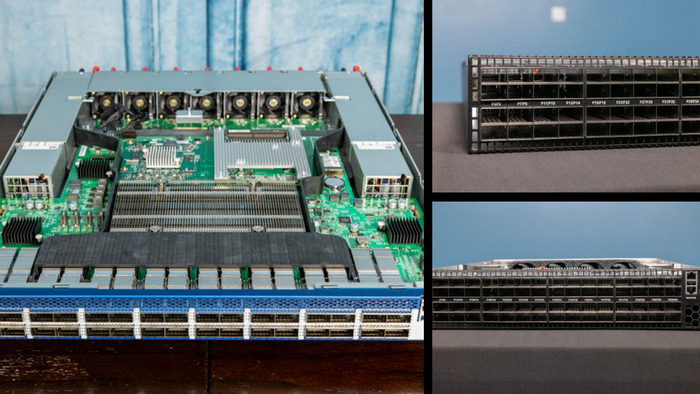

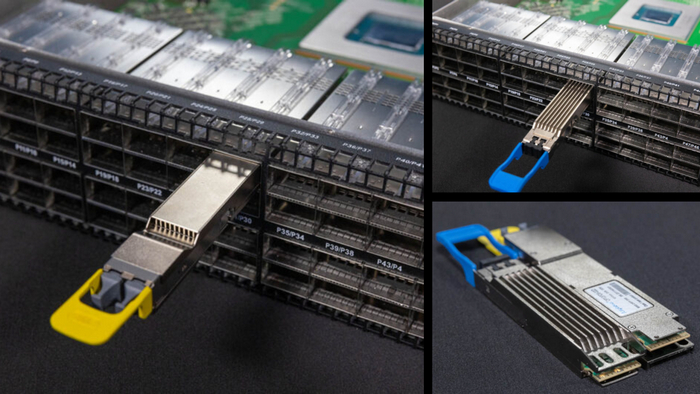

  從交換機的正面來看，Teralynx 10采用了一個2U機箱，正面布滿了64個OSFP(Octal Small Form-factor Pluggable)端口，每個端口支持800Gbps的速率。每個接口都裝有OSFP光學器件，這些器件比傳統的QSFP+/QSFP28光學器件更大，并且配備了集成散熱器，從而提高了散熱效率。

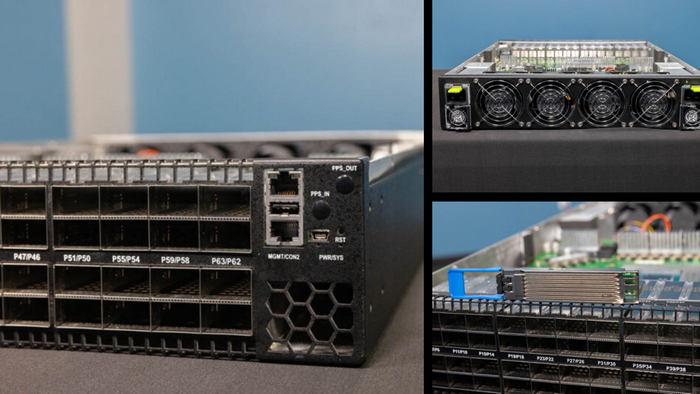

  在交換機的右側，可以看到管理和控制臺端口，而在背面則是風扇和電源模塊。為了支持這些高功率的光學器件和交換機芯片，Teralynx 10的電源額定功率超過2kW。

  內部結構

  打開交換機，我們首先看到的是大型散熱器，覆蓋了Teralynx 10的核心芯片。這款芯片采用了5nm工藝，功耗高達500W。散熱器的設計考慮到了芯片的高熱量輸出，確保在高負載下仍能保持穩定運行。

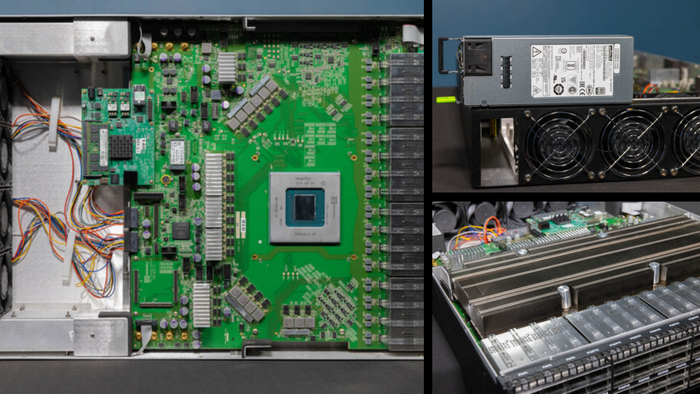

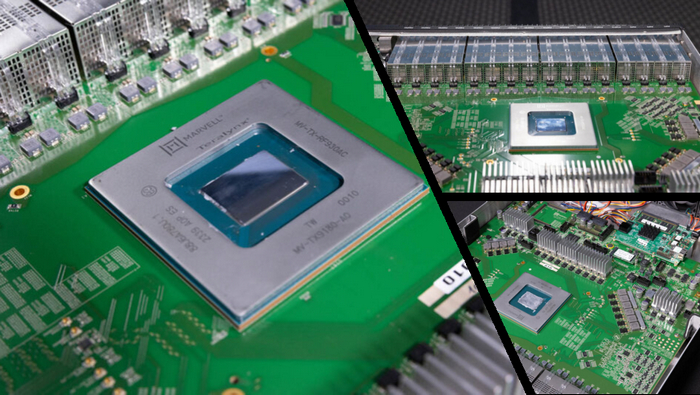

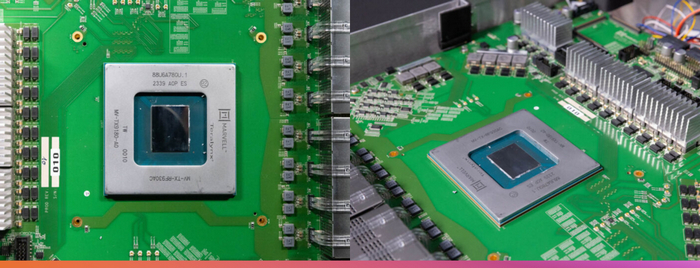

  在散熱器下方是交換機的PCB板，這里布局了32個OSFP籠子，整個交換機內部共有64個OSFP籠子分布在兩個塊中。Teralynx 10的交換芯片位于OSFP籠子的后方，這個芯片是整個系統的核心，負責處理所有的數據傳輸任務。

  交換機還配備了基于Marvell Octeon的管理控制器，并且主配電板上還安裝了一個M.2 SSD，用于存儲管理數據。為了便于診斷和維護，交換機內部還留有PCIe插槽和10Gbase-T管理端口。

  Part 2 冷卻系統和產品迭代展望

  Teralynx 10的冷卻系統設計相對簡單，但高效。機箱后部安裝了四個風扇模塊，這些風扇能夠提供足夠的氣流，確保芯片和光學器件在高負載下也能保持低溫運行。

  在Marvell的實驗室中，Teralynx 10被放置在機架中，并與Keysight Ixia AresONE 800GbE測試設備連接。這些設備能夠模擬800GbE的高負載網絡流量，驗證交換機在實際使用中的性能。

  在測試中，Teralynx 10表現出色，能夠在多個端口上同時處理高帶寬數據流，線路速率達到99.3%。

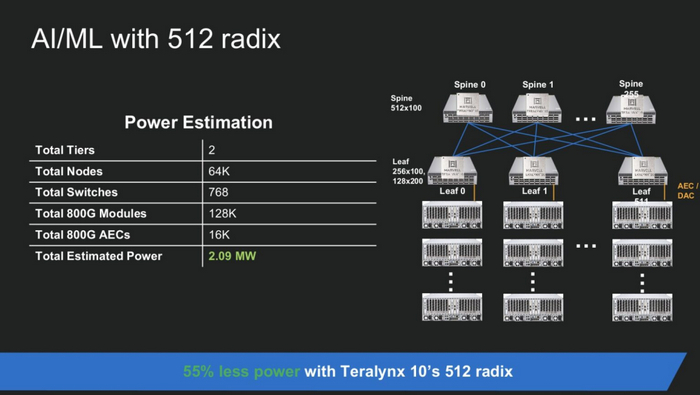

  隨著AI技術的發展，數據中心對網絡交換機的性能要求將越來越高。Marvell Teralynx 10憑借其51.2Tbps的高吞吐量和64個800GbE端口，完美契合了未來AI集群的需求。其先進的芯片工藝、強大的散熱系統和靈活的管理控制器，確保了在高負載下的穩定性和高效性。

  小結

  Marvell Teralynx 10不僅是一款技術先進的交換機，更是未來數據中心和AI集群的核心組件。隨著更多新技術的引入，這款交換機將在未來幾年內發揮越來越重要的作用。
