光通信的 3 個波段新秀，還不知道嗎？

  ICC訊 5G 網絡迅猛發展，網絡數據傳輸需求呈指數增長，光網絡作為底層的承載網絡，其傳輸能力對 5G 網絡發展至關重要。

  擴展光網絡傳輸能力的一大法寶就是不停深挖光纖可用的波段資源，也就是不斷擴展光網絡的傳輸?shù)缆穼挾?。傳輸?shù)缆穼捔?，光網絡的傳輸能力自然就提升了。

  近期，光網絡涌現出波段新秀 CE、Cpp、C+L 波段，為擴展光網絡傳輸能力增磚加瓦。

  下面小編就給大家聊聊光纖的這些波段。

  傳統波段

  光纖通信顧名思義就是光作為信息載體，光纖作為傳輸介質的通信。但是，不是所有的光都適合光纖通信。光的波長不同(可以簡單理解為顏色不同的光)，在光纖中的傳輸損耗就不同。傳輸損耗大的光，就沒辦法攜帶信息在光纖中傳輸了。

  經過科學家長期研究，最先發現波長為 850nm 的光可以作為光通信使用的光，這個波段也被直接稱為 850nm 波段。但是，850nm 波段的波長區域傳輸損耗比較大，也沒有合適的光纖放大器。因此，850nm 波段僅適宜于短程傳輸。

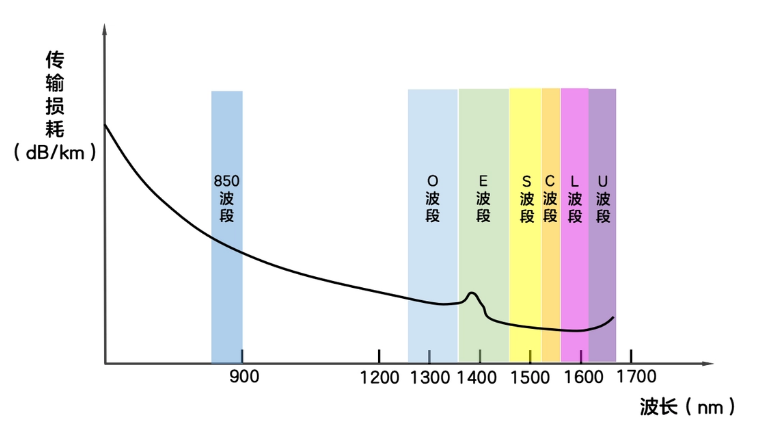

  而后，科學家又探索出“低損耗波長區域”光波段，也就是 1260nm~1625nm 區域的光，最適合在光纖中傳輸。傳輸損耗和光波段關系參見下圖。

  1260nm~1625nm 區域又被細分為五個波段：O 波段、E 波段、S 波段、C 波段和 L 波段。

  O 波段

  O 波段波長范圍為：1260nm~1360nm。此波段的光色散導致的信號失真最小，損耗最低，為早期的光通信波段。因此，被命名為 O-band(O 波段)，其中 O 指“Orignal(原始)”。

  E 波段

  E 波段波長范圍為：1360nm~1460nm，E 波段是五個波段中最不常見的波段。E 指“extended(擴展)”。從上面?zhèn)鬏敁p耗和光波段關系圖中，可以看到 E 波段有一個明顯的不規則傳輸損耗凸點。這個傳輸損耗凸點是因?yàn)? 1370nm~1410nm 波長的光被氫氧根離子(OH-)吸收，所以導致傳輸損耗急劇加大，這個凸點也被稱為水峰。

  由于受早期光纖工藝限制，在光纖玻璃纖維中，經常殘留有水(OH 基)雜質，導致 E 波段的光在光纖中傳輸?shù)乃p最高，無法正常用于傳輸通信使用。

  隨著光纖加工工藝的提高，出現了 ITU-T G.652.D 光纖，使得 E 波段光的傳輸衰減變得比 O 波段低，解決了 E 波段光的水峰問題。

  S 波段

  S 波段波長范圍為：1460nm~1530nm。S 指“short-wavelength(短波長)”。S 波段光的傳輸損耗比 O 波段要低一些，常被用于 PON(無源光網絡)系統的下行波長。

  C 波段

  C 波段波長范圍為：1530nm~1565nm。C 指“conventional(常規)”。C 波段光的傳輸損耗最低，被廣泛用于城域網、長途、超長途以及海底光纜系統。波分網絡中也經常用到 C 波段。

  L 波段

  L 波段波長范圍為：1565nm~1625nm。L 指“l(fā)ong-wavelength(長波長)”。L 波段光的傳輸損耗第二低。當 C 波段光不足以滿足帶寬需求的時候，L 波段光會作為補充用于光網絡。

  U 波段

  除了以上五個波段之外，其實還有一個波段會被用到，那就是 U 波段。U 波段的波長范圍是 1625nm~1675nm。U 指“ultra-long-wavelength(超長波長)”。U 波段則主要用于網絡監控。

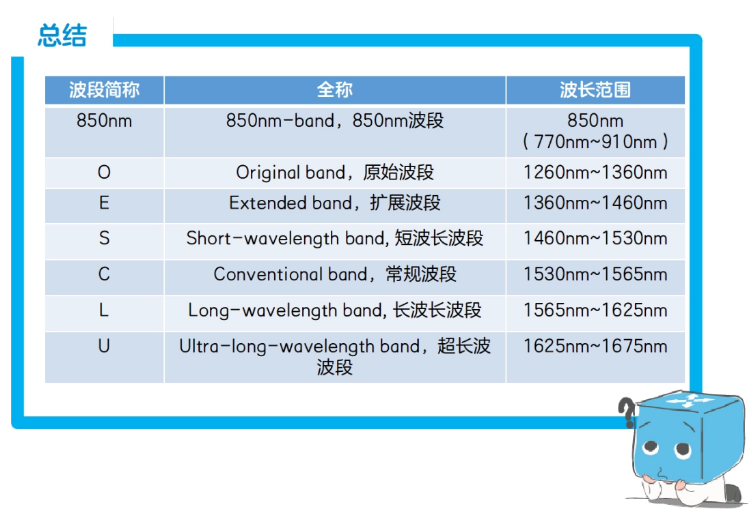

  下面來小結一下這些傳統波段。

  CE / Cpp / C+L 波段

  光通信常用波段是：傳統 C 波段的 1529.16nm ~ 1560.61nm 波長范圍。這里所提及的新秀波段 CE / Cpp / C+L，是指當前光通信為擴展傳統 C 波段傳輸資源而引入的新波段資源。

  從前面的傳統波段分析可知，要想擴寬光通信所使用的 C 波段，可以向臨近短波長波段(S 波段)和長波長波段(L 波段)求支援。這好比，要想擴建現有道路，就只能看看道路兩旁的荒地是否可用，有荒地就可以擴寬道路。

  接下來我們看看新秀波段 CE / Cpp / C+L，向 S 和 L 波段借用了哪些資源呢?

  CE 波段

  CE(C Extended)波段也稱 C + 波段。那 CE 波段較 C 波段“+”了哪些波長范圍呢?我們可以將 C 波段資源劃分為 80 個通路傳輸信息，其中每個通路占用 0.4 nm 的波段范圍資源。因此，C 波段也稱為 C80 波段。CE 波段借用了 L 波段(即長波長波段)部分波長資源，波長范圍擴展為是 1529.16nm ~ 1567.14nm，CE 波段資源可劃分為 96 個通路傳輸信息，也就是 C96 波段。CE 波段的傳輸容量相對于 C 波段，增加了 20%。

  Cpp 波段

  Cpp(C plus plus)波段也稱為 C++ 波段。Cpp 波段不僅像 CE 波段那樣，向 L 波段借用波長資源，也同時向 S 波段借用資源，波長范圍擴展為 1524.30nm ~ 1572.27nm。按照每個通路占用 0.4 nm 的波段范圍資源劃分，波段資源可以劃分為 120 個通路傳輸信息。因此 Cpp 波段也被稱為 C120 波段。Cpp 波段的傳輸容量相對于 C 波段，增加了 50%。

  C+L 波段

  C+L 波段從字面上可了解到，C 波段和 L 波段的資源都用于光通信。同樣按照每個通路占用 0.4 nm 的波段范圍資源劃分，C+L 波段常見傳輸方案有如下 3 種。

  C120+L80：Cpp 波段(120 個通路)+L 波段(80 個通路)，實現 200 波系統。其中 L 波段實際為 L + 波段，波長范圍為 1575.16nm ~ 1617.66nm。C120+L80 傳輸方案的傳輸容量較 C 波段增加了 1.5 倍。

  C96+L96：CE 波段(96 個通路)+L 波段(96 個通路)，實現 192 波系統。其中 L 波段實際為 L++ 波段，波長范圍為 1575.16nm ~ 1626.43nm。C96+L96 傳輸方案的傳輸容量較 C 波段增加了 1 倍多。

  C120+L96：Cpp 波段(120 個通路)+L 波段(96 個通路)，實現 216 波系統。其中 L 波段實際為 L++ 波段，波長范圍為 1575.16nm ~ 1626.43nm。C120+L96 傳輸方案的傳輸容量較 C 波段增加了約 2 倍。

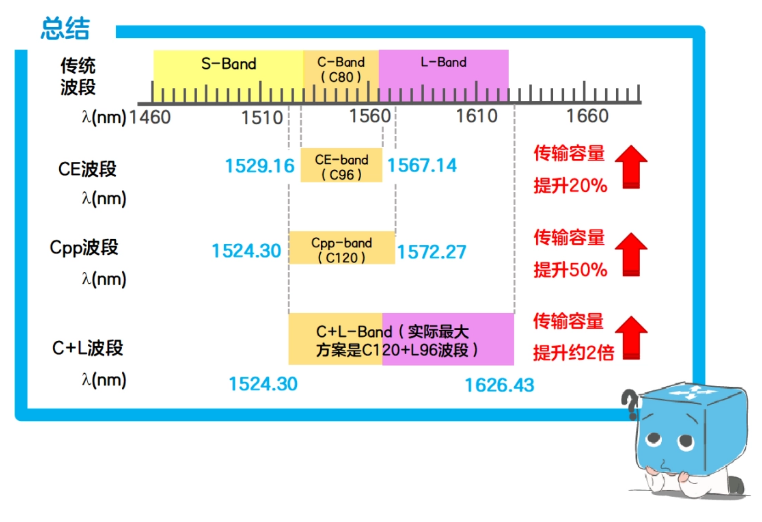

  最后，一張圖展示一下這三個新秀波段。

  總結

  總之，科學家已經將光纖可用波長資源拓展到非常大的范圍。但是，這些波段資源可以真正應用到 5G 等通信系統中，還受到下面因素影響。

  受光器件的限制，例如下列光器件對新擴展的波段范圍都不能直接支持，需要升級。

  摻鉺光纖放大器(EDFA)

  調制器等有源器件

  波長選擇開關(WSS)無源器件

  對于 L 波段，傳輸性能劣化，會增加運維復雜性，進而增加成本投入。

  可喜的是運營商已經將充分利用現有光纖資源，擴展光纖可用波段資源，提升傳輸容量，作為未來光通信網絡發展的目標，當前也有部分運營商開始部署 Cpp 波段光網絡。

  隨著技術的日新月異，未來我們一定可以看到采用 C+L 波段解決方案的光通信網絡。
