太辰光研發新品丨新型光纖智能螺栓

  產品描述

  ICC訊 新型光纖智能螺栓是一種通過光纖布拉格光柵(FBG)光譜變化測量螺栓內部應變的智能結構件，進而實現對螺栓預緊力、變形、松動、疲勞等參數的監測。

  研發背景

  螺栓因具有連接和緊固可拆卸部件、易于拆卸的特點，被認為是實際應用中的緊固件首選，然而，易于拆卸的特點也使螺栓容易產生松動而失去預緊力。根據應用場合的不同，螺栓松動產生的后果也不同：輕則造成一定經濟損失，重則造成巨大的人員傷亡。為避免由于螺栓松動帶來的安全事故和經濟損失，實時在線監測螺栓松緊狀態十分必要，而光纖智能螺栓就是一種利用光纖作為敏感元件和傳光媒介的、能夠?qū)崟r(shí)在線檢測出螺栓松緊狀態的結構件。

  傳統光纖智能螺栓的問題

  傳統光纖智能螺栓的制作方法是在螺栓內部開出具有一定深度的方孔或圓孔，然后將光柵封裝于毛細鋼管中，最后利用環氧膠將毛細鋼管封裝于螺栓內部的方孔或圓孔內。這種傳統光纖智能螺栓的靈敏度（即中心波長與施加力關系曲線的斜率)低，一般在10?15pm/kN，這是因?yàn)槊?xì)鋼管處在螺栓與光柵之間，螺栓內部產生的應變先傳遞給毛細鋼管，然后毛細鋼管再將該應變傳遞給光柵，這樣間接的傳遞方式，致使傳統光纖智能螺栓的靈敏度低。

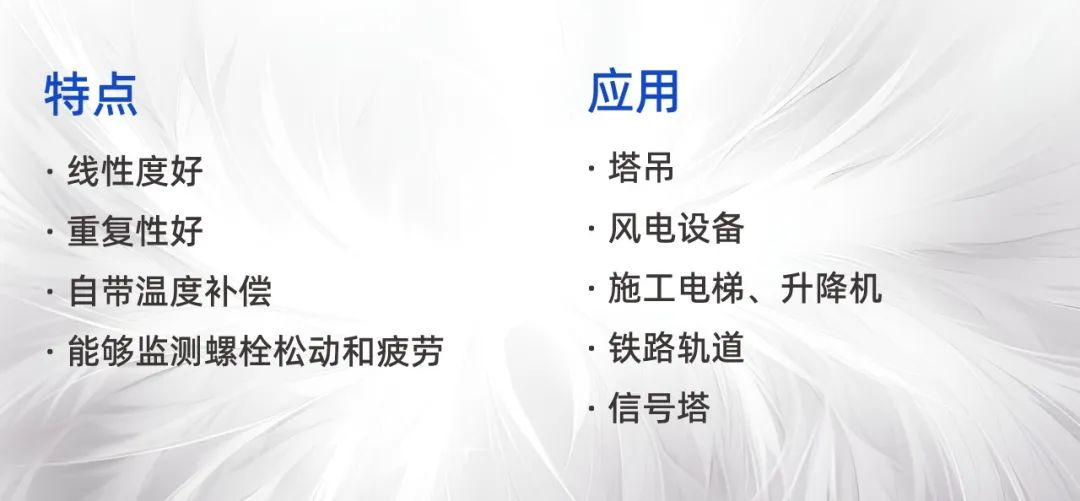

  新型光纖智能螺栓的亮點

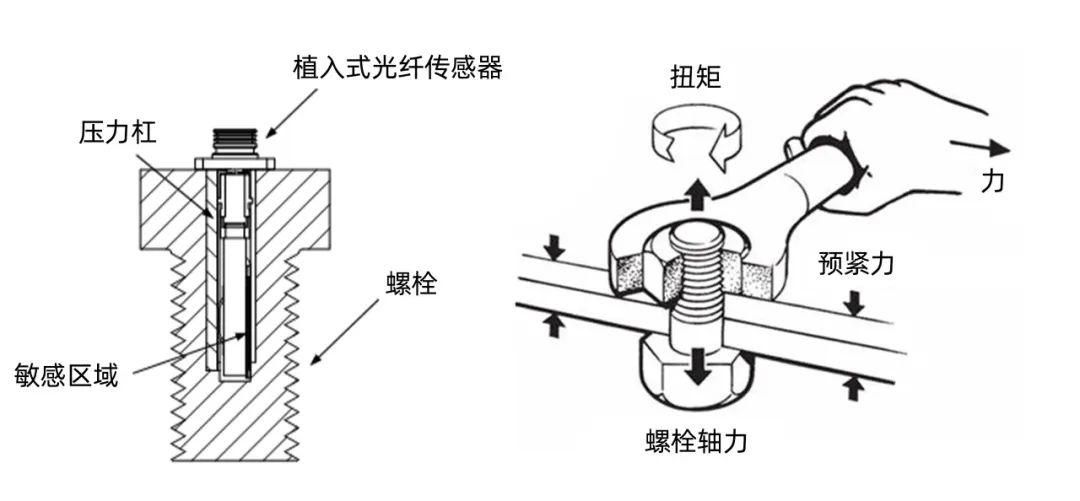

  本公司開發的新型光纖智能螺栓是直接將光柵應變片直接粘貼在螺栓孔內，讓光柵應變片能夠快速“感受”螺栓內部的應變，其靈敏度相比于傳統方案（即毛細鋼管方案）至少提高5倍。此外，光纖智能螺栓還自帶溫補功能，很好解決了溫度與應變交叉敏感問題，使得測量更加準確。

  規格參數

注：該款新型光纖智能螺栓已申請國家發明專利（申請?zhí)枺篊N202311307438.X）。

  太辰光始終重視核心技術研究和技術體系建設，著眼用戶需求進行技術融合和產品應用開發，不斷實現核心技術創新和產品技術突破，產品線得到縱橫拓展，持續為光通信和光傳感行業的發展進步帶來更多有價值的產品。
