科普：什么是 400G 以太網

  ICC訊 隨著 5G、物聯網(IoT)的快速發展、社交媒體流量爆炸式增長、從傳統辦公到遠程辦公的轉變…… 所有這些變化都伴隨著快速增長的數據和帶寬密集型應用程序的壓力，數據中心面臨容量升級。

  此外，有數據顯示，2021 年大約 94% 的工作負載和計算都由云數據中心處理，而傳統數據中心僅處理 6%。云數據中心的帶寬需求每 12 到 15 個月就要翻一番，甚至超過廣域互聯網的增長速度。所有這些驅動因素都在推動數據中心流量的不斷增長以及對高容量數據中心網絡解決方案的需求。

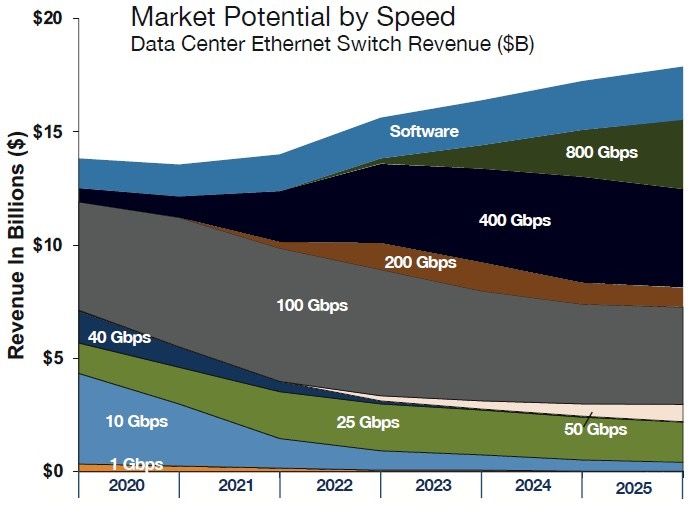

  目前，100G 是被廣泛采用的最快的以太網連接，并且還在穩步增長，但是，隨著流量的持續增長，以及視頻等大容量數據傳輸?shù)男枨螅?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=400G&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">400G 以太網將成為數據中心的必然趨勢。

  什么是 400G 以太網?

  過去幾十年見證了以太網速度從 1G、10/25G 到 40/100G 的轉變，以太網行業不斷創新以實現更高的網絡速度，如 400G 和 800G。

  400G 以太網或 400 Gigabit Ethernet (400GbE) 由 IEEE P802.3bs Task Force 于 2017 年開發，它使用與 100 Gigabit Ethernet 大致相似的技術。400GbE 技術需要每秒處理更多符號的能力和高級調制格式，以最佳的每比特成本提供每波長 400Gb / s 的傳輸容量，同時具有更小的外形尺寸、更少的故障點和接口以及更低的功率和發熱 —— 所有這些都是 100Gb / s 容量的 4 倍。

  400G 技術發展的挑戰及趨勢

  400G 技術發展的挑戰包括以下四個方面：

  挑戰 1：DCI 連接。數據顯示，從 2019 年到 2023 年，全球互連帶寬預計將以 45% 的 復合年增長率增長。諸如 CDN 的日益普及、云服務的迅速發展和云之間傳輸數據的需求以及需要跨數據中心復制的數據量增加等因素促進了 DCI 流量的高速增長。

  挑戰 2：未壓縮的 4K / 8K / 16K 視頻。新冠疫情加速了視頻作為通信方式的發展，目前超過 80% 的互聯網流量是視頻。這意味著網絡必須提供更高的帶寬來傳輸未壓縮的視頻。

  挑戰 3：HPC 集群。高性能計算 (HPC) 集群在數據中心環境中大幅增長，并帶來了巨大的擴展挑戰。HPC 集群無疑會加強對 400G 數據中心交換能力的需求。

  挑戰 4：存儲和內存。在存儲和內存功能方面，400G 數據網絡對于簡化非易失性內存快速 (NVMe) 功能在數據中心的采用至關重要，而內存優化延遲可能會阻礙 400G 部署。

  以下這些技術發展解決了上述挑戰：

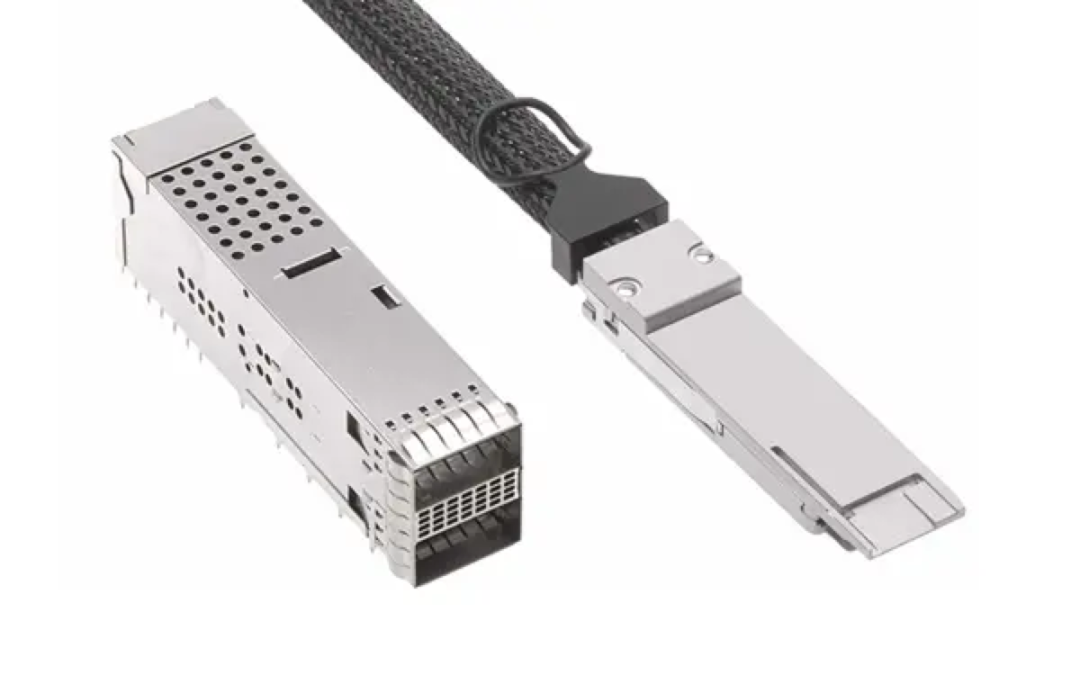

  趨勢 1：QSFP-DD。QSFP-DD 技術正在解決快速增長的行業對改進高密度網絡解決方案的需求。QSFP-DD 代表了有史以來第一次，從銅纜到長距離光學器件，所有范圍都可以以相同的通用外形尺寸提供。QSFP-DD Multi-Source Agreement (MSA) 小組還發布了針對 QSFP-DD 外形尺寸的通用管理接口規范 (CMIS) 4.0 修訂版。

  CMIS 4.0 版本的開發是為了能夠跨產品和模塊使用通用代碼庫，并且還解決了以前版本的可插拔光學管理系統的缺點。CMIS 還有助于確保 QSFP-DD 模塊向后兼容所有基于 QSFP 的收發器，包括廣泛部署的 40G / 100G / 200G 產品。

  隨著 400G 采用的增長，QSFP-DD 為數據中心市場提供了最緊湊的 400G 模塊，以及最高的端口帶寬密度。通過全行業的嚴格測試，QSFP-DD 功能已被驗證為最適合 400G 數據中心網絡環境的高密度、高速可插拔模塊。

  趨勢 2：基于收斂以太網 (RoCE) 的遠程直接內存訪問 (RDMA)。400G 數據網絡是加速數據中心采用 RoCE 技術的關鍵。RDMA 支持零復制網絡，通過使網絡適配器能夠直接將數據傳輸?shù)綉贸绦騼?nèi)存或從應用程序內存?zhèn)鬏敂?shù)據，無需在應用程序內存和操作系統的數據緩沖區之間復制數據。RoCEv2 協議還支持跨 L3 邊界的 RDMA。

  由于 RoCE 結構，數據中心網絡交換機通過直接啟用顯式擁塞通知 (ECN) 提供線速性，從而獲得性能提升。此外，RCoE 有助于確保低延遲、智能擁塞管理和 QoS 靈活性。

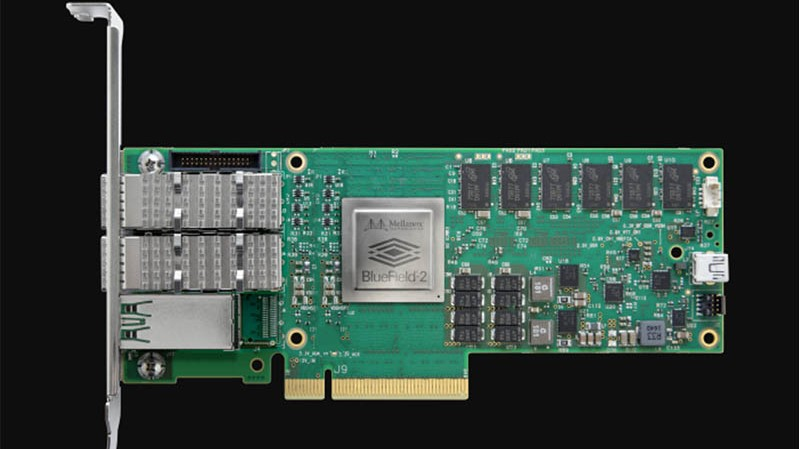

  趨勢 3：智能網卡 (SmartNIC)。智能網卡的出現在使 400G 能夠滿足數據中心新的大量帶寬需求方面發揮著關鍵作用。目前最新的智能網卡提供兩個 25G / 50G / 100G 端口或一個 200G / 400G 端口以及具有 50G PAM4 SerDes 功能和 PCIe 4.0 主機連接的以太網連接。智能網卡的可用性是提高網絡可編程性和加速應用程序卸載不可或缺的一部分，這對于提高數據中心效率至關重要。

  趨勢 4：采用 400G ZR / ZR+ 的 DCI 連接。400G ZR 是一種標準，旨在使用 DWDM(密集波分復用)和高階調制在 DCI 鏈路上傳輸多個 400G 有效載荷。400G ZR+ 可實現超過 80 公里的部署，非常適合城域區域應用，例如 5G 回程流量、5G 固定無線接入 (FWA)。

  本質上，400G ZR 的開發是為了確保同時實現高帶寬和高密度 DCI。通過光互連論壇 (OIF) 的批準，400G ZR 對于推進互操作性和降低 400G 以前的 DCI 的成本和復雜性至關重要。預計 QSFP-DD 外形尺寸的 400G ZR 將支持在城域應用中更多采用路由光網絡，包括 DCI 和分布式接入架構 (DAA)。

  哪些垂直行業正在推動 400G 的發展?

  以下關鍵垂直行業在推動 400G 需求方面發揮著重要作用：

  1、通信服務提供商(CSP)。通信服務提供商在推動 400G 的采用方面處于領先地位。從戰略上講，通信服務提供商致力于為消費者和企業客戶部署 5G，從而提高整個網絡的帶寬需求。此外還必須 RAN / 小型蜂窩部署的密度，以滿足其 5G 業務目標。通信服務提供商正在加速 100G / 400G 架構的采用，5G 構建需要將云資源移動到更靠近用戶以及應用程序和設備的位置。因此，邊緣計算資源必須在整個網絡中支持更多的設備，每平方公里多達 100,000 臺活躍設備。相比之下，4G / LTE 在一平方公里內最多只能支持 2000 臺活躍設備。通過 400G 帶寬，5G 能夠擴展其主流采用所需的設備和應用程序。

  2、超大規模云提供商。來自云提供商數據中心帶寬需求的大幅增加是采用 400G 的關鍵推動因素。Hyperscalers 正在向 50/100G 網卡過渡，擴展網絡可編程性，實現對提高整體數據中心效率至關重要的應用程序卸載，包括降低功耗。由于數據中心占全球電力消耗的 1% 到 3%，超大規模企業正在大力投資改善電力使用效率(Power UsageEffectiveness)。

  3、大型企業。大型企業正在加速采用 400G 技術，這是其未來三年或更長時間內網絡戰略的一部分。這一戰略的主要驅動力是 AI / ML 計算集群的廣泛采用，這些集群需要 50/100G I / O 和 400G 擴展。這些功能對于企業至關重要。

  4、專業媒體網絡。未壓縮的 4K / 8K / 16K 視頻需要更多帶寬和更少的延遲來滿足視頻專業標準。自 2020 年以來，視頻流量激增，視頻流服務比最高增長超過 70%。視頻應用容量需求和帶寬的爆炸式增長超過了當前的傳輸能力，400G 在滿足視頻網絡領域的擴展和 QoE 需求方面變得至關重要。

  400G 廠商

  思科

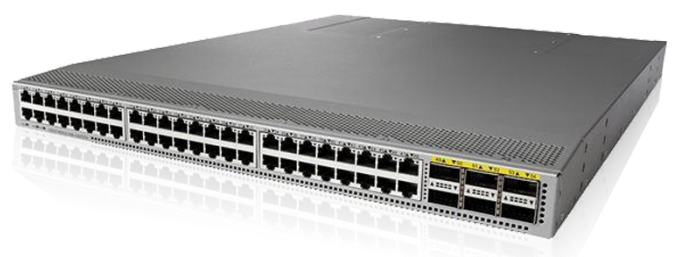

  思科 Nexus 9000 系列產品支持提供全面的 400G 解決方案。思科已宣布其 Nexus 系列相關的 400G 產品將滿足所有網絡架構的需求，將經濟高效地為具有大型網絡規模的客戶提供高密度的 100G / 400G 支持，整個系統將具有更高的靈活性。

  Nexus 9300 和 9500 是 Nexus 9000 系列支持 400G 的新一代非模塊化產品。該系列基于思科 Cloud Scale 技術，引入完全向后兼容的 400G 光纖接口-四通道小型封裝熱插拔-雙密度 (QSFP-DD) 端口，可以通過透明方式將現有數據中心交換矩陣從 40Gbps 和 100Gbps 速度遷移到 400Gbps。憑借高度靈活的第二層和第三層可擴展性，以及可以滿足虛擬數據中心和自動化云環境不斷變化需求的高性能。

  英偉達

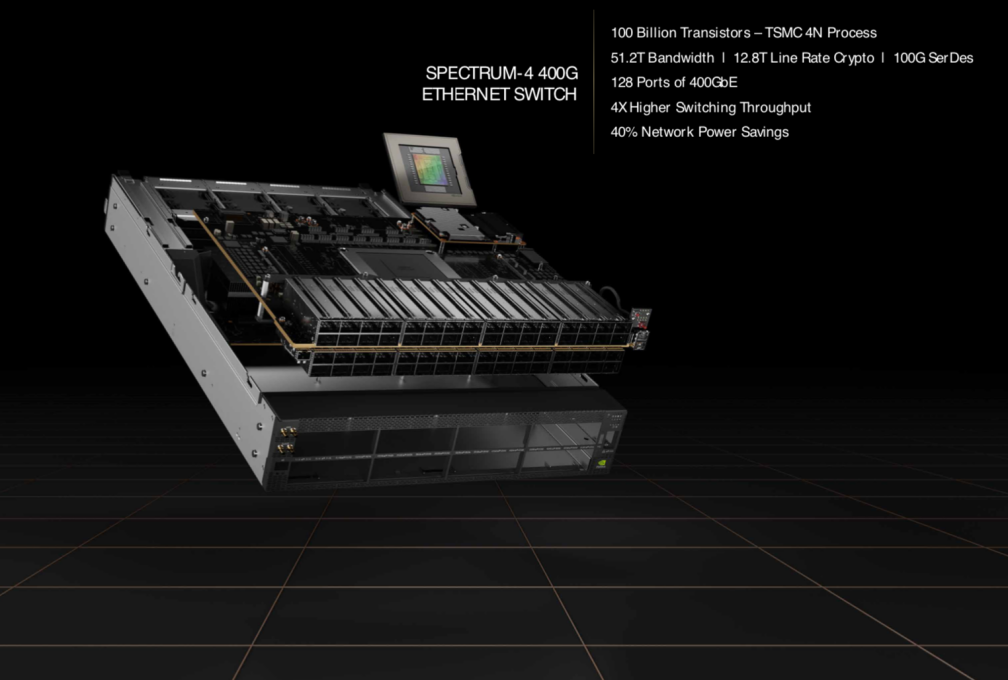

  ICC訊 2022 年 4 月，英偉達發布了新一代以太網平臺 英偉達 Spectrum-4。該平臺由英偉達 Spectrum-4 交換機系列、ConnectX-7 智能網卡、英偉達 BlueField-3 DPU 和 DOCA 數據中心基礎設施軟件組成，能夠大幅加速大規模云原生應用。

  Spectrum-4 號稱是全球首個 400Gbps 端到端網絡平臺，其單芯片交換吞吐量達到了 51.2Tbps，比上一代產品高出 4 倍，能夠為規模大數據中心基礎設施提供超高的網絡性能和強大的安全性。由 Spectrum-4 加持的 SN5000 交換機，最高可以支持 128 個 400GbE 端口或 64 個 800GbE 端口。Spectrum-4 還優化了 RoCE 網絡架構，并提供自適應路由(Adaptive Routing)和增強擁塞控制。加密帶寬達到了 12.8Tbps，可以支持硬件級 MACsec 和 VXLANsec。

  新華三

  2022 年 4 月，新華三發布了 400G 園區核心交換機 H3C S10500X-G，S10500X-G 依托數據中心級網絡技術及全新設計理念，打破園區交換機性能極限。S10500X-G 采用新華三自主研發的云原生網絡操作系統 Comware，具備先天的云化、容器化、微服務化的內核能力，可支撐業務百秒通流與故障業務快速恢復，并通過 RDMA、RoCE 及 AI ECN 技術的應用，實現了數據的高吞吐、低時延。在安全方面，S10500X-G 交換機支持全端口硬件級加密技術 MACSec(Media Access Control Security，MAC 安全)，密鑰長度可達 256 bits，從根源上保護二層協議免受攻擊，降低數據泄漏和遭受惡意網絡攻擊的風險。

  400G 時代正在來臨，你準備好了么?

  毋庸置疑，400G 以太網的發展已成為必然。

  對于廠商而言，機遇與挑戰并存。如今，各大供應商陸續推出 400G 產品，想從激烈的 400G 市場競爭中獲勝并不容易。不過對于用戶而言，隨著 400G 產品的標準化、規?；傲慨a(chǎn)的實現，400G 搭建成本將逐步降低，用戶的選擇也會更多。另外，伴隨 25G 和 100G 部署成本的大幅下降，無論是對 400G 有迫切需求的用戶，還是對處于觀望中的用戶，無疑都是有利的。
