光纖連接器檢驗技術標準

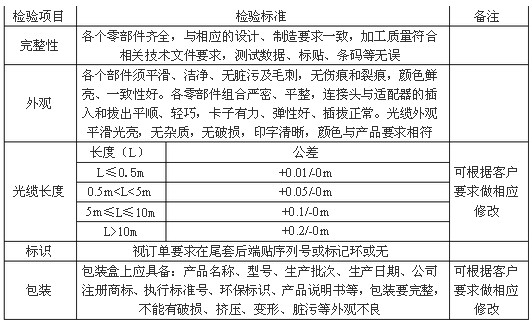

　　一、外觀檢驗：

　　二、組裝性能：2.1插芯：突出長度正常，彈性良好，有明顯倒角，表面無任何臟污、缺陷及其他不良。2.2散件：各散件與適配器之間配合良好，無松脫現象，機械性能良好，有良好的活動性，表面無任何臟污、缺陷、破損、裂痕，顏色與產品要求相符，同批次產品無色差。2.3壓接：對光纜外皮及凱夫拉線的壓接固定要牢固，壓接金屬件具有規則的壓痕，無破損、彎曲，擠壓光纜等不良。

　　三、端面標準：根據附錄1《光纖連接器端面檢驗規范》檢驗。

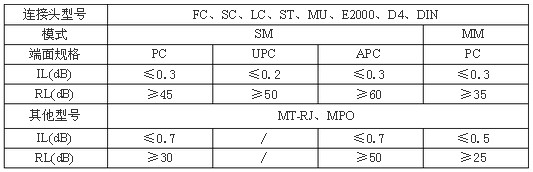

　　四、插損、回損技術標準：

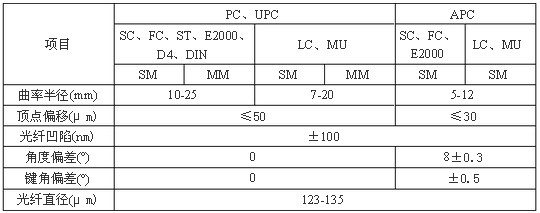

　　五、端面幾何形狀(3D)標準：

　　六、合格品標識：合格產品標識包括：出廠編號(每個產品對應唯一的出廠編號，由生產任務計劃號加流水號組成)、型號規格、條碼標簽(根據客戶要求可選)、產品說明書(根據客戶要求可選)、3D報告(根據客戶要求可選)、環保標識(根據客戶要求可選)、插/回損測試數據等。

　　七、產品包裝：7.1產品基本包裝是：將光纖連接器盤繞成15-18cm直徑的圈，連接頭兩端用扎帶固定于線圈的對稱中部，根據產品的不同型號扎緊方式有“8”和“1”字型扎法，以不松脫為原則，不能在光纜上勒出痕跡，0.9光纜使用蛇形管綁扎。特殊型號產品可根據相應《包裝作業指導書》進行操作。將綁扎好的連接器頭朝下放入對應已貼好標識的包裝袋中封好袋口，并將包裝袋中的空氣盡量排除但不能將連接器擠壓變形。7.2基本包裝完成后以整數為單位裝入包裝箱內，包裝箱內部用卡板或氣泡袋或珍珠棉或其他防擠壓保護輔料隔開，特殊型號產品可根據相應《包裝作業指導書》進行操作。包裝箱外貼上裝箱清單和其他產品標識后封箱打包并放置到指定成品區。

　　八、各零部件技術標準：

　　8.1插芯：

　　8.1.1產品符合以下標準：YDT 1198-2002 《光纖活動連接器插針體技術要求》Telcordia GR-326-CORE 8.1.2詳細技術要求見附錄2《常規插芯技術標準》。

　　8.2光纖/光纜：

　　8.2.1產品符合以下標準：YDT 1258.1-2003 《室內光纜系列第一部分總則》YDT 1258.2-2003 《室內光纜系列第二部分單芯光纜》YDT 1258.3-2003 《室內光纜系列第三部分雙芯光纜》YDT 1258.4-2005 《室內光纜系列第四部分多芯光纜》YDT 1258.5-2005 《室內光纜系列第五部分光纖帶光纜》YDT 1258.3-2009 《室內光纜系列第3部分：房屋布線用單芯和雙芯光纜》YDT 908-2000 《光纜型號命名方法》

　　8.2.2性能、尺寸、材質、顏色、環保等符合國家相關行業標準。產品顏色在同一批次的同一規格型號上必須保持一致。

　　8.3連接器：

　　8.3.1產品性能指標符合以下國家標準：GBT 12507.1-2000 《光纖光纜連接器第一部分：總規范》GBT 12507.2-1997 《光纖光纜連接器第二部分：F-SMA型光纖光纜連接器分規范》YDT 1272.1-2003 《光纖活動連接器第1部分：LC型》YDT 1272.2-2005 《光纖活動連接器第2部分：MT-RJ型》YDT 1272.3-2005 《光纖活動連接器第3部分：SC型》YDT 1272.4-2007 《光纖活動連接器第4部分：FC型》YDT 1272.5-2009 《光纖活動連接器第5部分：MPO型》YD987-1998 《ST/PC型單模光纖光纜活動連接器技術規范》YDT 2152-2010 《光纖活動連接器可靠性要求及試驗方法》

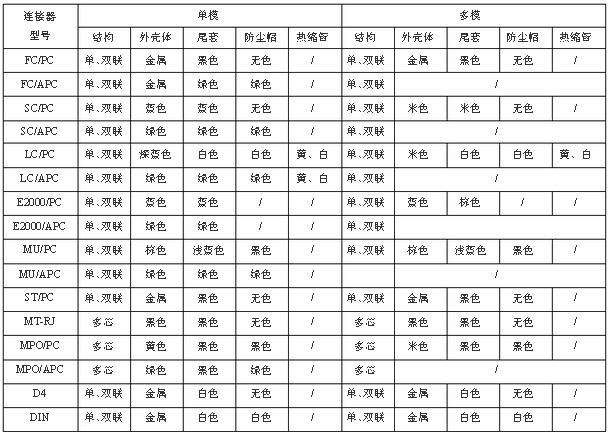

　　8.3.2連接器散件顏色表：

　　附錄一：光纖連接器端面檢驗規范

　　1、檢測設備：400X端面檢測儀，監視器觀察。

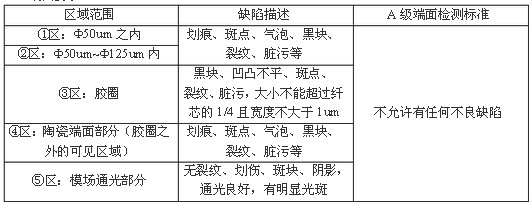

　　2、端面要求：

　　3、端面圖示：

　　附錄二：常規插芯技術標準

　　一、產品技術標準：

　　1、插芯材質：用ZrO2二氧化鋯粉，呈不透明的乳白色，符合RoHS標準。

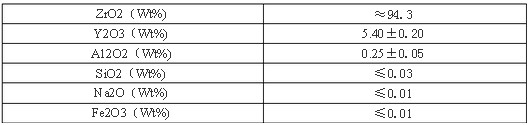

　　化學成分：

　　2、插芯規格類型及尺寸要求：

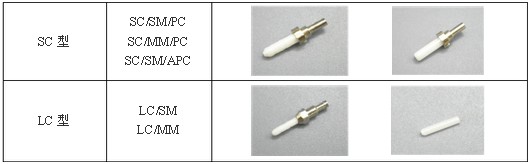

　　1)常規插芯規格分類(型號規格分類)

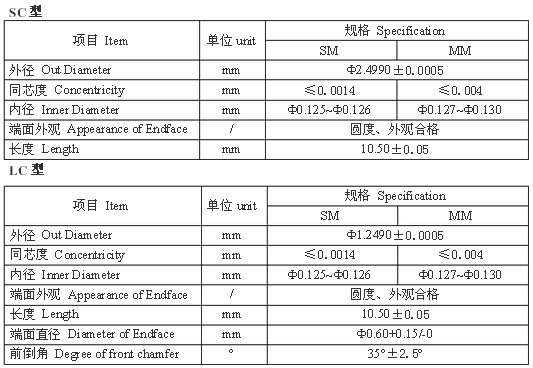

　　2)技術要求：

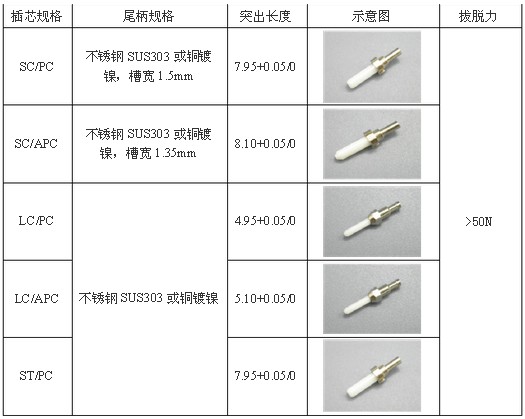

　　尾柄規格
