安立MP1900A新增116 Gb/s PAM4 FEC解碼分析功能

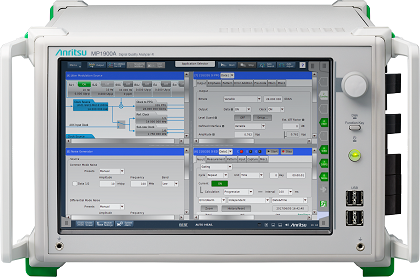

  ICC訊 近日，安立公司(Anritsu)發布了MP1900A系列信號質量分析儀的新功能，基于誤碼檢測模塊MU196040B的FEC分析選件可以支持116 Gb/s PAM4 FEC解碼與分析功能。MP1900A系列是高性能的誤碼測試儀，可用于評估下一代400和800GbE 高速器件和收發模塊。新發布的FEC分析功能是BERT首次支持前向糾錯(FEC)符號錯誤的實時測量;除了常規的誤碼測量，它還支持抖動容限測量，以評估使用高速PAM4 信號的傳輸所要求的FEC的糾錯能力，新的MU196040B選件將于2021年3月開始銷售。

  開發背景

  隨著支持400GbE 通信標準的設備的推出，支持下一代高速，大容量5G移動通信的數據中心也在不斷發展，同時支持更快速度的800Gb E和1.6 TbE 標準也在研究中。與傳統NRZ 方式相比，400GbE使用4電平的PAM4調制方式，數據傳輸速率可提升到原來的兩倍。但是，由于四個電壓電平之間的差異更小，對噪聲和傳輸路徑損耗的要求更高，與使用傳統的NRZ方法相比，無誤碼傳輸更加困難，因此使用FEC的誤碼糾正技術被用來確保傳輸質量。所以，對支持PAM4的器件和收發器的評估不僅需要基于誤碼的抖動容限和靈敏度評估，而且還要測量使用FEC的糾錯能力。

  產品概況

  為了滿足上述需求，安立在業界具有最優異輸入靈敏度PAM4 ED上添加了新的FEC分析功能，用于檢測基于400GbE FEC標準的FEC符號錯誤。使用該新功能，隨輸入幅度和抖動條件而變化的誤碼和FEC符號錯誤可以被實時的監視，從而可以快速，可重復地評估何時符號錯誤超過FEC的校正能力。此外，由于此新的FEC分析功能與傳統的抖動容限自動測量軟件兼容，可以支持使用或不使用FEC進行糾錯來支持一鍵式抖動容限測量。

  MP1900A系列信號質量分析儀是用于測試各種高速接口(包括400GbE和將來的800GbE等)的市場領先的誤碼儀。添加了具有FEC分析功能的高靈敏度PAM4 ED MU196040B模塊，將有助于縮短高速器件和收發模塊的開發時間。

  目標市場與應用

  目標市場：400GbE / 800GbE通信設備和器件制造商

  應用：400GbE / 800GbE通信設備和器件誤碼率評估
