戰疫不息，學習不止 | 且看EXFO如何助力光學革命PIC的測試

01背景

      在過去的幾十年中，器件測試的技術發展緩慢。但是，光子集成電路的應用和 5G 網絡的出現，給器件供應商們帶來了新挑戰。當前，他們面臨著一個緊迫的任務，那就是要比以往更快、更準確地測試器件。新一代器件所具有的特性已經讓上一代器件最先進的性能變得多余。而PIC 是光學世界的一次革命。這項令人期待已久的技術已經走出了實驗室，在傳感器、自動駕駛、醫療應用、新一代電信網絡等許多領域得到了應用。

      光子集成電路（PIC）在電信界是一項廣為人知的技術，這主要是由于收發器和無源器件瘋狂發展，它們比光器件更小、更快、更便宜、更環保。從商業和研究的角度來看，PIC也在其他領域（如芯片實驗室、激光雷達技術或量子計算）發展迅猛。

      PIC 的強大之處，在于能夠在芯片上集成光學器件和電子器件。這意味著，光器件在減小尺寸、降低功耗和成本的同時，還提升了生產能力，增加了產量。對于這些芯片而言，研發和制造的核心是光學表征的過程。在整個器件的開發過程中，我們需要一種全新的方法來實現快速、可靠的表征，以便處理需要測試的大量 PIC 器件。測試數據表明：通過設計和制造，產量得到了提升，同時，通過組合和外包裝，集成成本也降低了。

02您可能面臨的挑戰

      · 可靠地測量目前的復雜光器件

      · 需要晶圓測試

      · 快速高效地進行PIC測試

      · 準確地評估器件的質量

      · 將大規模測試自動化

      · 沒有光子測試專業技術

03解決方案

EXFO針對PIC測試的解決方案

——靈活、準確、快速

測試有源器件

      有源器件的測試，如PIC上的激光器和放大器，非常簡單直接。

      光譜分析儀（OSA）可用來測試有源器件，只需要將光源或激光器的輸出端口連接到OSA上，便可以得到光源的光譜信號（如下圖所示）。

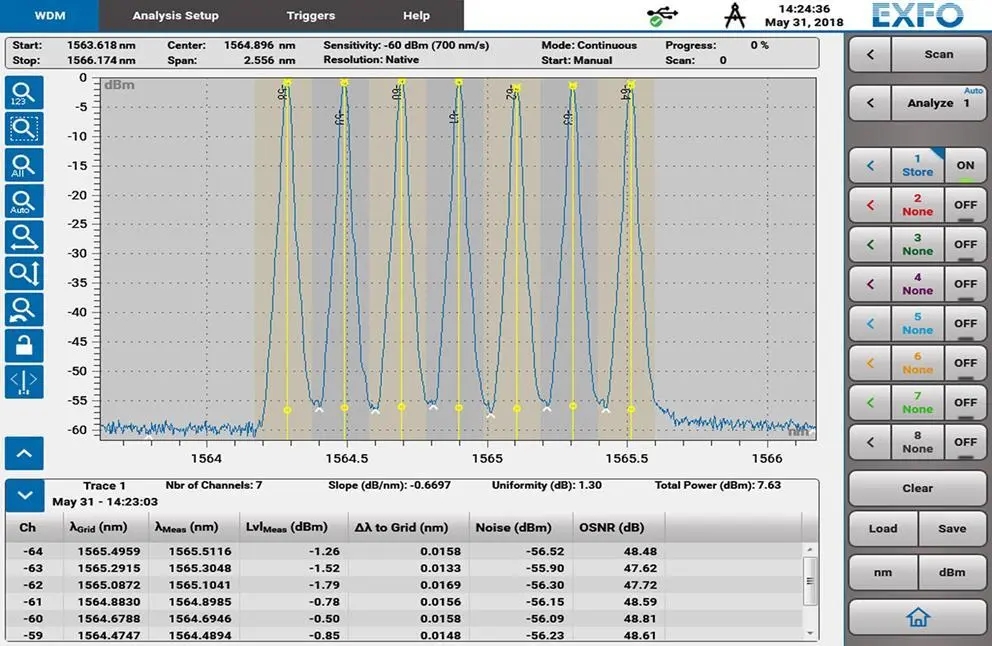

圖1：使用OSA測試有源器件

      業內領先的OSA具有非常迅速的優點，能夠以2000 nm/s的速度，每秒完成五次掃描，這足以進行實時的器件校準，且分辨率非常高，可以測量關鍵的參數，如OSNR和SMSR。

測試無源器件

      在測試無源器件時，CTP10在任何測試條件下都能夠提供快速、準確、可靠的結果。CTP10可以在一次掃描中最多鑒定50個光端口的光譜特性，即使在以100 nm/s的速度進行掃描時，其分辨率也可達1 pm，動態范圍超過75 dB。它采用電子設備和內部處理器，使數據傳輸變得輕而易舉?？梢允褂肧CPI命令遠程控制CTP10，使集成變得更加方便簡單，成為PIC測試自動設置的一個部分。

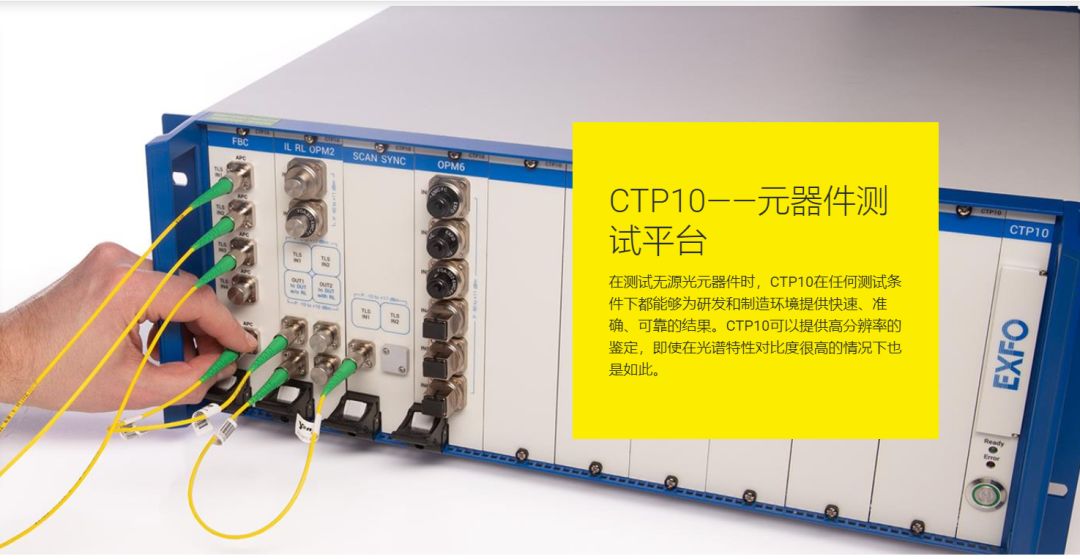

      CTP10器件測試平臺是一個多端口的監測系統，可結合T100S-HP掃頻式可調諧激光器，測量光插損和回?fù)p。這種模塊化平臺最多可安裝50個功率計，非常適用于測試高端口數設備，如AWG，還可以控制多個可調諧激光器并行執行測量，從而提高吞吐量并縮短測試時間。

04主要優勢

1 快速、可靠的結果

      采用研發級解決方案提供一流的測量，提升生產效率。OSA20可在幾秒的時間內鑒定有源器件（如收發器內的激光器、半導體光放大器）。

      即使在嚴格的條件下，CTP10都能夠以皮米分辨率測試無源光器件。

2 面向未來的投資

      靈活性是5G競賽的關鍵。這些解決方案的設計著眼于未來，與研究小組合作完成，因此可以集成到任何晶圓測試處理系統中，包括校準過程。CTP10是一個不斷發展的模塊化平臺，可逐漸在系統上增加其它或新的功能。它兼容多款可調諧激光器。

3 測試準備就緒

      CTP10可安裝在一臺主機內，只需按一次按鈕便可以測試元器件。

      OSA20和CTP10均已配備了分析功能和特別的測試配置，便于輕松安裝設置。

      GUI人性化程度高，沒有犧牲任何性能。

4 完全自動

      只要有全套的SCPI自動化命令，用戶就可以完全控制該測試設備，并將其集成到研究測試或生產測試系統內。

05應用

      · 有源和無源器件測試

      · 馬赫-曾德爾調制器鑒定

      · AWG測試

      · 環形諧振腔光譜測量

      · 收發器：發射激光器測試

06相關產品

CTP10-無源器件測試平臺

      強大的無源光器件測試平臺，適用于測試DWDM網和光子集成電路。

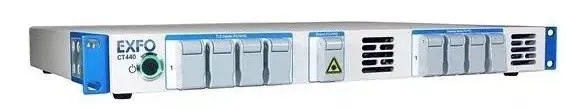

CT440/440-PDL-無源器件測試儀

      是緊湊型的測試儀，用于快速、準確地鑒定無源光器件。

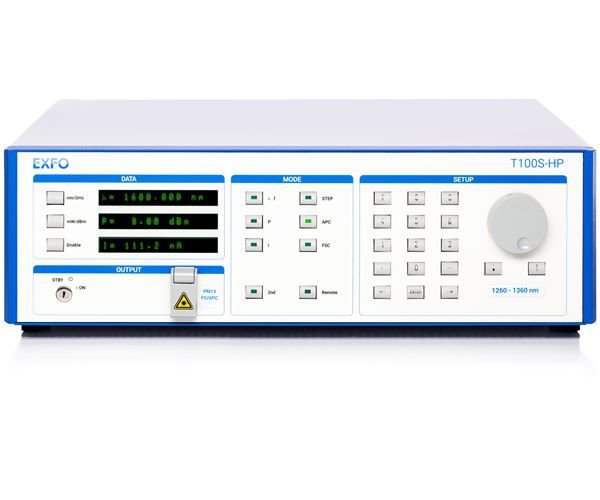

T100S-HP - 高功率可調諧激光器

      先進、經濟高效的解決方案，適用于研發和制造環境。提供超過的90 dB信源自發輻射比。

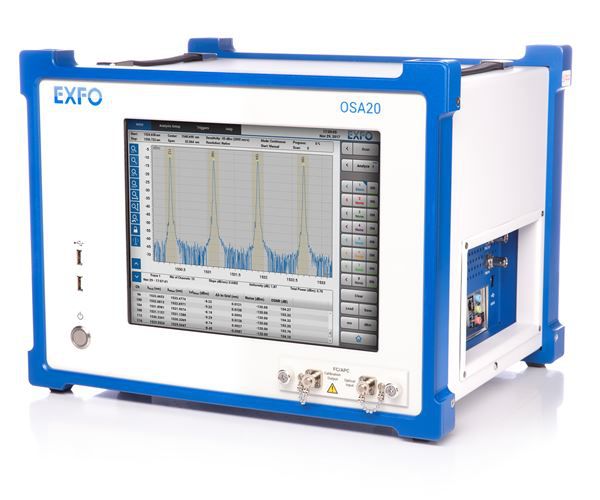

      基于衍射光柵的測試儀，工作范圍為1250 nm至1700 nm。提供快速、精確、高動態范圍的掃描。融合了觸摸屏與多點手勢觸控。
