聯訊儀器推出400G跑流儀、芯片測試機，400G/800G測試方案更加完整

  ICC訊 隨著網絡飛快發展，越來越多的應用需要更多的頻段支持，為滿足運營商骨干網擴容需求，400G將是骨干網升級和新建的方向。對于聯訊而言，我們的解決方案是能夠幫助客戶打造更可靠、更高效、更具成本效益的網絡系統。為此，聯訊推出包括400G 跑流儀，400G/800G 誤碼儀，25G NRZ DCA&28G CDR以及激光器芯片測試機在內的一系列完整測試系統。

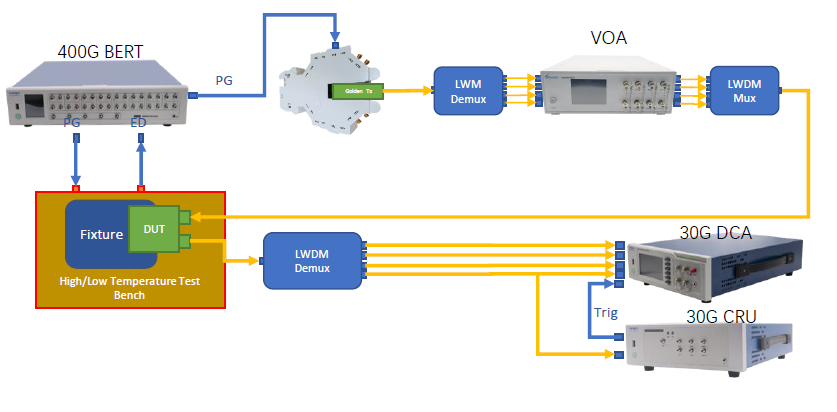

  400G測試方案原理圖

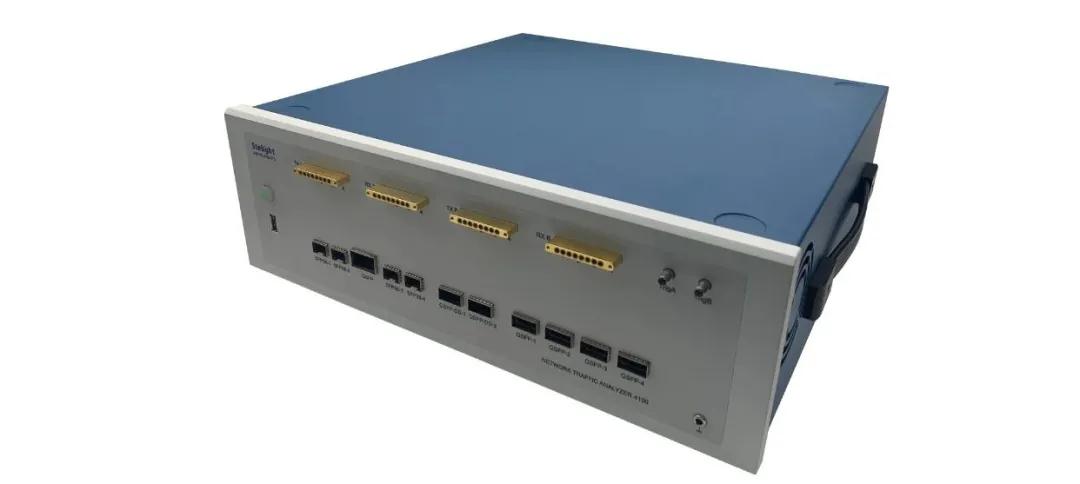

  I. 400G 跑流儀 NTA4100

  關鍵參數

  RS(514，544)實時編解碼

  端口類型: 支持1個OSFP、2個QSFPDD, 4個SFP56端口類型

  以太網的幀長60~16000字節可配置，點對點以太網鏈路連接

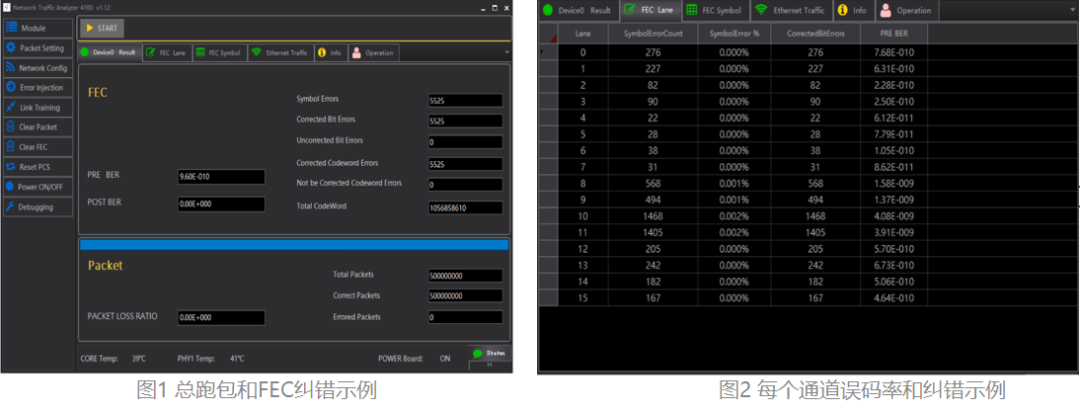

  分析方式：FEC Margin分析，收發包統計，誤碼分析(端口或者每個通道)，PCS通道的統計分析，F(xiàn)EC誤碼注入

  功能特點

  高帶寬高吞吐率，端口速率達400Gbps

  完全符合以太網協議的400G FEC功能實現

  提供400G 以太網MAC/PCS/PMA/PMD層的分析功能，高效診斷產品問題

  豐富的光模塊端口類型，支持通道間的偏移測量

  支持模塊MDIO讀寫

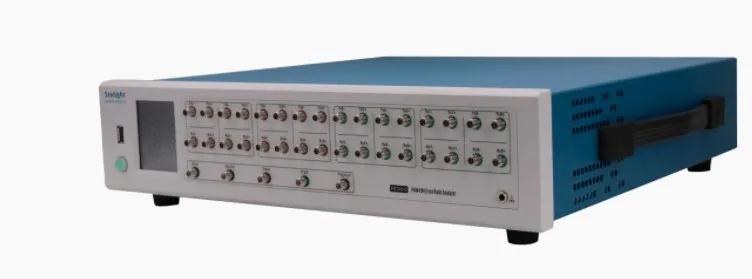

  II.400G/800G誤碼儀 PBT8856/PBT8812

  關鍵參數

  速率最高可到60GBaud (120Gbps @ Pam4)

  輸出幅度(差分)正常模式下凈輸出值>600mVpp

  上升下降時間 <10ps,抖動(rms) <650fs,靈敏度100mVpp

  功能特點

  業務通道最高可支持 8x112 Gbps

  各通道可獨立配置為 NRZ 或 PAM4 信號制式

  快速上升沿、低固有抖動

  內置 RF 開關, 實現軟件程控切換觸發時鐘端口

  支持FEC 分析，包括800G FEC

  提供帶溫循套件的一體式解決方案

  III. 25G NRZ DCA DCA6201

  關鍵參數

  波長范圍 750nm~1650nm;RMS 噪聲15uW 典型值(最大值: 18uW)

  靈敏度(進行模板測試的最小平均功率) –8 dBm

  時基間隔精度 1.5ps

  電通道帶寬 30GHz(典型值),本底噪聲 <1mV(典型值)

  功能特點

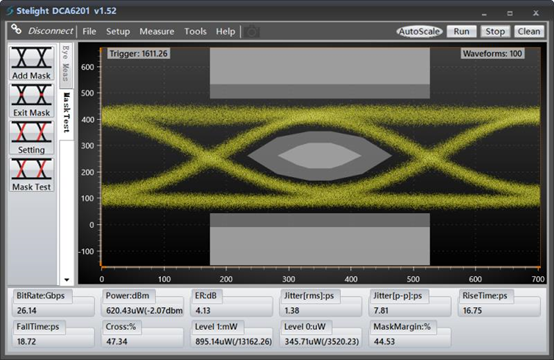

  支持光/電眼圖測試;速率支持28GBaud，25GBaud

  pattern-lock功能選件;PAM4信號測試功能選件

  帶寬高達30GHz

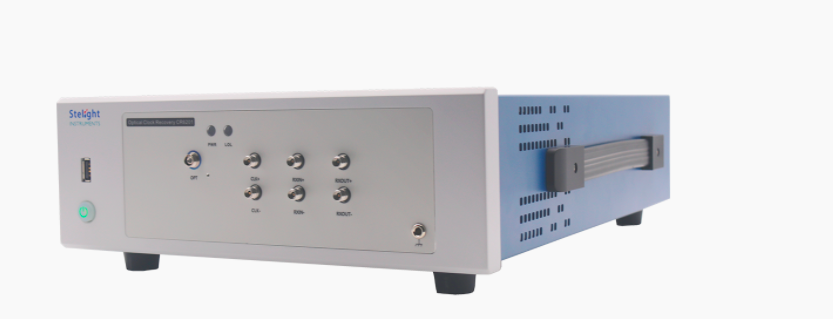

  IV. 28G CDR CR6201

  關鍵參數

  恢復時鐘隨機抖動(RMS) <290fs，速率范圍 20Gbaud~28.9Gbaud

  支持調制類型 NRZ/PAM4，接收機靈敏度 多模-5dBm 單模-15dbm

  輸入光信號功率范圍 <+6dbm，輸入波長范圍 850nm / 1250 ~1650nm

  功能特點

  支持從NRZ和PAM4信號提供時鐘恢復功能，包含可調環路帶寬和可選峰值，具有高靈敏度和低固有抖動性能

  強大的EQ均衡能力，可以從閉合的眼圖信號中恢復時鐘

  集成時鐘恢復單元和光電(O/E)轉換器及光分路器

  支持光信號和電信號的時鐘恢復，同時支持單模多模

  V. 激光器芯片測試機

  關鍵參數光譜測試波長范圍800~1650nm

  LIV測試采用靶面尺寸為10*10mm大面積PD，支持前光與背光測試

  單顆芯片測試時間<6.5s

  Chip ID識別率>99%

  高溫測試重復性：閾值電流Ith<±1%,光功率Po<±2%，電壓Vf<±0.02V，峰值波長<±0.2nm，SMSR<±2dB

  功能特點

      測試載臺采用特殊基材及加工工藝，確保測試載臺高導熱性及測試壽命(>2年)

  支持DFB及EML激光器測試

  支持CW/Pulse 方式加電

  獨特的耦合技術，確保光譜測試準確性

  開放的測試算法定義，智能的數據管理系統，可支持客戶定制

  技術永遠不會停止前進的腳步，聯訊儀器作為國產高端光電測試裝備的領先者，致力于幫助客戶加速創新，創造一個安全互聯的生態網絡環境。努力為光通信產品測試提供更加優質高效的測試解決方案。

      要了解更多，咨詢186-6029-8596。聯訊期待與您攜手并進，共創光明未來。
