高密度新型用戶配線光纜

　    NTT接入網絡系統研究所于2012年7月4日宣布了一個震動光纜領域的消息——這家企業最新開發出了目前世界上最高密度的用戶配線光纜。

　　這一新技術可使光纜重量減輕60%，直徑減少30%，將使鋪設成本下降，即使在山地等惡劣環境中，也有利于鋪設光纜。

　　由7月下旬開始，這一新型光纜將投入實際應用。

　　開發背景

　　用于光通信中的光纖光纜，除了要確?；镜膫鬏斕匦院蜋C械性能之外，還要求其重量盡可能輕，直徑盡可能細。特別是在室外布放的用戶配線光纖光纜，敷設距離可能要超過幾百米。

　　因此，光纖光纜的輕量化，可以在敷設時減少牽引力，在敷設時使用人力少。同時，若光纖光纜直徑小，在管道中布放時它占用的電信管道管孔的空間就小，可提高管孔利用率，減少建設成本。

　　高密度的價值

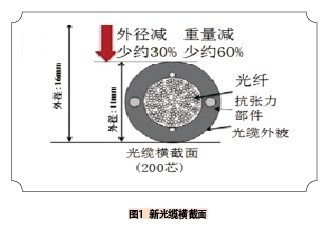

　　NTT研究所開發出的最高密度用戶配線光纖光纜，適合于架空與城市中地下管道中布放。光纜中的光纖數從24芯到200芯，和歷來的骨架式光纜相比，無論是重量還是直徑都大幅降低。如圖1。

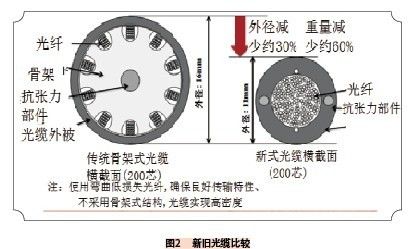

       眾所周知，光纖光纜中的光纖是由石英玻璃材料制成的，當受到拉伸、擠壓等外力作用時，會造成光纖斷裂和光信號損失。因此，傳統的光纜中的光纖都設有保護層，并把光纖放在骨架插槽中來緩沖來自外部的應力。而新型光纜即使受到外力作用，也不易造成光纜中光纖發生彎曲和斷裂。

　　技術特點

　　技術特點1：低彎曲損失光纖

        通常讓光纖產生一個微小彎曲，就可能使光信號產生損失，這次NTT新光纜采用了彎曲低損耗光纖，這是它的一個特色。

　　技術特點2：非帶狀光纖結構

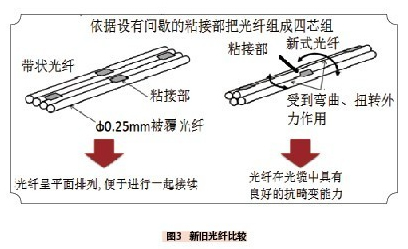

　　在使用多纖芯光纜去構筑光通信網的情況下，為了提高光纖接續效率，常采用讓多個光纖一起接續的技術。為此，國內外廣泛采用帶狀光纖。然而傳統的帶狀光纖結構靈活性欠佳，在高密度情況，當外力作用于光纖上就易出現光纖斷裂和光信號損失增加的可能性。出于這個原因，對高密度多纖芯光纜的直徑，維持抑制體積應變和多纖芯一起接續的平衡是一個非常重要的課題。NTT新開發出的這種光纜，不是采用0.25mm被覆、四芯帶狀光纖，而是采用了間歇粘貼式四芯組光纖，如圖3所示。這種間歇粘貼式四芯組光纖，可以在高密度光纜中靈活應付光纜變形，而且還可以同傳統光纜的四芯帶狀光纖一起接續。
