濟南量子技術研究院發現光學超晶格制備新途徑

  日前，濟南量子技術研究院與山東大學合作，設計并構建了一種實時監測裝置用于探究周期極化鈮酸鋰(PPLN)晶體的鐵電疇反轉動力學，并通過設計新型微納電極結構，獲得更高成核密度，用于制備高精度、高靈活性的周期極化鈮酸鋰晶體，為量子通信、光電對抗、激光顯示、生物檢測等領域的應用帶來新的契機。

  該研究成果發表在國際著名期刊《Small》(JCR一區，IF=13.281)上，文章第一作者為濟南量子技術研究院與山東大學聯合培養博士生劉齊魯，通訊作者為研究院王東周副研究員、劉宏研究員和山東大學桑元華教授。

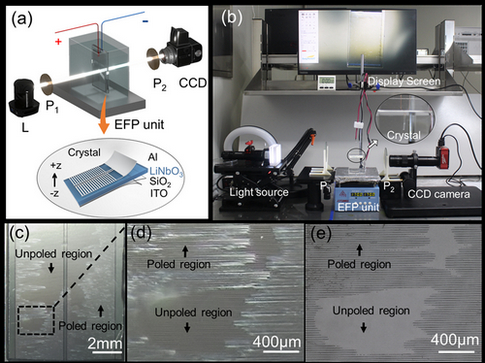

圖1 實時監測裝置圖以及實時監測結果

  光學超晶格晶體是一種重要的非線性光學頻率轉換晶體，具有頻率轉換效率高、設計自由、體積小、成本低等優點，可以實現基質晶體透光范圍內任何波長的激光輸出?；?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e9%93%8c%e9%85%b8%e9%94%82&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">鈮酸鋰鐵電疇的光學超晶格結構(周期極化鈮酸鋰，PPLN)是非線性倍頻、合頻、差頻、光參量振蕩應用的重要器件，廣泛應用于量子通信、光電對抗、單光子成像等技術領域。但是由于疇結構調控動力學不明確，實現精確的超晶格結構一直是制備特定光學應用的主要障礙。

  如何實時監測鈮酸鋰光學超晶格的制備過程，探索疇生長動力學以獲得高精度的超晶格結構是關鍵問題之一。

圖2 普通電極與多孔電極結構局域電場有限元分析

  為了研究鐵電疇反轉動力學，針對固體透明電極外加電場極化方法在高溫下的極化過程監測，團隊設計并構建了一套簡便的實時監測系統，用于原位觀察鈮酸鋰周期極化過程。針對實時監測系統的高精度監測，作者討論了不同極化狀態下的疇成核、生長和全局監測。

  結合有限元分析，疇的成核和生長與電場分布密切相關。團隊提出了一種多孔電極結構，可以更有效、更可控地利用局域電場，從而獲得更高的疇核密度和更高的均勻性。采用多孔電極結合實時監測系統，獲得了2 mm厚的高質量PPLN晶體。采用單共振光學參量振蕩技術實現了1064.2 到3402.4 nm的非線性光轉換，非線性光效率高達26.2%。這項工作為精密超晶格結構的制備提供了一條有效的途徑。

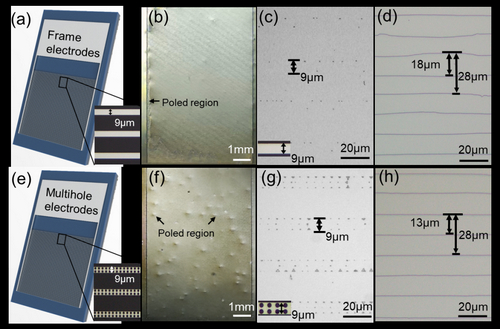

圖3 普通電極與多孔電極結構以及極化結果比較

本工作得到山東省自然科學基金、濟南高新區、山東大學晶體材料國家重點實驗室和濟南市“5150”引才倍增創新人才項目的支持。 論文鏈接：https://onlinelibrary.wiley.com/doi/10.1002/smll.202202761
