OM5：掌聲還是噓聲？

　　Iccsz訊 OM5多模光纖于2016年上市，當時引起了不小轟動，但迄今為止普及率仍很低。為什么會出現這種情況?最初為什么研發OM5?未來前景如何;OM5能夠流行起來嗎?

　　多模光纖始終是局域網(LAN)和數據中心(DC)的主流光纖，原因主要可歸因于短距離的鏈路成本(指光纖、布線和光收發器的成本)最低。但OM1和OM2作為主流產品部署的日子已經不復存在;帶寬更寬的光纖正在主導市場，例如OM3和OM4。而最近，OM5進軍市場。想要了解OM5的誕生情況，必須對光收發器及其遵循標準有一定的了解。

　　首先，我們需要了解符合標準的收發器和專有收發器之間的差異。當我們談?wù)撘蕴W(wǎng)環境下的符合標準收發器時，我們說的是符合美國電氣與電子工程師學會(IEEE) 802.3以太網標準的光傳輸和接收指南。當我們談?wù)搶Ｓ?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=%e6%94%b6%e5%8f%91%e5%99%a8&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">收發器時，我們說的是不符合IEEE標準的收發器，，可能因為所提議物理介質關聯層接口(PMD)技術并未得到足夠的會員投票，因此未被列入標準，或者因為收發器使用的技術不符合一個公開的工業標準。我們必須了解符合IEEE標準的收發器和專有收發器之間的差異，因為最近幾年市場上開始出現各種收發器，其中很多是專有設計的收發器。

　　在以太網從1G升級到100G的過程中，所有符合標準的多模收發器均有一個共同點：他們使用工作在850nm波長的垂直腔面發射激光器(VCSEL)。VCSEL上市伊始，它被設計來發射專為支持多模光纖工作波長850 nm的光源。由于VCSEL的工作波長為850 nm，多模光纖設計和加工制造的后續工作都重點放在了850 nm的光纖帶寬優化上。例如，當推出OM4光纖時，OM4在850 nm工作波長條件下的帶寬相對于OM3得到了顯著提高， OM4在850 nm工作波長條件下可提供 4700 MHz•km的有效模式帶寬(EMB)，而OM3對應的有效模式帶寬為2000 MHz•km。

　　關于多模收發器，我們必須要了解的第二點是并行傳輸?shù)母拍?，有些人將其稱為并行光學。對于1G、10G和25G 的以太網速度來說，多模收發器使用兩根光纖，其中一根用于傳輸信號，另一根用于接收信號。這種傳輸方式通常被稱為串行傳輸，因此使用兩芯光纖設備，收發器的連接器接口是LC雙工連接器。然而，隨著40G 802.3ba以太網標準于2010年得到批準，并行光學的概念得以引入。對于40GBASE-SR4收發器來說，我們使用四根并行光纖傳輸信號，每根光纖傳輸10G，而另外四根光纖每根接收10G信號。所以這些收發器的每個通道均需要八根光纖，因此，多光纖MTP®連接器被定義為這種收發器的連接接口。40GBASE-SR4等并行光學收發器的一個主要特征在于每根光纖傳輸10G信號，交換機上的一個40G MTP端口可以被分支為四個LC雙工10GBASE-SR端口，通?？娠@著降低每端口的供電成本，并獲得更高的交換機端口密度。在這種端口分支情況下，一個具有32 x 40G端口的板卡可分支為128 x 10G通道。對于需要端口分支功能且需要使用40GBASE-SR4收發器傳輸40G超過150 m的網絡管理員來說，，可以使用一種專有的延長傳輸距離收發器eSR4。

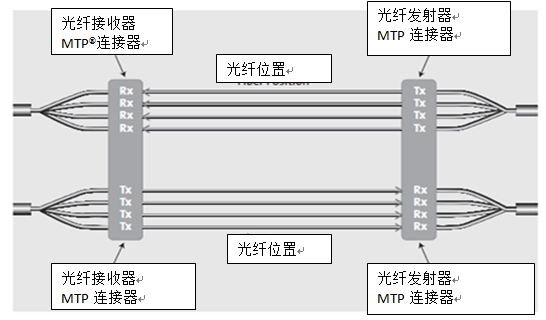

圖1： 40GBASE-SR4 8-光纖并行傳輸

　　準備好了解OM5光纖的作用了嗎?不用擔心，我們已經準備好了。正如我們所說，最近幾年市場上出現了各種專有收發器，例如最開始時的40G BiDi收發器。BiDi收發器是一款2芯光纖設備，每根光纖均可進行雙向傳輸;每根光纖均可傳輸或接收信號，且工作在不同波長(850 nm 和900 nm)。由于BiDi收發器僅需要兩根光纖，因此它被設計用于為已經安裝OM3或OM4雙芯連接的網絡提供向40G遷移的路徑，，從而無需額外安裝MPT連接產品。BiDi收發器已經被驗證是一個支持40G交換機鏈路的好的解決方案。必須注意的是，由于BiDi收發器的每根光纖既傳輸又接收信號，所以不支持端口分支功能。

　　在這場競爭中，還有另一種收發器傳輸技術，短波分復用(SWDM)收發器。與用于40G鏈路的BiDi類似，SWDM收發器僅需要一個兩芯LC雙工連接，不同的是SWDM每根光纖工作在850nm到940nm之間的4個不同的波長上，其中一根光纖專用于傳輸信號，另一根光纖專用于接收信號。

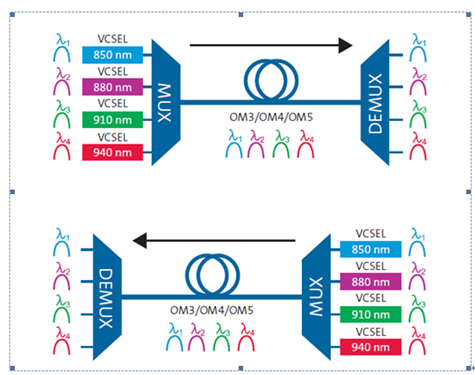

圖2： 40G 2芯 SWDM傳輸(4x10G/波長)

　　對于BiDi來說，SWDM收發器是設計來為已安裝OM3/OM4雙工連接的網絡管理員提供升級到40G的另一種途徑，而無需再額外部署光纖。然而，四種傳輸波長為行業帶來了一個有趣的問題：鑒于OM3/OM4光纖帶寬通常僅針對于850 nm，如何量化這種工作波長高達940 nm收發器的峰值表現?答案是：電信工業協會(TIA)在2014年創建了一個工作小組，為所謂的“寬帶多模光纖(WB MMF)”編制相關指南來支持SWDM傳輸。支持WB MMF的TIA-492AAAE標準于2016年6月發布。寬帶多模光纖實際上是一種OM4光纖，因為寬帶多模光纖仍必須滿足OM4光纖在850 nm波長下EMB≥4700 MHz•km的帶寬標準，，而且寬帶多模光纖還需規定在953 nm的帶寬。在953 nm波長下的EMB參數需要≥2470 MHz•km。鑒于寬帶多模光纖是一種OM4光纖，它的一個早期命名提議是ISO/IEC命名的OM4W。然而，2016年10月的國際投票為寬帶多模光纖提供了一個三位數的命名，就這樣OM5光纖誕生了。

　　總結一下，上文中我們討論了收發器的類型，以及OM4光纖與OM5的對比情況。

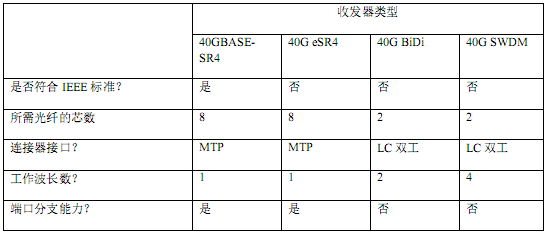

表1：40G收發器總結

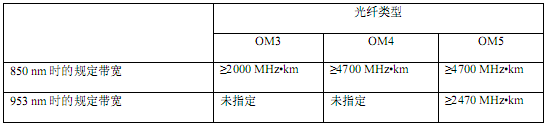

表2：OM3/OM4/OM5光纖帶寬總結

　　由于OM5光纖已經面世且其定價高于OM4，它一定能夠提供更多的價值?應該是的，否則就不需要為它制定行業標準了。這就是為什么我們需要考慮各種不同多模光纖/收發器組合的距離傳輸能力的原因。即使大多數企業目前尚未運行100G(目前主要被超大型數據中心運營商所采用)，但考慮到更高速網絡將會在不遠的將來到來，所以我們根據使用標準連接的已公布收發器制造商規范，評估40G和100G的距離傳輸能力。

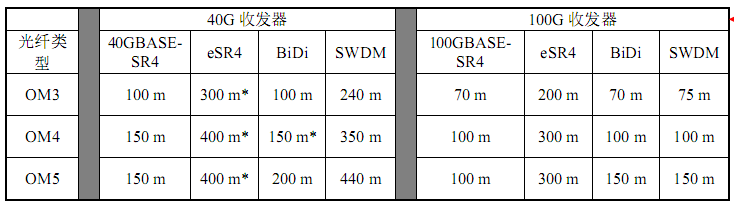

表3：不同光纖類型和收發器類型的傳輸距離(米)

　　注釋1：距離代表收發器制造商公布的參數;有些交換機供應商提供不同的參數。

　　注釋2：帶*標的項目可實現更長的傳輸距離，使用市場上存在的某些連接解決方案。

　　這里我們觀察到什么?

　　首先，使用SR4或eSR4收發器，由于這些收發器僅工作在850 nm波長，所以O(shè)M4相對于OM3傳輸距離更長，因為OM4和OM5在850 nm滿足同樣的帶寬規范，所以OM5對OM4沒有傳輸距離優勢。

　　在40G條件下，使用OM5的BiDi和SWDM均相對于使用OM4具有傳輸距離的優勢，因為這些是多波長收發器。然而，使用OM4光纖的BiDi 和SWDM分別能傳輸150m和350m已經非常遠，并對于大多數多模光纖應用來說已足夠。例如，已公布的行業數據顯示在數據中心，90%至95%的OM3/OM4鏈路長度小于等于100m。

　　在100G條件下，OM5的距離優勢適用于BiDi和SWDM收發器，因為OM5可提供高達150 m的傳輸距離，相比之下，OM4的傳輸距離僅為100 m。最長300 m的傳輸距離可以通過使用OM4光纖或OM5光纖的eSR4收發器提供。

　　所以考慮到這些因素，如何恰當?shù)氖褂?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=OM5&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">OM5?答案是“看情況而定”。為了做決定，我們必須了解很多與網絡速度有關的參數、需要的傳輸距離，以及所使用的收發器技術。

　　例如，若您計劃使用符合標準的收發器，則您可使用SR4型收發器，而OM5相對于OM4沒有任何優勢?；蛘?，若您知道未來需要提供端口分支能力，則您可使用SR4或eSR4型收發器，同樣地，OM5相對于OM4也沒有任何優勢。

　　若您計劃使用 BiDi或SWDM收發器，則網絡傳輸速度和距離變?yōu)榱藳Q定性因素。正如我們所說的，在40G的世界中，大多數網絡管理員不會使用很多傳輸距離超過150 m的鏈路，所以O(shè)M4可滿足大多數需求，而OM5 / SWDM組合可使傳輸距離達到440 m，只對少數人有價值。然而，若您計劃擴展至100G，則您將有大量傳輸距離超過100 m的鏈路，此時OM5的使用優勢凸顯出現，因其傳輸距離比OM4多50m。鑒于只有一部分網絡管理員的多模光纖鏈路超過100m，而且企業局域網或數據中心很少部署100G網絡，這就解釋了OM5迄今為止普及率較低的原因，只是簡單的因為不需要。

　　未來前景如何?好吧，如果我們有一個水晶球的話，我們更愿意用它來預測彩票號碼，而不是預測光纖的部署趨勢。然而，當企業部署100G開始變得更普遍時，若需要傳輸距離達到150 m的話，則OM5的吸引力更大。OM5確實可為使用BiDi或SWDM收發器部署100G網絡并需要鏈路長度在100~150 m之間的網絡管理員提供一些價值。OM5目前并未被包括在任何已公布以太網或光纖通道標準中作為一個物理傳輸媒介選項，然而，若未來以太網或光纖通道采用SWDM收發器的話，將OM5光纖和OM3/OM4光纖一樣列入標準中可用光纖選項將是合乎邏輯的。有一件事情是肯定的：滿足傳輸距離的前提下，鏈路成本最低的方案將會取勝。

　　作者：Scott Gregg 康寧光通信亞太市場總監
