400G研究如火如荼 2017年將迎來關鍵進展

　　ICCSZ訊  基于100G的OTN/WDM技術自2013年起已在運營商網絡規模商用，成為干線網和城域網的主流速率。隨著“寬帶中國”戰略的持續深入，移動互聯網、高清視頻等新興業務持續爆炸性的增長，運營商網絡的傳輸帶寬需求呈不斷上升趨勢，這對于400G等超100G技術和產業發展起到了明顯的推動作用。

　　經過數年發展，400G技術將在2017年迎來新的發展態勢，下面從技術標準、產業推進、應用需求、關鍵技術等方面進行分析。

　　400G國際、國內標準逐步成熟

　　400G相關國際標準主要在ITU-T、IEEE和OIF三大國際標準組織進行，ITU-T主要對于400G物理層和400G OTN開展標準化;IEEE主要規范400GE和200GE等客戶側接口;OIF針對互聯互通和有關光電接口和接收機等展開研究。

　　IEEE802.3主要開展客戶側接口400GE(802.3bs)的標準化工作，并與后來增加的200GE接口同時進行研究。該項目于2014年3月正式立項，在標準討論過程中關于單模光纖的具體光接口技術方案和FEC選擇等爭議較大，導致整個標準化進程滯后于初始計劃，但經過產業界各方的共同努力，草案D1.0于2015年9月推出，目前已經進入草案D3.0的征求意見階段，預計在2017年底能夠正式發布標準，具體的標準制定時間計劃表見圖1。

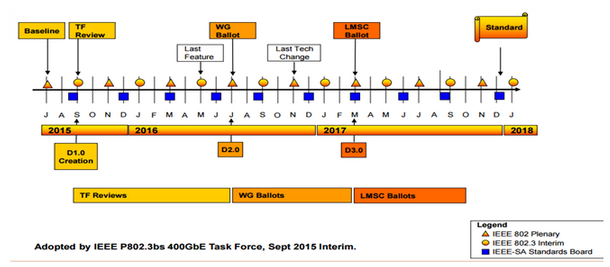

圖1 IEEE 802.3bs標準制定時間計劃表

　　ITU-TSG15的Q6和Q11分別負責超100G物理層和光傳送網(OTN)邏輯層的標準化工作，其中Q6主要把超100G應用的新型物理傳輸技術納入到G.sup39文件之中，但對于超100G的具體物理傳輸參數的標準化工作尚未開展;Q11主要研究超100Gbit/s OTN的標準化工作，與超100G(包括400G)有關的OTN邏輯結構在2016年3月正式通過的G.709的修訂版中已經體現。另外，隨著IEEE 802.3有關標準的逐步推進，與其相關的映射方式等也將在Q11進一步明確。

　　OIF(光互聯論壇)的物理鏈層(PLL)工作組主要負責光電模塊及高速接口等標準化工作，2015年已經發布了“400G應用有關的技術選擇”白皮書，同時也在2016年底立項多個與400G速率相關的項目，其中最典型的包括傳輸距離為120km(ZR)的光接口標準化項目(400ZR Interop，oif2016.400.04)，計劃2018年第3季度完成，以及在FlexE接口中增加200GE和400GE速率的項目(FlexE2.0，oif2016.361.01)等，計劃在2017年年底完成。。另外，OIF目前同時尚有CEI-112G、CEI-56G、靈活相干DWDM傳輸框架、高帶寬相干調制功能、高帶寬集成相干接收機、CFP2-DCO、CFP8-ACO等方面的研究。

　　國內中國通信標準化協會CCSA TC6的WG1和WG4開展400Gbit/s的標準化研究工作，與國際基本同步，已經在2016年立項了多個與400G系統和器件有關的技術要求和測試方法，預計在2017年將加快研究和標準制定進程。

　　綜上來看，400G有關的國際標準將逐步在2017年成熟完善，國內與系統設備直接相關的標準也已經進入標準研究階段，隨著有關標準的成熟推出，將為后續400G產業發展起到較大的推動作用。

　　400G的研究試點方興未艾

　　國內三大運營商非常關注400G技術的發展和測試評估，中國移動在2014年率先啟動400G多設備廠家和多光纖類型實驗室測試，驗證了4x100G-QPSK(@125/150GHz)和2x200G-16QAM(@75/100GHz)兩種技術方案，在現網完成了西安-鄭州-信陽兩種光纖的現網測試，結果表明當時的16QAM技術難以滿足省際干線傳輸需要。

　　2015～2016年期間中國移動始終關注400G技術的進一步發展，同時也對部分新研制的超100G模塊結合ROADM技術進行了初步驗證，預計2017年對于400G技術和性能將進一步開展測試驗證。

　　中國電信2014年下半年完成400G技術實驗室測試，對傳輸能力、系統余量、傳輸代價等指標進行驗證，并在近兩年持續關注400G技術最新發展。

　　而中國聯通從2016年在山東和新疆的一級和二級干線啟動新型光纖和400G現網試點驗證工作，以評估系統的傳輸性能和環境適應性。在試點過程中將普通光纖和G.654光纖混合組纜，以評估新型光纖的實用性能，其中山東段是管道光纜，長400多公里，新疆段是架空光纜，長140公里。2016年年末到2017年前半年，中國聯通將開展400G光系統的測試評估工作。從目前的技術與發展和商用產品驗證來看，400G將成為高速傳輸領域新熱點，原型設備形式多樣，測試和試點應用廣泛開展，

　　400G應用需求逐步明晰

　　從目前的需求現狀來看，400Gbit/s技術的傳輸需求主要來自以下幾個方面：一是IP骨干網和干線光傳送網大容量傳送，根據相關預測，未來我國運營商干線網流量的年增長率依然會高達40%左右。到2020年核心骨干網帶寬需求將可能達到2011年的20～25倍，鏈路容量可能達到100T，節點容量有可能超過400T。二是數據中心互聯，目前比較大的數據中心出口帶寬可達到一百～幾百Gbit/s以上，每年還以50%以上的速度在增長，2015年已經開始出現單波長400Gbit/s需求，2020年預計出現1Tbit/s需求。隨著云計算的發展，使得不同數據中心之間的物理界限日益模糊，數據中心互聯的帶寬需求將進一步提升。而行業專網如現代科學計算高速數據網絡、金融網絡金融系統網絡的帶寬需求也在逐年增加，都在推動傳輸容量的進一步提升。

　　目前國內外主流廠商如華為、中興、烽火和諾基亞等均發布了其400Gbit/s樣機，其他廠家也在積極開發當中，從了解到的信息來看，目前400Gbit/s傳輸大多采用多波長復用的方案(即2個200G波長拼湊成400G，或4個100G拼成一個400G)，單纖傳輸容量可以從當前的C波段8T提升到12.8T(采用4×100G方案)或者21.3T(采用2×200G方案)。

　　對運營商省際、省內骨干網而言，由于存在1000km以上的超長距離傳輸需求，4×100G方案能夠?qū)崿F(xiàn)但需要現有系統支持靈活間隔。2×200G則必須結合低損耗或超低損耗光纖以及新型低噪聲光放大器、采用降低頻譜效率的方式等才可能實現。

　　城域網、數據中心等的大帶寬互聯可能率先采用400G，2×200G或4×100G都可達到傳輸容量和傳輸距離的一般需求。對于小容量的匯聚場景，光子集成(PIC)可能是更具競爭力的解決方案。

　　解決方案多樣化，需按需選擇

　　相對于100G技術，400G無論在客戶側還是在線路側均將發生顯著變化。對于客戶側而言，經過近3年的研究和標準化推進，400GE在邏輯和物理接口結構、傳輸距離、調制格式、單通道波特率等關鍵參數已達成共識并已寫入IEEE 802.3bs標準。

　　就技術本質而言，400G線路側接口技術面臨的主要問題是傳輸距離和頻譜效率的平衡問題。在技術方案方面，400G線路技術將重用100G成功應用的偏振復用、基于相干的數字信號處理、相位調制等技術理念，但在具體應用時將面臨兩個主要制約因素：一是由于速率相對于100Gbit/s提升了4倍，如果采用完全相同的技術，那么對于光電器件的帶寬響應也要提升4倍，顯然目前的器件無法滿足;二是傳輸性能問題，速率提升后接口對于光信噪比的要求顯著增高，這就意味著傳輸距離將會明顯縮短。因此，400G技術選擇不僅僅是簡單的100G技術方案拷貝，而是要結合400G實現的限制因素后綜合選擇。

　　對于400G速率面臨的以上兩個問題，目前業界主要從多方面探索解決，一是傳輸載波不再限制于單個載波，而是引入多子載波的概念將單獨光域載波的傳輸速率降低;二是采用更高階的調制降低實際信號的波特率，譬如引入16-QAM;三是引入特定的復用技術降低傳輸損傷或者波特率等，譬如基于奈奎斯特的子載波復用技術、基于光域或者電域的正交頻分復用(OFDM)技術等。從目前400Gbit/s業界普遍采用的技術方案來看，基于QPSK調制并采用奈奎斯特濾波的4載波方案、基于16QAM/8QAM/QPSK調制的2載波方案是目前典型的實現方案，同時也有一些短距離傳輸?shù)幕趎-QAM單載波實現方案(譬如OIF的400ZR Interop項目)，而實現較為復雜的OFDM技術應用到400Gbit/s線路側接口的可能性很低，或許在未來超400Gbit/s技術將可能采用。從目前測試驗證和公開報道的結果來看，基于QPSK調制并采用奈奎斯特濾波的4載波方案的傳輸性能與現有的100Gbit/s性能接近，但頻譜效率提升力度不夠，僅提升1.6倍(達到3.2bit/s/Hz)左右，相對于100G技術在集成度和成本方面優勢不大，預計實際網絡中應用的可能性較低，而基于2載波的400Gbit/s技術將是城域和干線后續應用的主流技術，但由于不同調制格式支持的傳輸能力不同(譬如16QAM傳輸距離為600km量級，8QAM為800km量級，QPSK大于1000km)，需要根據實際傳輸距離、性能和系統成本等需求擇優選擇。因此，現有的400G線路側技術方案沒有一種同時兼顧傳輸距離和頻譜效率的最優化，只能根據實際傳輸需求選擇適合的技術方案，同時結合靈活柵格和ROADM等技術實現靈活組網，但這也不排除后續發展過程中其他更優勢方案的推出。

　　對芯片、器件和光纖等將提出新要求

　　400G技術的技術研究和逐步試點應用將對于高速傳輸技術產業鏈的持續完善和發展起到推動作用，對于器件和光纖介質方面都會有不同程度的影響和推動。

　　首先，400G長距離傳輸目前的主流技術預計將沿用100G器件的工作速率，這將進一步延長100G相關核心器件的生命周期。

　　其次，為了支持400GE客戶接口和400G線路接口的新型調制碼型等，新型支持更高速率的電域和光域芯片、器件、模塊和傳輸設備將不斷研制和推出。

　　再次，為更進一步增加400G線路的傳輸距離，一些更低損耗和更大有效面積的新型光纖、更低噪聲的光放大器等將可能會逐步引入和部署。

　　最后，400G相關產品的應用將與OTN/ROADM、SDN等技術的結合更加緊密，進一步擴展高速傳輸技術的應用模式，同時為未來更高速率傳輸技術的技術研究和產業化推廣奠定基礎?？傊?A href="http://odinmetals.com/site/CN/Search.aspx?page=1&keywords=400G&column_id=ALL&station=%E5%85%A8%E9%83%A8" target="_blank">400G技術未來將逐步推動元器件、模塊、設備、新型光纖、應用部署等相關高速傳輸產業鏈多個環節的進一步發展和革新。

　　400G技術經過多年的發展，在技術、標準、產業等方面都取得了不少進展，2017年隨著技術標準的逐步成熟，相信在關鍵技術和產業等方面也會逐步取得更大進展，400G技術同時也對于芯片、器件以及光纖介質等有一些新的要求和影響，需要產業界各方共同努力推動400G技術和產業的發展。
