激光雷達核心收發器件的濱松演進思路

  ICC訊 第六屆汽車激光雷達前瞻技術展示交流會于2024年6月21日至22日在蘇州國際博覽中心成功落幕，此次盛會旨在推動激光雷達、車載光纖通信及先進封裝行業邁向更高質量的發展。

  在6月22日下午的分論壇一探測器專場中，備受矚目的濱松中國激光雷達產品負責人蔡紅志率先登臺，為與會者帶來了一場深入的專題報告，即《濱松激光雷達核心收發器件的演進思路》。在這份報告中，蔡紅志深入剖析了激光雷達核心技術的演變歷程，以及濱松在這一領域內的創新與實踐，為行業的高質量發展提供了寶貴的思路與見解。

  報告重點從三個方面闡述了濱松在激光雷達核心收發器件的產品研發思路和目前進展。

  一、高性能NIR SiPM器件的產品進展和未來規劃

  濱松持續升級NIR SiPM的性能，推動905 nm和940 nm激光雷達以更低的成本達到1550 nm激光雷達測距效果，300 m@10%反射率。

  首先，濱松提供多樣化的NIR SiPM產品形態，包括單通道、1D陣列和2D陣列，以滿足不同應用場景的需求。此外，濱松還致力于探測器的定制化服務，根據客戶的具體需求提供個性化的解決方案。

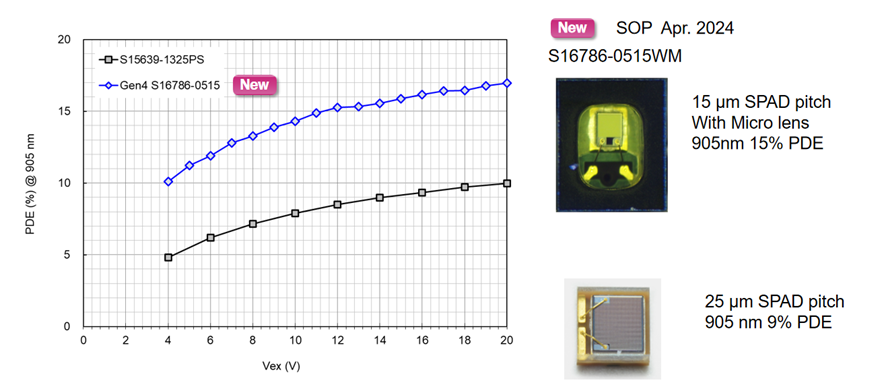

  在已量產的Gen4 SiPM S16786系列產品上，濱松展現出了顯著的進步。相較于上一代S15639系列產品，S16786采用了更小的cell尺寸(從25 μm縮減至15 μm)，并融入了更先進的芯片結構設計。這一創新使得S16786在PDE(光子探測效率)參數上取得了顯著提升，同時噪聲參數也得到了優化。

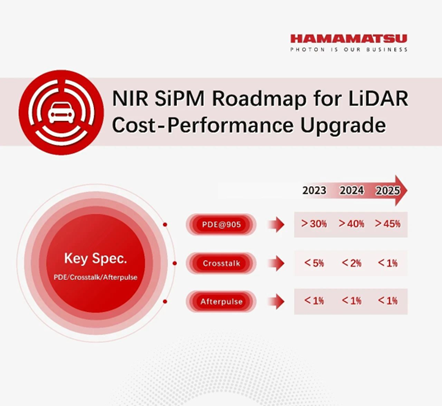

  展望未來，濱松在高PDE、高動態范圍、短恢復時間、低串?dāng)_以及高溫度可靠性等方面持續投入研發力量。特別是在高PDE和低串?dāng)_方面，濱松正通過不斷改善SiPM的芯片設計和生產工藝，力求實現更高的性能。對于正照式SiPM，濱松預計近期將實現905 nm下PDE達到40%，crosstalk(串?dāng)_)低于2%的突破;而對于背照式SiPM，濱松更是有著更高的目標，即未來實現905 nm下PDE高達45%，crosstalk降至1%以下的卓越性能。

  在高動態范圍和短恢復時間方面，濱松在現有15 μm cell的基礎上，同步開發了10 μm cell的SiPM產品，以滿足客戶對高動態范圍和短恢復時間的需求。未來，濱松還將繼續開發更小cell尺寸的SiPM產品，進一步優化小cell SiPM的性能。在高溫度可靠性方面，濱松的Gen4產品已經通過了-40℃~125℃的高低溫可靠性測試，充分滿足了部分客戶對器件極限環高溫125℃的可靠性需求。

      二、SiPM vs. SPAD方案的對比、SiPM+ASIC的產品進展和訂制化開發思路

  在探討激光雷達的核心組件時，業內對于SiPM+ASIC與SPAD+ASIC兩種方案的選擇常存在困惑與誤解。濱松公司針對這一熱點話題，帶來了深入的分析與獨到的見解。

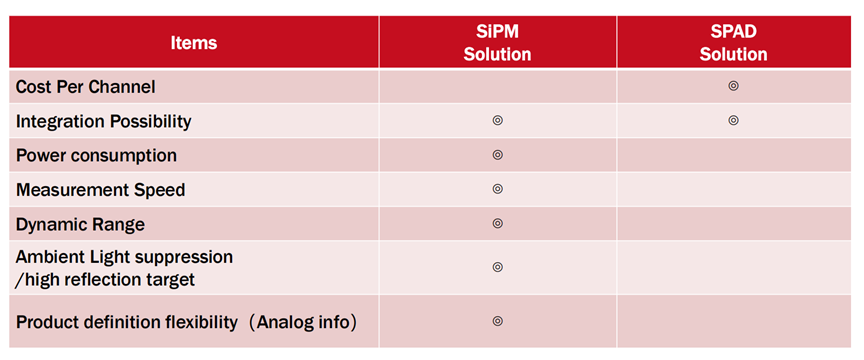

  就通道數和單通道成本而言，采用TCSPC測距原理的SPAD方案確實在高線數激光雷達(≥196線)應用中表現出獨特的優勢。然而，濱松認為，在方案集成度上，SiPM+ASIC方案同樣能夠達到與SPAD+ASIC相媲美的效果。

  更值得一提的是，在器件功耗、單次測距速度、測距動態范圍、背景光抑制以及強反射物體處理等方面，SiPM+ASIC方案展現出了更多的性能優勢。此外，該方案還提供了器件定義的靈活性，允許更多的波形模擬信息被捕捉和利用。

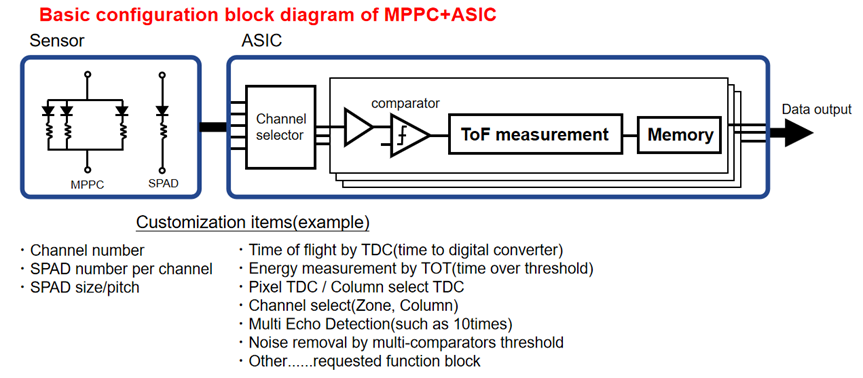

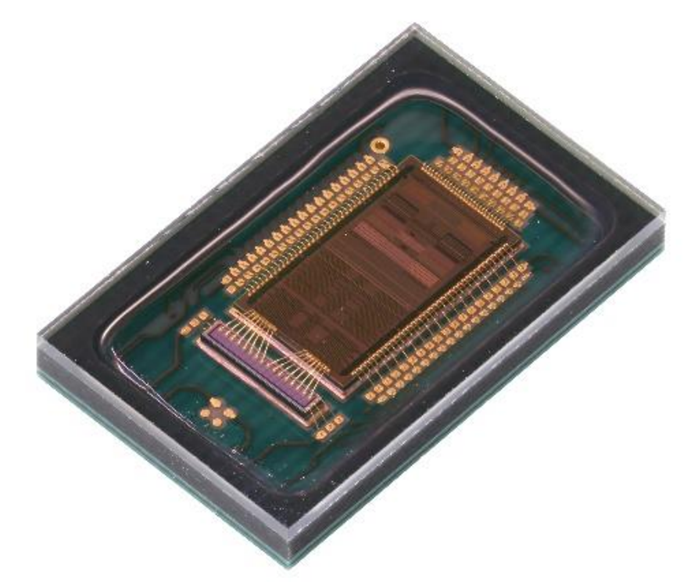

  緊接著，濱松隆重推出了其最新研發的百元級16ch SiPM+ASIC器件，并深入闡述了濱松在SiPM+ASIC領域的訂制化思路。這款新型器件內部集成了先進的Gen5 SiPM(PDE 23%)，而其ASIC部分則針對SiPM的輸出特性進行了精準的功能匹配，集成了閾值控制、TDC(時間數字轉換器)和波形高度測量功能。此外，器件還具備8次多回波功能，為激光雷達客戶提供了更為便捷的使用體驗。

  與此同時，濱松致力于提供靈活的SiPM+ASIC訂制服務，以滿足用戶在探測器端的多樣化需求。這種訂制化思路不僅體現了濱松對技術的深刻理解和應用能力，也展現了其對于客戶需求的高度重視和滿足能力。通過提供個性化的解決方案，濱松助力激光雷達行業實現更高的發展水平。

  三、高性能EEL激光器產品進展和規劃

      在高性能EEL激光器部分，重點介紹了濱松在高功率(多堆疊)、多通道、低溫漂三個方向上的產品規劃。

      在高功率輸出方面，濱松已經擁有多款技術領先的激光器產品，包括3堆疊、4堆疊和5堆疊的型號。為了滿足市場對更高功率的迫切需求，我們計劃在未來推出更加先進的7堆疊激光器產品。針對激光器的通道，濱松提供多樣化的選擇，涵蓋1ch、4ch和8ch等多種通道產品，同時我們也支持定制化的通道解決方案，以滿足不同客戶的特定需求。在激光器的性能上，我們特別注重低溫漂特性。濱松提供的激光器產品擁有卓越的低溫漂表現，溫度漂移系數低于0.07 nm/℃，這一性能優勢使其能夠更好地與基于SiPM探測器的激光雷達系統相匹配，確保系統在不同溫度環境下的穩定性和可靠性?！腹庵鼓埽男纳?，我們由衷地期待憑借濱松的技術和產品升級，為用戶帶來持續的性能改善和優化，在激光雷達這個高競爭的賽道上持續提升參數競爭力，在批量交付的過程中保持零不良率的質量目標，在這場激烈的“剩者為王”競爭中，取得優勢并實現一級又一級的自動駕駛升級的目標。
