OFC23：什么是100ZR?它為何這么重要?

  ICC訊（編譯：Nina）2022年6月，收發器開發商II-VI公司(現為Coherent公司)和光網絡解決方案提供商ADVA宣布推出業界首款100ZR可插拔相干收發器。電信行業關于400G以上相干技術的未來討論通常集中在800G產品上，但針對網絡邊緣和商業服務中的某些應用，大家對“降級(Downscaling)”到100G相干產品的興趣越來越濃厚。本文將討論推動這種轉變的市場和技術力量。

  電信部署中的100G傳輸需求

  400ZR可插拔器件已經成為數據通信應用的主流，但對于光網絡邊緣來說，它們過于昂貴和耗電。因此，運營商對100G可插拔器件非常感興趣，這種器件可以像400ZR可插拔器件一樣，以緊湊的外形容納相干光學器件。業界將這些可插拔設備標記為100ZR。

  最近發布的Heavy Reading調查顯示，超過75%的受訪運營商認為，100G相干可插拔光學器件將在其邊緣和接入發展戰略中廣泛使用。然而，這種興趣并沒有真正體現在100ZR市場上，因?yàn)檫€沒有價格合理或節能的產品可用。該行業能提供的最多的是400ZR可插拔，以其節能模式(Powered-down)提供100G容量。

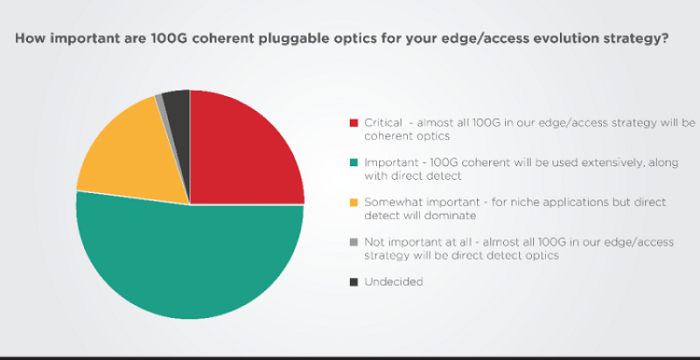

圖一：100G相干可插拔光學對于您的邊緣/接入進化策略有多重要?(來源：Heavy Reading調查)

  100ZR及其實現技術

  隨著最近II-VI和ADVA的宣布，該行業首次嘗試了原生100ZR解決方案。這種新型100ZR解決方案的一些關鍵規格包括：

  - QSFP28外形，與QSFP-DD非常相似但尺寸略小
  - 5W功耗
  - C-temp和I-temp認證，可應對惡劣環境

  與QSFP-DD 400ZR收發器的15W規格相比，5W功率要求大幅降低。實現這一規范需要專門針對100G收發器進行優化的數字信號處理器(DSP)。

  收發器開發人員通常從不同的供應商采購DSP、激光器和光學引擎，因此所有這些芯片都是彼此獨立設計的。這種設置縮短了上市時間，簡化了研究和設計過程，但同時也需要在性能和功耗方面進行權衡。

  在這種情況下，DSP就像一把瑞士軍刀：為不同類型的光學引擎設計的萬事通，但什么都不精通。為特定的光學引擎和激光器共同設計和優化的DSP可以顯著提高功率效率。

  通過規模實現100ZR的成本效益

  使100ZR相干光收發器更經濟實惠也是一個批量生產的問題。如果PIC的產量可以從每年幾千個芯片增加到幾百萬個，那么每個光學芯片的價格就可以從幾千歐元下降到幾十歐元。這樣的生產規模需要更高的前期投資，但結果是更多客戶可以購買更容易獲得的產品。

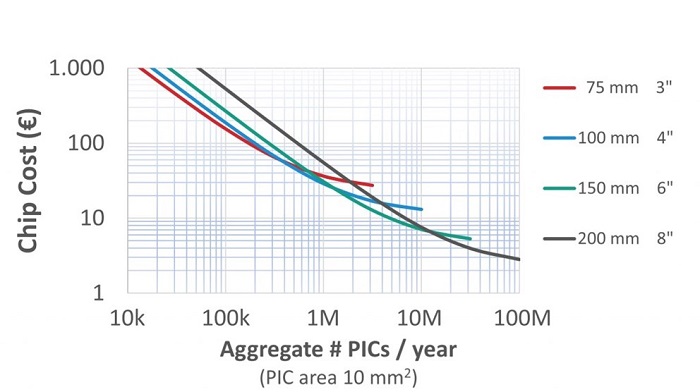

圖二：模擬光子集成芯片(PIC)成本作為每年生產的PIC總數量的函數。產量的指數級增長導致成本的指數級下降。資料來源：Meint Smit, TU Eindhoven教授提供的模型和圖表。

  實現這一生產目標需要光子學制造鏈向電子產品學習，并利用現有的電子產品制造流程和生態系統。此外，收發器開發人員必須尋找值得信賴的大規模制造合作伙伴，以確保芯片和封裝的安全和大批量供應。

  總結

  正如Heavy Reading調查所顯示的，邊緣/接入應用對100G相干可插拔光學器件的興趣非常濃厚，運營商已經確定了其網絡中的關鍵使用案例。過去，沒有真正的100ZR解決方案可以解決這一問題，但使用優化的DSP和光源以及高容量制造能力，最終可以提供一種可行且價格合理的100ZR產品。

  OFC談100G和光接入網

  100ZR和其他100G的網絡邊緣相干解決方案將成為OFC2023會議上的一個話題(您可以訪問2423展位的EFFECT Photonics，在那里您可以了解更多信息)。還有一些關于光接入網的演講和活動，可能會提及即將到來的100G技術：

  1. Short Course：一堂關于先進光纖接入網絡的短期課程(SC485)
  2. Panel：一場關于Connectivity for Beyond 5G的論壇談?wù)?Panel)，將探討未來移動架構中需要什么樣的光接入解決方案
  3. Workshop 1：主題關于未來光纖接入是否良好，并探討該領域的當前和潛在趨勢
  4. Workshop 2：主題關于直接檢測和相干技術之間界限，將探討在數據中心和接入網絡中都有用的“Coherent lite”解決方案
  5. Tutorial talk：主題關于100G及以上的PON和短距離光網絡
  6. Technical session：主題關于靈活相干PON，包含來自學術界、工業界和標準組織CableLabs的演講(W1I)

  作者：Harald Graber，EFFECT Photonics首席商務官

  原文：What is 100ZR and Why Does it Matter | OFC | https://www.ofcconference.org/en-us/home/news-and-press/ofc-blog/2023/february/what-is-100zr-and-why-does-it-matter/
