超長距離 超大容量 國際海纜通信系統助力全球一體化

  ICCSZ訊 隨著國家“一帶一路”政策的逐步推進，以及“全球一體化”進程的逐漸加速，國際海纜通信系統作為國際間緊密聯系的重要途徑，其經濟效益及社會效益日趨突出，近年來隨著國際巨頭OTT企業如Facebook、微軟、谷歌、亞馬遜、阿里、騰訊、百度等在大帶寬大數據需求的不斷增長，國際海纜建設由原來單一的運營商建設模式逐步向運營商與企業共建或企業獨建的模式轉變，海纜系統的設計也越來越多地趨于大容量、大芯數、低成本、低延遲、高安全。對于整個生命周期在25年以上的國際海纜系統來說，要求我們著眼于未來，建設更加卓越的國際海纜通信系統。

  數據被稱為是21世紀的石油，國際海纜是輸送數據石油的主干管道。據統計，全球90%以上的國際數據是通過海底光纜進行傳輸，海纜系統是當代全球通信最重要的信息載體。全球的海纜網絡建設正步入高峰期，世界各國都在爭先恐后的占據稀缺路由資源建設海底光纜。從2014年開始海纜需求量呈逐年增長趨勢，今年海底光纜的建設總長度有望突破120000km。國際海纜的互聯互通決定一個國家的國際通信水平，與未來國際流量發展預期和世界主要國家相比，我國的國際海纜發展明顯不足，現階段美國的海纜數量是我國的8倍，人均帶寬容量是我國的近20倍，日本的海纜數量是我國2倍多，人均帶寬是中國的近10倍，我國海纜網絡能力仍然嚴重不足。

  中國是一個海洋大國但并不是一個海洋強國，目前我國在國際海纜俱樂部中還處于弱勢地位，國際海纜系統建設主導權依然被國外海洋企業所壟斷。這些國外巨頭嚴禁對我國出口關鍵技術及器件，對我國實行技術封鎖。中國信科集團下屬烽火通信公司研究認為，將來的海纜系統建設時需要從提高光纖帶寬利用率、降低光纖損耗、智能組網、共享光纖資源這幾個方面著手，才能在國際海纜長距離大容量通信技術上占據世界主導地位。

  100G+ OTN 系統C+L雙波段技術成為部署主流

  海底通信光網絡建設周期和使用周期具有長期性的特點，因此海纜通信光網絡的研制需要按當前和未來25年的通信需求，在大容量、標準化、易擴展、高可靠、維護性等方面進行綜合考慮。

  隨著國際OTT企業對大容量海纜系統的需求不斷增長，急需更多基于100G為顆粒的傳輸網絡。在SLTE光網絡傳輸設備領域，組網需支持傳輸容量10G、100G乃至400G信號混合組網方案，單纖C+L雙波段可復用80/96波(10G/100G)傳輸，可有效節省光纖資源，具有良好的擴展性和穩定性。在線路側系統支持基于PM-QPSK技術的相位調制相干檢測技術更有利于系統全局的設計與管理。在海底線路監測設備(SLM)領域，需采用C-OTDR相關光時域反射測量技術，可實現遠程在線性能檢測和離線故障定位功能，能夠充分滿足檢測海底中繼器和定位故障的需求。

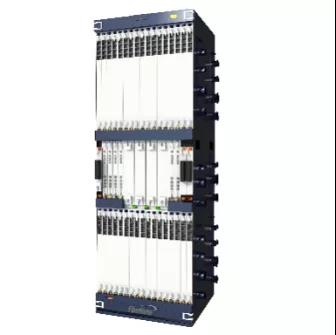

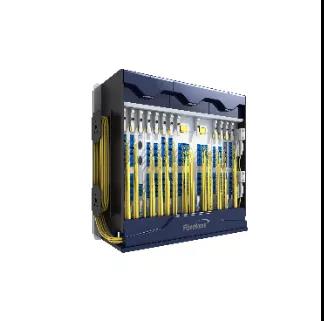

烽火FONST 6000系列SLTE                                       C-OTDR線路檢測設備SLM

  ROADM光交叉分支器產品提高纖芯利用率和組網靈活性

  隨著業務帶寬需求的快速增長，大顆粒的業務會越來越多。這些大顆粒業務交叉矩陣功耗很大，如果仍然在電交叉中做調度的話，不但會快速增加系統功耗，而且龐大的設備占地面積大等問題也會影響網絡后期的平滑擴容。根據運維經驗，干線上的大部分業務在傳輸方向和顆粒度上都是明確的，這些大顆粒業務不需要經過電交叉矩陣而直接采用基于ROADM的光交叉技術更能體現OTN大顆粒交叉的特點并還原傳輸?shù)谋举|(zhì)，同時還能大大降低系統功耗和占地面積。目前多維無色無向無競爭的ROADM技術已基本成熟，并已在一些100G網絡中開始正式商用。

  大容量長距離國際海纜通信組網需要基于ROADM技術的分支器產品具有光線路切換保護單元，主要能實現通信傳輸、信息傳輸海纜纜線路的保護功能，在海纜纖芯出現異常時切換到新纖芯用于光信號傳輸。ROADM交叉技術作為非常重要的組網和業務調度技術可以使得100G組網更加高效和業務調度更加靈活可靠，并符合未來業務的需要和網絡發展的方向。電源單元主要能實現電流轉電壓功能，可為主節點設備提供10KV高壓供電。而電路切換保護單元主要實現供電的切換功能。出現電路故障時還支持自動隔離功能，當檢測到線路短路系統會自動斷開故障電路，避免造成整個網絡癱瘓。

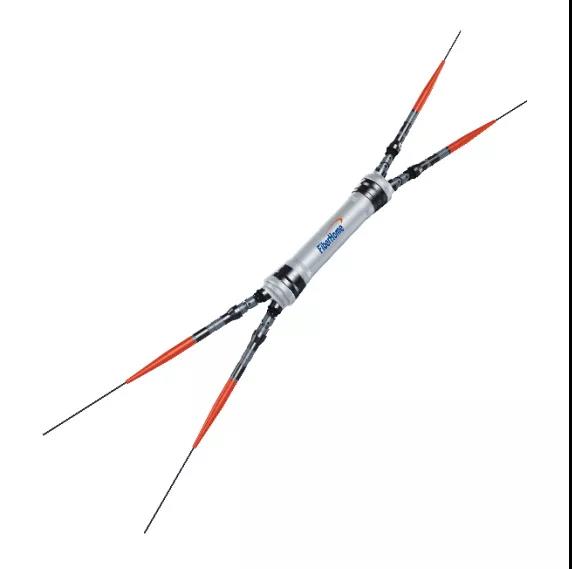

  智能光分支器ROADM-BU

  大有效面積超低損耗海纜光纖提高傳輸距離

  針對超大容量超長距離國際海纜系統設計時我們需要采用經過嚴格挑選的G.654E大有效面積超低損耗光纖，有效面積甚至達到150um?，損耗低到0.15dB/km，結合大纖對數全光中繼器產品及傳輸FEC技術可使海纜系統傳輸距離達到13000km以上。同時海底光纜需具有高水密、高壓絕緣、高抗拉強度等特點，海纜生產廠家的生產線需能生產段長超過100km乃至150km以上的各型海纜，這樣才能有效的減少由接頭損耗帶來的功率損失，使超長距離跨洋洲際通信成為可能。

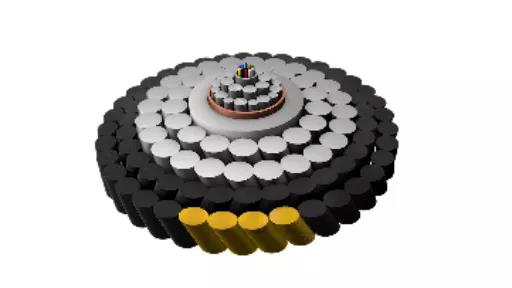

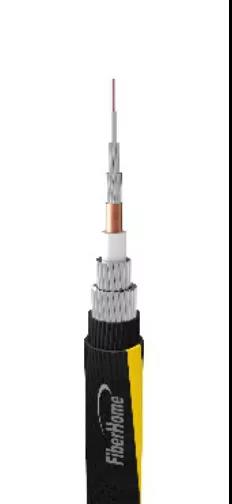

DA型高壓有中繼海纜產品

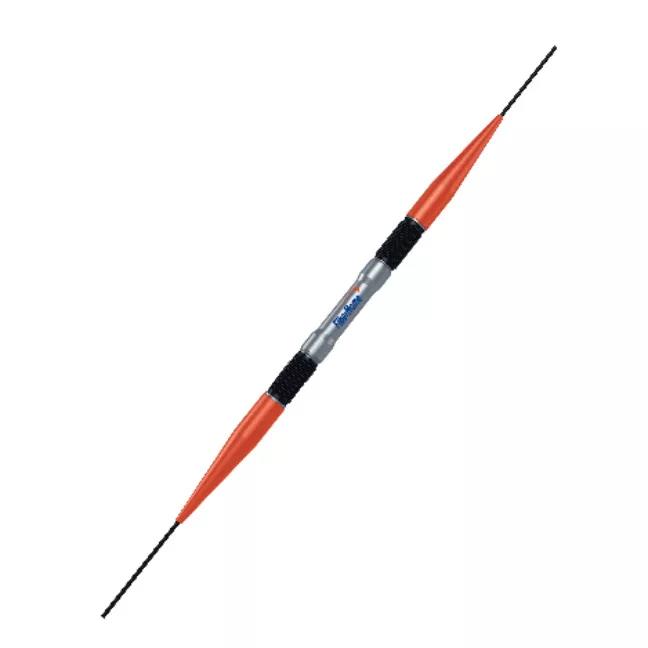

  8纖對深海中繼全光中繼器repeat

  Open Cable架構逐漸成為國際海纜市場趨勢

  Open Cable架構越來越多的應用于新建國際海纜項目，也越來越受到國際互聯網企業的青睞，Open Cable是一種新型的解耦型組網架構，它將SLTE與海纜分離開來，基于光波、波段、頻譜、光纖為任意顆粒的開放型網絡，工作在不同波長上的不同類型的SLTE，可同享同一根光纖通道，也可針對各種顆粒大小的業務實現差異化服務、進一步降低業務提供成本。

  掌握海纜系統中提高光纖帶寬利用率、降低光纖損耗、智能組網、共享光纖資源等技術的企業，將推動海洋通信系統發展，讓全球通信更順暢，對全球一體化做出巨大貢獻。烽火通信擁有深厚的技術積累、全面的技術儲備，一直踐行“科技攻關摒棄幻想、靠自己”的理念，堅持核心自主知識產權,特別是依托業界鮮有的光通信全價值鏈布局和技術優勢，不斷加強光電器件、光纖光纜、光通信系統和網絡集成自主創新能力，將為把國家建設成為“海洋強國”貢獻力量。
