用誤碼率測試儀測試驅動FEC代碼

　　ICCSZ訊 糾錯技術是設計現代數字通信系統的重要環節。也許，選擇一種會大大降低設計速度并增加設計復雜度的糾錯碼并非難事，但結果往往卻會令人失望。而選擇合適的又是很高效的糾錯碼也很容易--但要使用合適的測試儀器來幫忙。

　　FEC(前向糾錯)是許多現代數字通信系統的重要組成部分，它能將其他情況下無法使用的鏈路變成切實可用的系統。從DVD到移動電話，從電視到磁盤機，糾錯技術都是一個數學奇跡，應用得當，能收到劣材成器的效果。圖1是一個使用FEC編碼和解碼的通信信道的簡化圖。

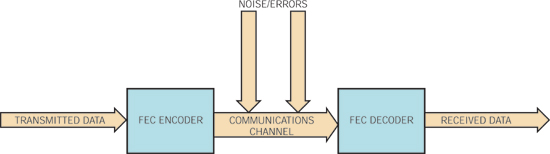

圖1：使用FEC編碼和解碼的通信信道的簡化圖

　　圖1 在一個采用前向糾錯的通信信道中，系統在發送前修改數據，以增加減小數據和未檢測出的差錯一起被接收的可能性。為了恢復原始數據，接收機需要完成與發送端相反的過程。

　　在數字通信期間糾正誤碼的方法各不相同，從簡單的誤碼檢測機制到非實時糾錯、實時現場糾錯，不一而足。從中選用哪種糾錯方法，取決于系統需求以及預期誤碼的統計數據。而對糾正偶然隨機單個誤碼的需求，你可以選擇一種不適合于少而短的多位突發差錯的糾錯方法。一個個很長的突發差錯事件，可能需要一種不同的糾錯方法，而這種方法需要大量緩存并且可能引入無法接受的等待時間。你在選定有效的糾錯方法時必須進行權衡，這就要求你了解或者預期系統性能需求和應用性能需求。

　　在設計糾錯方法之前，你必須完全了解系統中發生的典型誤碼類型。獲得這些資訊的最好辦法是收集不同典型情況下的誤碼統計數據。以前，誤碼統計數據只有平均誤碼率，使人無法深入了解糾錯方法的設計情況。位誤碼率測試儀能捕獲檢測到的誤碼的確切的位的位置，為你選擇糾正方法提供所需的精確統計數據。有助于你做出抉擇的統計數據實例有：

　　● 分別測量位誤碼率和猝發脈沖誤碼率;

　　● 不同猝發脈沖長度的概率分布;

　　● 包含不同誤碼數量的數據塊總數;

　　● 誤碼之間的無誤碼間隔分布。

　　如果你使用這些統計數據以及系統要求，則這些測量就可為你做出明智的設計抉擇提供必要的數據。

　　例如，常用于存儲器陣列的漢明碼(Hamming)，非常適合于糾正短碼字中的高概率隨機單位差錯。將維特比柵格檢測器作為子集的最大似然碼，可以減少由白噪聲引起的單位差錯。磁帶驅動器和軟盤驅動器使用的法爾(Fire)碼，能夠?qū)﹂L(zhǎng)度小于7位~15位的少量單猝發脈沖差錯進行快速有效的糾正。從CD-ROM至深空通信系統等各種設備使用的乘積陣列RS (Reed-Solomon)碼，能高效地糾正潛在的長突發脈沖差錯，但卻要使用大容量緩存器，并會延長處理等待時間。

　　采用先增加數據，然后刪除的方法

　　糾錯碼的數學原理所依據的是這樣一個概念，亦即在發送的消息上增加一些信息，使得接收到有誤碼消息的可能性比接收到正確消息的可能性更小。通常，你可以將增加了FEC信息的消息看作一個碼字。有時，F(xiàn)EC信息只是添加在消息的末尾(例如CRC、奇偶校驗以及校驗和)。有時，F(xiàn)EC信息與消息卷積在一起形成一個全新的消息(例如維特比碼和8位/10位碼)。

　　由于所選用的糾錯方法決定了FEC解碼器的復雜性，因此對糾錯類型的抉擇錯了，就會大大增加系統設計的復雜性，大大增加系統設計工作量。復雜性決定固有等待時間、處理需求、誤檢誤糾正概率以及誤碼傳播模式。例如，軟盤驅動器可以使用固件以及簡單的硬件CRC誤碼檢測器來糾正單扇區小突發差錯。當檢測器發現CRC差錯時，讀取速度就降低，軟件便接用CRC計算結果進行小量的糾錯。這種方法很有效，因?yàn)檎`碼很少，該系統又沒有實時要求。另一方面，數字錄像帶播放機不能暫停重放來糾正誤碼，在這種情況下，播放機必須實時糾錯。糾錯方法的選擇必須反映實際的誤碼統計數據。

　　識別并記錄一個信道中檢測到的誤碼的確切位的位置，就能使誤碼率測試儀輕而易舉地模擬所提議的糾錯方法。最簡單的例子就是一種RS型信息組代碼。RS信息組代碼構成許多最常用的FEC系統的基礎，其中包括衛星廣播、水下光纖、數字磁帶記錄以及深空通信。這代碼把2T個系統開銷符號附加在長度為k個符號的消息上，生成總長度為kn=k+2T個符號的消息。這一代碼有時被稱為RS(n，k)碼。無論出錯符號位于消息中的什么位置，它都能糾正T個出錯符號。

　　例如，DVB(數位視頻B)衛星廣播用的MPEG-2數據，使用一個30~90Mbps RS(204，188)碼，足以糾正8個字節符號誤碼。檢測器對接收到的每個由204字節組成的信息組進行實時解碼。只要誤碼少于8個字節誤碼，檢測器就能糾正所有誤碼并提供完美的視頻信號。如果誤碼多于8個字節，則誤碼檢測器無法糾正誤碼，從而出現圖像問題。

　　對誤碼進行分類與計數

　　為了了解一個個碼字中誤碼的數量，位誤碼測試儀的分析功能

　　將根據用戶定義的糾錯參數，對檢測到誤碼位的確切位置進行分類和計數。例如在DVB MPEG-2數據中，誤碼可以在204字節邊界上累計。凡在204字節信息組內的誤碼數量小于或等于八個字節時，你就可以根據進一步的誤碼分析和計數進行糾錯，因?yàn)橛幸粋€(gè)糾錯器原本會糾正這些誤碼。這類分析僅在誤碼率超過每204字節信息組8字節誤碼時才對誤碼進行計數，再計算出糾錯后的誤碼率(表1)。

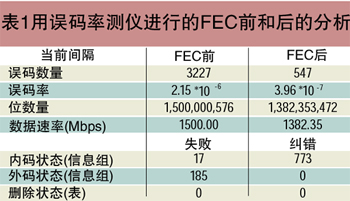

表1：用誤碼率測儀進行的FEC前和后的分析

　　僅在誤碼率超過每204字節信息組8字節誤碼時才對誤碼進行計數

　　符號大小是使用誤碼率測試儀執行這類分析之前必須定義的第一個參數，通常為8~10位。這類分析的其他部分忽略個別誤碼，只關注符號差錯。當一個符號中有一個或多個誤碼時，誤碼率測試儀就認為該符號出錯。該測試儀知道數據流中所有碼錯的確切位置后，就能很容易地計算出符號差錯的統計數字。

　　RS信息組碼中的單個碼字只能糾正較少數量的符號差錯。符號差錯數量增加，就會大大增加代碼總開銷，也會大大增加糾錯所必需的處理能力和處理時間。如果差錯往往以小突發或大突發形式出現，有一種替代方法可提高RS信息碼的T值。你只要在存儲器緩沖器中將這一數據交錯開來就能實現這種替代方法，這將提高糾錯能力，但卻增加了等待時間。

　　交錯存儲試圖將突發差錯一分為二，以使突發差錯的符號差錯進入多個碼字中。一個RS(204，188)碼遇到一個14個符號突發差錯，將無法進行糾錯。但是，只要每隔一個字節將字節一分為二，并把該字節傳遞給兩個獨立的RS(204，188)碼，相同的T=8糾錯邏輯就能糾正全部差錯。由此付出的代價是接收器必須等到接收到兩個完整的204字節碼字后才能開始糾錯。在有些系統中，這一等待時間是無關緊要的(例如，數字錄像播放機以及深空衛星接收機等流式傳輸設備)。但是，在其他事務系統(例如聯網分組)中，這一等待時間將嚴重限制RS(204，188)碼的可用性。

　　交錯與分類

　　位誤碼分析很容易對交錯進行仿真，這只是一種簡單的分類功能。你通?？赏ㄟ^指定同時填充的碼字的數量來形成交錯。例如，4個RS(204，188) 8位符號碼的交錯構成一張表，表中有4行，每行有204個字節(圖2)。該表代表6528位。當出現一個位差時，位置信息確定該位差錯出現在表中什么地方。一旦所有6528數據位都收到，就對表進行逐行檢查，以確定任何一行是否含有八個以上的符號差錯。在誤碼計數之前對具有八個或八個以下出錯符號的所有行進行糾錯，這實際上實現了本應進行的糾錯，這樣，其余的位誤碼率就表示糾錯后的誤碼性能。

　　你可以將與一維RS(204，188) 代碼的4行交錯表示為一張表，表中有4行，每行204字節

圖2 你可以將與一維RS(204，188) 代碼的4行交錯表示為一張表，表中有4行，每行204字節。

　　這種與1維糾錯碼的2維交錯的其他實例有適用于光纖通信的ITU(國際電信聯盟)標準G.709和G.975碼。例如，G.709可用一個在16行上交錯的T=8的RS (256，239)碼調出8位符號，而G.975只用4行交錯就調出一個相同的碼。

　　你還可以使用多維信息組代碼來使一個比較簡單的RS信息組代碼，如T值比較小的RS信息組代碼，能糾正大突發差錯。但是，因?yàn)檫@種方法需要兩級糾錯，而且整個表必須接收到后才能開始糾錯，所以這種方法進一步增加數據接收和解碼數據輸出之間的等待時間。數字錄像機之所以使用該技術，乃是因?yàn)榈却龝r(shí)間不是一個問題，而且大突發差錯很普遍。一旦表中填滿了碼字，這種體系結構將先對每行糾錯，然后再對每列糾錯。只要失敗的行少于T行，列糾錯器將糾正這些行中的所有差錯。這種方法為既糾正隨機差錯又糾正突發錯誤提供一種很好的折衷方案。

　　在隨機錯誤不成為問題的情況下，如果需要對長突發差錯進行最佳糾錯，可以使用另一種技術。RS編碼用一個符號來發現錯誤，用另一個符號來糾正錯誤，所以它必須在消息末尾附加2T個符號，卻只能糾正T個差錯。然而，如果知道了誤碼位的位置，RS碼就可使用所有符號來進行糾錯，因此能使糾錯效率提高一倍。例如，當使用一個2維乘積陣列碼時，內碼解碼器能發現有誤碼的行。只要這些行的數量小于2T，則解碼器就能標出這些行是有誤碼的行，并且允許外碼解碼器對每行進行盲糾錯。這種方法將可糾正突發差錯長度增加一倍，這要視填充交錯表的方法而定。通信工程師常常將這種方法稱為用內碼失效來刪除外碼。

　　位誤碼率測試儀能容易地分析所有這些基于信息組代碼的體系結構。交錯表維數和填充/排出算法能適應這些方法中的任何一種。如果信道遭受模型未包含的現象，則糾錯器總效率可能急劇降低，所以利用誤碼率測試儀仿真FEC算法的優點是使用一個數字信道的實際誤碼數據來進行分析，而不是依靠一個假設的模型來獲得誤碼統計數據。

　　誤碼位置分析

　　有一個實例應能說明誤碼率測試儀在優化FEC編碼中的作用。該實例始于一個未糾錯的、總平均背景誤碼率為2.68×10-6的數據信道，在這一信道中，既有突發差錯又有非突發差錯。你利用各種誤碼位的位置分析技術獲得的誤碼分布表

　　明誤碼突發是隨機而又相關的。圖3示出了該數字信道某一部分的誤碼圖。誤碼圖將數據分割成段，并且將各段一個挨一個放置以生成一個由誤碼信息組成的2維圖像。2維圖像突出顯示了檢測到的位差錯的位置。由位誤碼現象和突發現象造成的差錯標有不同的顏色，能使人更好了解誤碼原因。圖4表明：既有位差錯又有突發差錯，并且有些錯誤與段長度(水平"波段")是高度相關的，段長度等于系統"固有的"數據信息包大小。

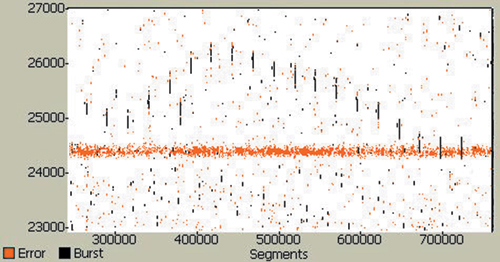

圖3：在未糾錯的誤碼圖中既有位差錯又有突發差錯

　　圖3 在未糾錯的誤碼圖中既有位差錯又有突發差錯，誤碼率為2.68×10-6。有些差錯與段長度(水平"波段")是高度相關的，段長度等于系統"固有的"數據分組大小。

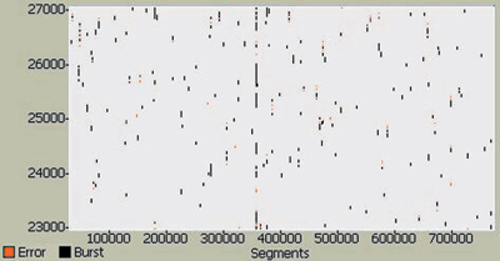

圖4：RS(204，196) 一維糾錯實際上只能消除小錯誤，但是較大的突發差錯仍然存在

　　在深入討論之前，說說關于突發差錯的另一個觀點是適宜的。單單突發長度的概率分布是不足以確定FEC碼所需的糾錯能力。你常常會在其他背景差錯出現時發現突發差錯。此外，突發差錯之間可能高度相關，因此一個突發差錯可能預示著將來會出現另一個突發差錯。在這種情況下，單個FEC碼字可能會遇到一個以上的突發差錯。信息包差錯統計數據、無差錯間隔概率以

　　及差錯自相關都能使人更好了解其余的差錯問題。但是，歸根結底，基于誤碼位置的實際FEC仿真是在制造硬件之前研究FEC效率的最精確的方法。

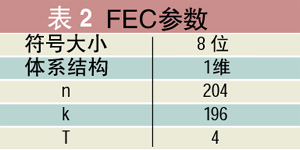

　　為了設計一個適用于這一數據的糾錯器，你首先使用一個簡單的8位符號長的一維信息包代碼，即RS(204，196)，它是一個T=4 的糾錯器。當誤碼率小于每204字節信息包4字節差錯時，該代碼能糾正符號錯誤。為了在一個具有FEC仿真功能的誤碼率測試儀內部進行這種分析，你必須啟用此類糾錯器并設置表2中列出的參數。

　　這一分析顯示，簡單的FEC可將誤碼率減小到8.55×10-7。為了實現這種代碼，你必須增加等待時間才能使用數據，以便為緩存204數據字節并對其進行糾錯處理留出時間，這通常需要第 2 條傳送數據的信道。此外，還需要增加4%的開銷才能使誤碼率降到8.55×10-7。圖5示出了糾錯后的數據的誤碼圖。與預期的一樣，實際上小差錯得到糾正，但是較大的突發差錯仍然存在。

　　經過一維RS

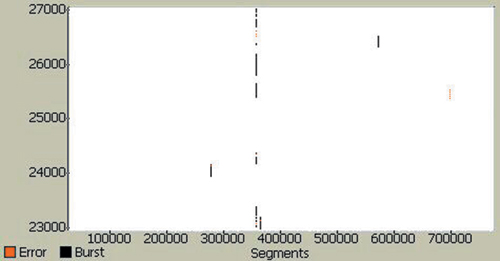

圖5 經過一維RS(204，196)糾錯和五行交錯后，糾錯后的誤碼率降為2.64×10-8。

　　為了改進突發差錯糾正，你可以增加一種五行交錯方案。增加這種交錯會提高緩存需求和資料使用的等待時間，因此交錯深度要盡量小。為了增加這種交錯，就要將FEC參數修改為表3中列出的FEC參數。

采用交錯的FEC參數

　　你可望利用這一代碼糾正一個長度為20字節的孤立突發差錯。第二個代碼中的T=0這一設置表明適用這一分析的外碼沒有進行糾錯。這些參數將對數據進行2維交錯，但是卻進行一維糾錯。使用這些設置，糾錯后的誤碼率就降至2.64×10-8。圖5示出了這種交錯糾錯的誤碼圖。請注意：這項增強功能仍然使用相同的基本T=4解碼器技術，但是解碼之前使用了交錯技術，使得誤碼更均勻地分配給一小批FEC碼字。

　　你可以通過使用更深的交錯和更強的糾錯能力來繼續使用這一方法，以實現誤碼率的大大降低，而所付出的代價是要采用復雜的糾錯解碼器和增加等待時間。利用誤碼率測試儀中的誤碼位位置統計數據，你可以很容易地探索各種糾錯方法，以便就處理需求、開銷和等待時間做出明智的抉擇，為未來的創新產品產生數字信道。
