基于EPON的三網融合接入網技術

1 引言

　　信息社會的發展使人們越來越離不開網絡技術提供的便利，經過最近20年的快速發展，我國電信網、有線電視網和互聯網都已經成為世界第一。目前，我國有線廣播電視網已有333萬km光纜線路，1000萬km同軸電纜線路，有線電視用戶數達到1.75億戶，其中數字信號電視用戶6500萬，模擬信號電視用戶超過1億戶，有線電視網絡提供的寬帶接入用戶數300多萬戶。2009年，基礎電信企業的互聯網寬帶接入用戶凈增2034.7萬戶，達到10322.6萬戶，寬帶網民數達到3.46億。通過對比可以發現，最大程度地利用現有網絡資源，用較小的投資進行雙向改造，迅速發展寬帶用戶，是廣電行業面臨的巨大挑戰和歷史機遇。

　　隨著國務院對三網融合政策的批復，有線電視網向前演進為下一代廣播電視網（NGB）的浪潮已經不可阻擋，NGB的骨干網和內容平臺都已經有相對成熟的解決方案，接入網絡的建設由于解決方案的復雜性和占總體投資比例的重要性而成為當前NGB建設的重點和難點。

　　2 接入網技術方案

　　EPON技術由于高帶寬、易維護、遠距離覆蓋的特點成為當前FTTx的主流承載技術，目前產業鏈發展完善，是電信運營商接入網絡建設的首選技術。但是由于在駐地網層面采用光纖直接到戶的成本較高，傳統電信運營商基本上采用了FTTB+LAN或FTTB＋DSL的方案，這樣在盡量節約駐地網投資的前提下，獲得了最佳的網絡性能。

　　廣電運營商長期專注于HFC網絡的建設，擁有著龐大的HFC接入網絡，利用HFC作為入戶媒介可實現最大的實用性和經濟性。廣電HFC網絡中的同軸電纜網是一種理想的數據傳輸媒介，尤其在最后100m的帶寬支持能力遠遠高于五類線或電話線資源。因此，在廣電網絡雙向改造中如何融合光纖和HFC兩種介質，深入挖掘現有網絡價值，被廣電運營商所關注。目前比較經濟可行的雙向改造技術方案有3種：CMTS，EPON+LAN和EPON+EoC。

　?。?）CMTS適合稀疏模式網絡覆蓋區域

　　CMTS利用現有的有線電視網絡，通過對信號進行QPSK/QAM調制，在HFC低頻端進行雙向傳輸。CMTS的優點是技術較成熟，網管能力強，可實現大規模雙向覆蓋。缺點是CMTS噪聲匯聚效應影響系統的帶寬和性能，同軸電纜及接頭質量要求較高，后續維護工作量較大；對于大多數有線電視運營商而言，上行噪聲是一個普遍存在的問題，尤其是在低頻帶。CMTS設備包轉發能力弱，無法滿足日益增長的高帶寬業務需求，可承載業務有限，無法提供全業務承載，后續系統擴容成本巨大。CMTS的Cable接入屬于共享線路方式，如果只作寬帶接入和上網，在用戶數量不太多的情況下比較適合廣電開展數據業務。對于目前國內用戶集中居住，用戶需要長時間占用網絡、大流量吞吐數據，單位帶寬下降明顯，不利于高帶寬業務的開展，采用CMTS實現大范圍的用戶寬帶接入不夠經濟。

　　（2）EPON+LAN適合于高密度用戶新建小區

　　EPON+LAN方案是通過EPON網絡接入到樓宇，通過ONU提供以太網接口，用戶接入通過以太網五類線實現。采用這個方案實現用戶語音和互聯網接入，有線電視信號仍通過HFC線路實現。它的優點是技術成熟，設備商較多，接口和標準規范。該方案適合于高密度用戶和大帶寬業務需求新建小區的第一次綜合布線時一次完成，而對于已經開通有線電視的老用戶需要重新進行布線，小區樓道和入戶布線施工難度較大，用戶一般不愿意接受。

　?。?）EPON＋EoC適合現有CATV用戶的首選技術

　　EPON＋EoC技術是在現有的HFC網絡基礎上構造一個適用于廣電網絡系統的數字帶寬用戶接入網絡，它在不影響現有的CATV正常工作的前提下，以先進的調制解調技術，將以太網信號合成在同軸電纜中與原有的CATV信號一起傳輸，用于承載基于IP的數據、語音和視頻等業務。它以較少的改造成本和工程量將原來單向的有線電視網絡改造成為一個雙向的、能夠承載多種業務的雙向?qū)拵ЬW(wǎng)絡。采用EoC技術具有良好的適應性和靈活的組網方案，充分利用了廣電原有的同軸接入網資源，節省了入戶部分的線路投資。

　　將EPON技術和EoC技術相結合，統一網管，組成整體解決方案，可以為廣電三網融合NGB的發展提供接入網絡的最佳技術。EPON＋EoC可提供數據、視頻、語音于一體的三種播放的綜合承載，通過一張接入網提供過去多張網絡的功能。該方案在開發過程中充分考慮中國國情和當前廣電網絡的實際情況，在駐地網層面利用廣電網已有的Cable網絡作為傳輸介質，節約了大量的綜合布線成本和運維投資，兼具高性能和低成本。EPON＋EoC技術滿足了廣電數字電視的雙向改造和國家三網融合的需要，將推動NGB產業在中國的深入發展，是面向廣電運營商NGB網絡接入層首選技術。

　　3 EPON和EoC組網技術

　?。?）EPON技術

　　光纖作為傳輸高速率、大容量、多業務的最佳媒質，早已在骨干網和城域網中得到了廣泛的應用，在接入網層面，光纖也已經得到了普及與應用。光纖具有壽命長、可靠性高、抗干擾性強的優點，光傳輸具有很強的帶寬擴展能力，并且容易實現各種業務平臺的融合。

　　EPON技術是將以太網與無源光網絡相結合的技術，按照IEEE802.3ah國際標準可以支持1.25Gbit/s對稱速率。作為光纖接入網的重要解決方案，EPON技術具有ADSL，LAN等無法比擬的特性，也比APON，BPON，GPON等技術更為高效地滿足了“Everything over IP”的多業務接入需求。EPON接入網絡具有投資成本低、操作和維護簡單等優勢，為運營商解決“最后一公里”問題提供了一種非常經濟有效的寬帶接入解決方案。目前，EPON技術已經在國內外得到了大規模的應用，得到國內外運營商和廠商的支持和認可。

通過EPON系統設備，利用FTTH/FTTB光纖網絡覆蓋家庭、企業用戶可以提供最大帶寬達1Gbit/s的傳輸速率。運營商可以用經濟的造價和極少的光纜線路投資，方便地實現高速上網，IPTV組播/點播等高帶寬IP數據業務的傳送。

　　EPON系統主要由OLT（Optical Line Terminal，光纖線路終端）和ONU（Optical Network Unit，光纖網絡單元）以及分離器（Splitter）構成，OLT提供到IP城域網，IPTV承載網，NGN軟交換網上行接口。針對最終用戶不同的業務需求，運營商可靈活選擇終端ONU設備，滿足FTTH/FTTB/FTTC/FTTC+EoC等多種應用場景。典型的EPON組網方案如圖1所示。

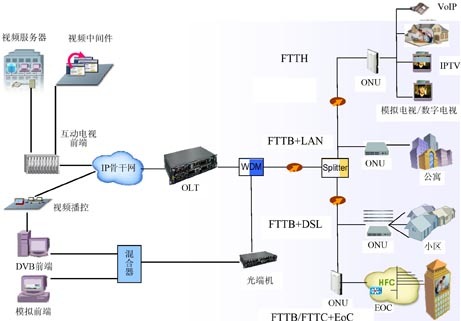

圖1 EPON組網方案

　?。?）EoC技術

　　EoC是指在同軸電纜上傳輸以太網數據的技術。EoC系統由頭端、終端、同軸分配網等部分組成。頭端一般放在光節點位置，起分發上層以太網數據、匯聚終端設備的作用；終端放在用戶家里接入用戶電腦或互動機頂盒；同軸分配網絡是從有線電視網光節點位置到用戶家里的網絡，除了同軸線纜以外，還包括有源放大器，EoC跳接器，分支/分配器等設備。

　　目前常用的EoC頭端設備是基于HomePlugAV技術的有源調制的接入?yún)R聚設備，它的主要功能是將數據基帶信號以O(shè)FDM方式調制到7～30MHz頻段，再與有線電視網絡信號進行混合后在有線電視HFC網的同軸電纜上傳輸。常用的EoC用戶端設備是基于HomePlug AV技術的用戶端的調制解調設備，其主要功能是將各類用戶終端設備電腦，機頂盒，IP話機等，接入到EoC系統中，實現以同軸電纜為介質的雙向?qū)拵Ы尤搿?

　　針對廣電運營商的EPON和EoC技術，OLT放置在網絡系統的前端，ONU放置于樓層，連接EoC（Ethernet over Cable）局端設備，通過HFC入戶。用戶通過有線電視同軸電纜線傳輸和接收數據信號，同時不影響有線電視信號的傳輸和接收。EoC主機最大帶寬可達80M以上，最多可帶64個從機，多個從機共享主機帶寬。主機在連接一定數目從機的情況下，從機的帶寬可自動調節，用QoS可設置從機的帶寬，主機可進行SNMP網絡管理。橋接器可以延伸有線電視信號的傳輸距離，跨接各種有線電視信號放大器，實現數據雙向傳輸，真正實現數據信號和電視信號一線傳輸。

　　目前EoC主流產品采用HomePlug AV/BPL技術，EoC頭端設備為纜橋交換機，纜橋交換機是同軸數據網中對有線電視單向放大器跨接的設備，它將混合后的信號通過頻率分割的方式，使數據信號不經過放大器，有線電視信號經放大后通過跨接器再次與數據信號混合。

　　纜橋交換機采用模塊化設計，主要模塊有CATV模塊，ONU模塊，EoC頭端模塊，主控交換模塊。這些模塊都作為可選模塊配置在相應的機箱里。其中主控交換模塊只有在多端口纜橋交換機中才有應用。模塊化設計的好處在于，可以更加靈活地滿足廣電運營商不同時期的需求和遠期的靈活擴展，最大限度地降低投資成本，獲得高回報。

　　不同地區的運營商可根據經濟發展情況、用戶密度、覆蓋率、開通率和用戶的帶寬需求情況，選購不同接口數量的纜橋交換機，安裝場合可以選擇室內或室外。用戶終端設備按網絡接口的數量主要分單接口、雙接口和四網絡接口。EoC頭端模塊數量可以根據需要進行配置，每個模塊提供一路電視信號輸入和一路Cable混頻口，可同時傳輸和接收數據信號和有線電視信號的混合信號。CATV接入模塊支持單CATV接入口，提供一路有線電視接口，可傳輸有線電視信號。

　　主端通過耦合器可以支持多路下連同軸通道。采用高性能的光器件，分光比為1：32時覆蓋距離達到20km，分光比為1：64時覆蓋距離達到10km。分光比為1:64時平均帶寬可以達到15Mbit/s，滿足用戶的帶寬需求。

　　（3）EPON+EoC組網應用

　　采用EPON和EoC技術對傳統有線電視網絡進行技術改造，可利用EPON設備完成光纜干線的雙向改造、用戶同軸電纜接入網雙向改造，使用有源EoC進行組網，在ONU下接有源EoC頭端，覆蓋光節點之下的所有用戶，對有雙向需求的用戶使用EoC用戶端接入。這樣將單向廣播式傳輸網建設為雙向傳輸網絡。

　　EPON＋EoC的典型應用組網方案如圖2所示，纜橋交換機放置于樓道或室外，覆蓋一幢大樓或一個單元?，F(xiàn)網已鋪設光節點，纜橋交換機不用配置CATV模塊，通過射頻電纜接入到纜橋交換機，ONU模塊配置在纜橋交換機，實現數據或互動電視信號的回傳。

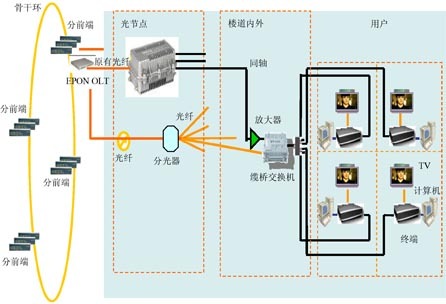

                                                                                 圖2 EPON＋EoC應用組網方案

　　如果現網由于光接收機下移，纜橋交換機需要集成光接收功能。這時纜橋交換機需要配置CATV模塊，通過光纖將電視信號接入到纜橋交換機。ONU模塊配置在纜橋交換機，實現數據或互動電視信號的回傳。另外一種情況，如果現網已鋪設光節點，ONU放置在樓外，接入幾個單端口的纜橋交換機，數據信號通過線纜接入到纜橋交換機，實現數據或互動電視信號的回傳，電視信號通過射頻電纜接入到纜橋交換機。

　　4 結束語

　　廣電運營商采用EPON和EoC技術有助于綜合利用網絡資源，快速完成NGB接入層的建設，實現數字化雙向化改造，減少大量重復建設，節約建設和運維成本。采用EPON＋EoC方案，用戶無需對室內布線做任何更改，只需增加CNU終端設備就可以實現雙向、交互、多功能、多業務，享受三網融合帶來的豐富內容。EPON＋EoC方案能夠全面提升有線電視網絡技術水平和業務承載能力，發揮有線電視網頻帶寬、低成本、易普及的優勢，使有線數字電視成為進入千家萬戶的多媒體信息平臺。

　　雙向改造后的有線電視網絡是承載、提供三網融合業務最重要的網絡，將成為現代社會活動中最重要的信息通信基礎設施。廣電網經過雙向改造，采用光纖加同軸電纜的接入方式能為每個家庭用戶提供可擴展的寬帶接入，可以滿足標清和高清電視節目的帶寬需求，用戶欣賞到的畫面質量將更銳麗逼真，圖像更清晰。通過這條“高速路”用戶可以快速方便地處理日常的信息，暢享信息社會的便捷服務。
