IBM芯片技術獲突破 光信號超級PC將成現實

　　北京時間3月4日消息，據國外媒體報道，IBM研究人員聲稱在計算機芯片通信方面取得了重要進展，不但大幅提高了通信速度，還降低了能耗。

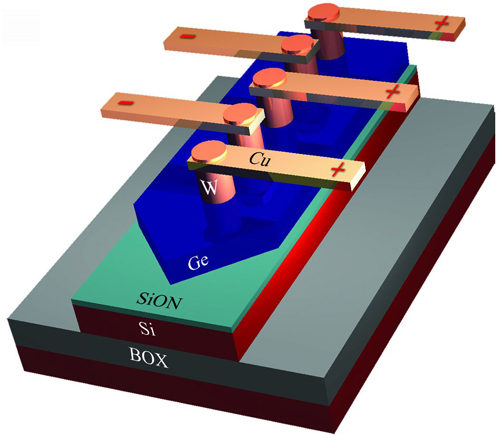

　　IBM該研究項目的目標是使計算機芯片利用光脈沖而非電纜交換信息，利用硅而非成本高昂的“神秘物質”制造所需部件。IBM的研究涉及一種名為雪崩光電探測器的主要部件。雪崩光電探測器可以將光信號轉換為電信號。IBM研究人員稱，他們利用硅和鍺元素開發出了速度最快和能耗最低的雪崩光電探測器。IBM研究人員在《自然》雜志上公布了這一成果。

　　并非只有IBM在開發速度高、能耗低的光電部件。多家大學、英特爾等公司和創業公司Luxtera一直在從事利用以硅為主要材料的光電部件提高芯片性能的研究工作。市場研究公司Envisioneering Group分析師理查德·多哈蒂(Richard Doherty)說，“這將是下一波計算技術浪潮，到2020年，這一技術將成為Google、政府機構、銀行等大客戶使用的主流計算技術。”

　　與采用電纜的電通信技術相比，光通信技術速度更快，這也是長途電話網絡采用光纜的原因。Luxtera等公司已經在銷售采用以硅為主要材料的芯片、連接計算機系統的光通信設備。研究人員在對光通信部件進行“小型化”，以便這一技術能集成在微處理器中。

　　英特爾已經利用硅等材料開發了一系列光通信部件。IBM稱，其技術每秒能探測40千兆位數據，速度是英特爾技術的4倍，電壓由30伏降低為1.5伏。IBM該項目首席科學家尤里·弗拉索夫(Yurii Vlasov)說，“我們的技術大大降低了能耗”。

　　弗拉索夫說，IBM的雪崩光電探測器能夠探測到微弱的光脈沖，與現有的雪崩光電探測器相比，噪音降低了50%至70%。他表示，這一技術還需要5年時間才能應用在高端服務器中，還需要10年時間才能應用在手機、便攜式閱讀器、游戲機等消費類產品中。
