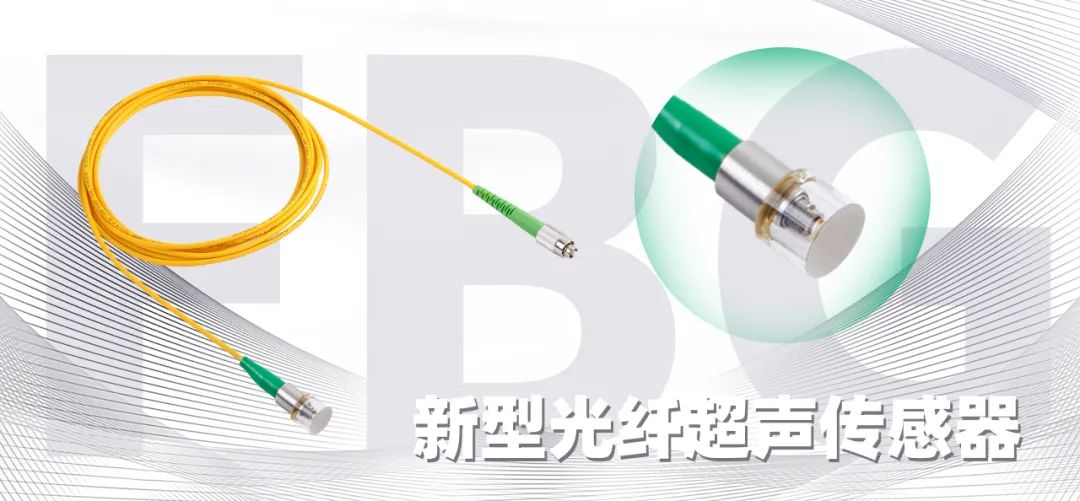

太辰光通信研發新品丨新型光纖超聲傳感器

  產品描述

  光纖超聲傳感器是一種采用法布里-珀羅（F-P）諧振腔作為敏感單元的新型光纖器件，可用于捕捉局部放電事件中產生的超聲波（頻率≥20 kHz 的聲波）信號。

  研發背景

  電力設備故障是電網停電事故的主要源頭，其中局部放電(partial discharge，PD，簡稱局放)導致的絕緣故障占較大比例。局放由電力設備在運行過程中受多種因素影響而出現絕緣劣化產生。局放會加劇電力設備絕緣劣化，將縮短電力設備壽命甚至?xí)l(fā)安全事故。因此，有效監測局放活動對電力設備安全運行至關重要。檢測局放主要依據其伴隨產生的物理、化學現象，如超聲波、發熱、發光等，常用方法包括脈沖電流法、氣相色譜法、紅外光譜法和超聲波檢測法，其中超聲波檢測法在抗噪聲方面具有很大的優勢。

  檢測原理

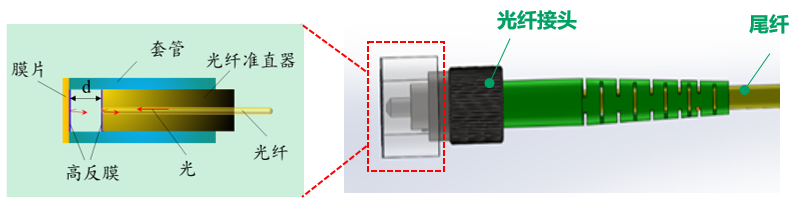

  新型光纖超聲傳感器是通過解調反射光強度變化反推出超聲波的信息，其探頭結構如下圖所示，以相鄰的光纖端面和膜片端面作為F-P腔的2個反射面。當局放產生超聲波時，超聲波將作用于膜片，膜片受迫產生振動，從而改變FP腔腔長d，使得反射光強度發生變化，通過解調該反射光強度變化，可以得到超聲波的信息，進而判斷局放的產生。

  傳統光纖超聲傳感器的問題

  傳統光纖超聲傳感器一般利用膠水將膜片與套管粘接在一起，這種膠粘的方式操作簡單，但時間久了，膜片容易脫落。此外，傳統光纖超聲傳感器無光纖準直結構，導致探測的距離十分有限，極大限制了傳統光纖超聲傳感器的應用。

  新型光纖超聲傳感器的亮點

  太辰光通信開發的新型光纖超聲傳感器是利用特殊粘接方式將膜片與套管進行牢牢結合，使其不會脫落，此外，為了提高探測距離，我司在設計時專門引入了準直器結構，該結構可以有效提高入射光強度和減少光散射，經測試，我司開發的新型光纖超聲傳感器探測距離可達1.0m。

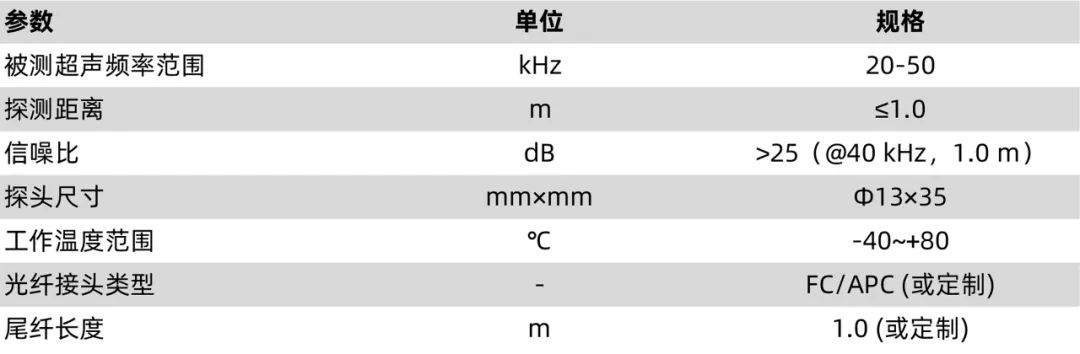

  規格參數

  太辰光始終重視核心技術研究和技術體系建設，著眼用戶需求進行技術融合和產品應用開發，不斷實現核心技術創新和產品技術突破，產品線得到縱橫拓展，持續為光通信和光傳感行業的發展進步帶來更多有價值的產品。
