基于DWDM技術的最簡單光譜分析儀裝置

  一.面對DWDM測試挑戰

  密集波分復用(DWDM)是作為電信服務提供商的關鍵性全局解決方案出現的。這項技術提供可擴展帶寬，克服了其它方案耗費光纖帶寬的缺點，能處理不同的數據格式和比特率，易于集成到當前網絡架構之中，并且價格合理。

  但DWDM技術也要求測試設備制造商設計出現場和實驗室環境下性能同樣優異的測試儀器。在保證高性能的基礎上，現場測試儀器還要易于操作，即便是網絡管理者沒有時間嘗試和掌握新技術也沒問題。

  便攜式光譜分析儀能夠測量DWDM系統大部分參數，用于安裝、試車、維護和故障定位，也可以持續監視DWDM信號的關鍵參數以檢測系統穩定性，在保證DWDM系統正常運行中扮演著不可或缺的角色。

  二.測量原理

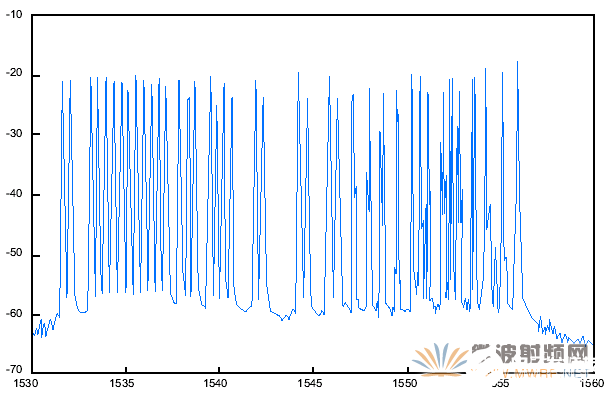

  光譜分析儀能將光波信號按其各組成部分的波長分解，這意味著在一定波長范圍內可以清晰地看到光譜輪廓。光譜輪廓以圖形方式顯示，橫軸為波長，縱軸為對應功率，如圖1所示。用這種方法可以將單根光纖上的DWDM成分信號分開，進行單個通道的分析，也可以分析各通道的譜間干擾。

  圖1 典型的光譜分析儀曲線

  在現場測試應用中，衍射光柵是將光波分解成組分(顏色)的首選方法。顧名思義，衍射光柵是一個色散元件，由于表面刻有大量精密平行刻槽，能將輸入光信號分解即衍射成光譜。光信號一旦被衍射，就可以把一個探測器調整到和某一特定波長對準，檢測出其功率大小。要測量另一波長信號，探測器必須再被調整到這一要測量的波長上，依次類推，從而測量出光信號的光譜圖。

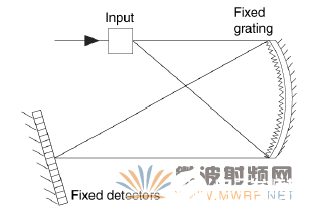

  圖2示出了一個使用固定探測器—單通單色儀的最簡單的光譜分析儀裝置。今天的光譜分析儀已經采用更新式的色散光柵排列、多通道方案以及更有效的功率檢測方法對這一基本設計做了改進。

  圖2 簡單的光譜分析儀設計

  三.光譜分析儀的關鍵指標

  一臺光譜分析儀的可接受動態范圍是多少?為什么寬波長范圍是優點?分辨帶寬為什么重要?對這些問題的回答取決于用戶的具體需要、標準化機構制訂的規范及DWDM工業發展趨勢。

  從網絡運營商的角度來講，光譜分析儀必須容易使用、便攜，而且堅固。再者，光學性能必須滿足目前的測試需要及可預見的發展要求，以免很快過時。

  對于標準制定者，功率準確度、動態范圍和分辨率帶寬是最重要的參數。指標的標準今天已被廣泛接受，但標準制定者必須確保他們的建議建立于客觀準則和可靠實驗的基礎之上—這是一個耗費時間的過程。

  系統制造商和集成商也是指標的可靠來源，他們也發展了一些經驗性的規范，以使其系統不僅滿足當今通信業務的要求，還要滿足類似DWDM等可升級技術的未來要求。

  1.光抑制比

  光抑制比(ORR)是光譜分析儀最重要的指標之一，定義為光譜分析儀在距離載波峰值某一給定距離位置上可以測量到的最大光噪聲比。

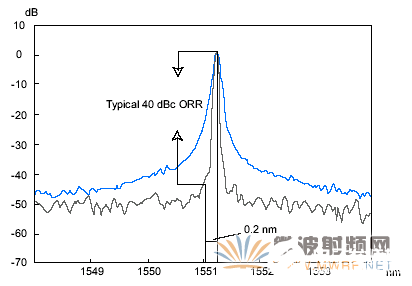

  圖3是兩個由同一個信號測得的光譜曲線對比。上面的曲線由光抑制比較差的光譜分析儀測得，下面的曲線則由光抑制比較好的光譜分析儀測得。如果多個通道相隔很近(如50GHz)，好的光抑制比的重要性就更加顯而易見。

  圖3 光抑制比

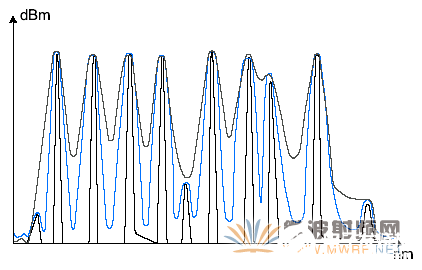

  從圖4中較上面的DWDM信號輪廓的大部分光譜細節被掩蓋的事實，可以更清楚地看出光抑制比的限制。光譜分析儀的使用者最關心的是得到真實光譜輪廓的清晰圖象，如果光譜分析儀的ORR小于待測系統的光信噪比(OSNR)，用戶得到的是所用儀器的ORR受限曲線，而非真實的光信號行為。

  圖4 系統識別時ORR指標的影響

  顯然，信道數的增加和信道間間距的減小是更高的光抑制比(ORR)和功率測量指標改進的驅動力，但另一個重要因素是每個通道上的時分復用比特率。今天的DWDM系統設計所遵從的建議是基于STM-16/OC-48(2.5Gbps)，但隨著STM-64/OC-192(10Gbps)的逼近將會促進測量更高OSNR值的需求。一般情況下，這個速率的增加要求OSNR的測量能力提高4～5dB。

  系統集成商和制造商有義務提供滿足目前需要并為將來升級作好準備的系統。正是由于這個義務，他們采用了更為嚴格的動態范圍和ORR標準，這些指標是DWDM系統在安裝和試車時必須檢測的。這樣，他們就可以預測安裝的性能。根據不同的情況，系統集成商一般需要檢測的OSNR范圍在21dB～35dB之間。頂級光譜分析儀可保證距離峰值0.4nm處的ORR值至少為50dBc。

  2.寬功率動態范圍

  這項指標反映光譜分析儀中的光探測器有效測量WDM應用所要求的各種不同光功率電平的能力。具有寬動態范圍的光譜分析儀，在同一的數據采集中，能準確地測出較高的功率值和較低的噪聲基底，從而使繪制的譜線更加清晰。

  由于DWDM點對點鏈路越來越長，在發射端必須使用更高的功率才能使光信號傳送到更遠的距離。另一方面，由于長距離的損耗累加，光信號在接近鏈路終點時已很微弱。這種情況下，既需要測量高功率值，又需要測量低功率值，它取決于DWDM系統的檢測點。在進行單個系統組件故障排查時也需要檢測小功率信號，因?yàn)樵谶@種檢測中，測試點只能提取總功率的一小部分。

  光譜分析儀測量耦合器、濾波器及復用/解復用器路徑等的插入損耗的能力，要求它有測量低功率的靈敏度。具有寬動態范圍的光譜分析儀可以增加其應用的廣泛性，因?yàn)樗瓤梢杂糜谙到y(tǒng)級測試，也可以用于元件級測試。隨著WDM技術的應用拓展于城域網，以及光網絡的出現，使現場安裝的光學器件的數量激增，導致在工廠和實驗室之外進行詳細的元件級測試需求增加。

  3.寬波長范圍

  光譜分析儀波長范圍是指其分析光譜中某一定義部分的信號的能力，以納米為單位(如400nm)，用起始波長和終止波長來表示(如1250nm～1650nm)。

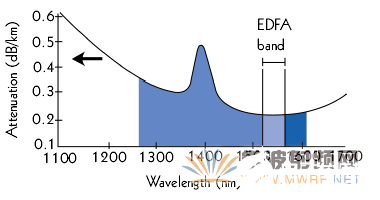

  早期的現場用光譜分析儀專注于C帶，即1530nm～1565nm波段，符合ITU-T G.692建議。許多已敷設的WDM系統都是設計在C帶傳送多個通道信號的，因?yàn)樗菗姐s光纖放大器(EDFA)的有效工作波長范圍。由于C帶對于支持高通道數的系統已顯得過窄，所以使用高于1565nm波長的L帶，使系統的載運通道數增加至160個以上;加之低于1490nm波長的S帶，系統的載運通道數突破200個關口?，F(xiàn)正在開啟1310nm波段在低成本城域網中的WDM應用之門。圖5示出了標準單模光纖光譜衰減區的各波長帶。

  圖5 標準單模光纖中的光譜衰減概貌

  (C帶由ITU定義，而S帶和L帶的范圍各廠家的定義不盡相同)

  測試范圍覆蓋這三個波段的光譜分析儀將是一種具有前瞻性和多用途的儀器，因?yàn)樗梢詽M足一個系統在未來各種可能演進情況下的測量。即使用戶決定將他的WDM系統延伸至城域網，具有1250nm～1650nm波長范圍的光譜分析儀也能勝任。此外，所有光監視通道也能用這種寬波長范圍的光譜分析儀測試。最常用的光監視波長是1510nm，1625nm和1490nm。

  4.小的分辨帶寬

  分辨帶寬是表征光譜分析儀將兩個波長間隔很近的光信號分開的能力。該指標歸結于光譜分析儀的光學布局，主要由其內部光學濾波器的行為決定。濾波器的通帶越窄，分辨率越高。先進的光譜分析儀采用雙通結構，加上高質量的衍射光柵，以取得好的分辨率帶寬。

  小至0.05nm的分辨帶寬不僅可以保證好的光抑制比，而且可以提升測量近距離通道之間OSNR的性能。這種光譜分析儀能分析通道間距為50GHz(0.4nm)或更小的DWDM系統。理想的光學濾波器圖形幾乎是方形的。在測量分布反饋激光器(DFB)的邊模抑制比或近距離大功率通道間OSNR數值時，這種濾波器圖形是至關重要的。濾波器圖形越方，濾波器的性能越好。

  5.野外便攜式和堅固性

  帶寬需求的快速增長使WDM技術很快走出實驗室。隨之而來的是對適宜于戶外環境測試的高性能儀器的需求。光譜分析儀作為DWDM網絡敷設和維護工作最基本的測試儀器，被應用于各種場合—網絡的不同節點及與實驗室環境相去甚遠的極端環境。

  大多數高性能光譜分析儀都是為科學研究設計的臺式儀器，是用于可控環境并由有經驗的人使用的精密儀器。另一方面，大多數野外便攜式光譜分析儀都是削減了某些光學性能，以提供實用的測試方案。

  眾多的光學元件和微米量級的精密機械是光譜分析儀的核心，這些元件之間裝配的任何偏離都將會直接導致儀器光學指標的下降。便攜式光譜分析儀提供電池供電，以適用于不同條件下的快速、便捷測試。另外，野外測試儀器還需要通過BellCore(TelCordia)跌落實驗，而不降低它的指標。

  6.增值特性

  隨著DWDM測試測量技術的演進，更富有進取心的制造商已經在其便攜式、高性能的光譜分析儀中加入了更新的特性。這些恰如其分的特性將對產能、測試速度、數據管理和用途多樣化產生直接的影響。

  7.模塊化

  DWDM系統試車和故障定位僅靠光譜分析儀還不夠，還必須測試光纖的總跨度損耗、回波損耗(ORL)和偏振模色散等。在要求更高的波長準確度測量時，還需要將多波長計與光譜分析儀配合使用。因此，理想情況下，光譜分析儀應該成為由一個通用測試平臺管理的系列化模塊的一個組成部分。

  8.現場測試軟件

  傳統光譜分析儀繼承了實驗室環境下的復雜軟件。而現場測試用光譜分析儀提供了一個更加簡潔的用戶界面，包括自動測試和簡化的步驟化測試。這使所有操作者，不論是新手還是DWDM專家，都能得到想要的信息。

  四.結論

  數字網絡正向光纖網絡演變，DWDM系統方興未艾，對功能強大的便攜式光譜分析儀的需求十分迫切。光譜分析儀成為光網絡設備生產和試車時的重要儀器。

  用戶只有充分理解光譜分析儀的優點和局限性，才能在選擇儀器時做出有理有據的判斷;而儀器制造商，也只有了解了DWDM技術發展趨勢和用戶的實際要求，才能生產出適合現場測試、具有前瞻性和模塊化的光譜分析儀。新一代的光譜分析儀能在提供當前和近來系統測試的頂級測試能力的同時，提高用戶的生產效率和保護用戶的投資。

  (作者：中國電子科技集團公司第四十一研究所 張家奎)
