拼價格時代，低速光模塊測試新選擇

  ICCSZ訊  隨著100G的大規模成熟量產，1.25G、4G、6G、10G低速率的光模塊的價格日趨下滑，我們光模塊的測試設備的價格沒有隨著產品價格的下降而大幅度的下降。訊石會員聚才信聯合stelight(CIOE展位：展位號4G01)推出低速光模塊高性價比的采樣示波器，作為光模塊廠家生產測試降成本的有效手段之一。

  DCA4201 數字通信分析儀(DCA) 采用了欠采樣技術，將實時示波器的優勢和測量功能與采樣示波器的帶寬結合在一起。是數據網和通訊網的構件，收發器部件，傳輸系統設計評測，制造測試提供的理想工具。

  DCA4201 測量的結果不僅僅是原始數據，還有帶時間和幅度的直方圖，Mask測試，統計測試等。它提供一套通訊指標測試設置，包括間隔周期、上升時間、下降時間、交叉百分比、上沖、下沖、消光比、抖動、光功率和幅度測量等。另外DCA4201 支持自動SDH/SONET，Gigabit Ethernet ITU/ANSI Mask測試Mask測試，和其它標準單一的符合測試。DCA4201 光口寬范圍帶寬(9.953Gbps到11.3Gbps，備注：采用155/622MHz觸發源)，同時DCA4201 可以通過增加選件添加電口測試通道或支持多端口光口(4端口)或支持低速率(2.5Gb/s以下速率)。

  測量功能：

      模板裕量(Mask Margin)： 可采用其他模板裕量規則/ 可以提取規定數量的失敗點的模板裕量(正值或負值)，以便進行被測件質量評定、控制和儲存。

      消光比

      平均功率

      OMA

      眼圖張開、高度和寬度

     上升時間和下降時間

      峰峰值(p-p)抖動

      均方根值(RMS)抖動

  新增功能：

  信號處理：處理支持進行多項數據采集，而同時不對數據做任何處理。用戶可以選擇恰當?shù)臅r間對采集的數據進行處理。由于數據處理比數據采集慢，因此光收發信機制造商可以把數據處理推遲到DCA處于空閑狀態時進行，從而提高吞吐量。

  消光比校正和功率校準：為了提高測試結果的相關性和同行業標準的DCA測試結果保持一致性， DCA4201 支持消光比校準和平均功率校準，使用戶能夠非常方便的采用標準器件對測試儀表進行補償。本特性使分析儀能夠與其他儀器保持緊密關聯。

  快速眼圖調整模式：為了提高測試效率， 尤其是調試光發射機直流偏置點，快速測量消光比，DCA4201專門針對此項測試提供Eye Tunning測試模式， 達到每秒刷新3次消光比的業界最快速率，從而大大提高測試吞吐率。

  實測眼圖如下：

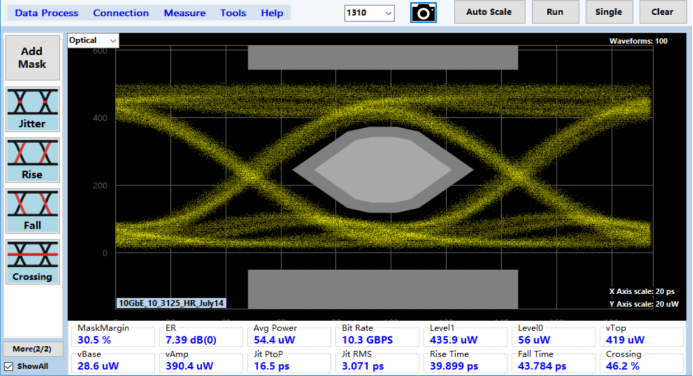

  10G光眼圖

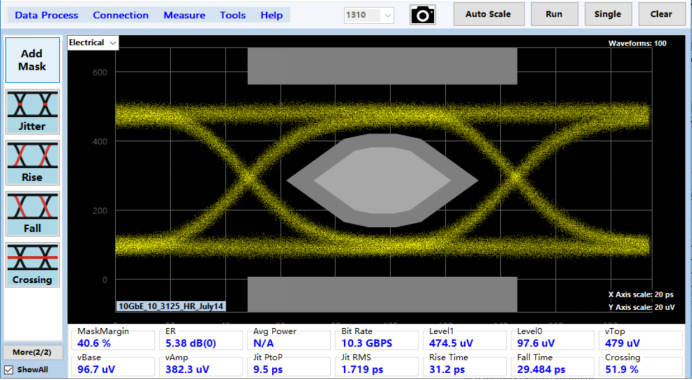

  10G電眼圖

  聯系電話：田經理13631576303， 楊經理 18660298596 ，奉經理：15019232423，張經理：18971473511，尹經理：13692116802，羅經理：13632682853
