如何制造一個光子集成電路(PIC)芯片？

  光子學是未來的賦能技術之一。光是宇宙中最快的信息載體，并且可以在傳輸這些信息的同時比電信號耗散更少的熱量和能量。因此，光子學可以極大地提高通信網絡的速度、覆蓋范圍和靈活性，并應對不斷增長的更多數據的需求。而且，它將以較低的能源成本做到這一點，減少互聯網的碳排放。同時，快速高效的光子信號在醫療設備、汽車激光雷達、農業和食物診斷等方面的傳感和成像應用中具有巨大潛力。

  鑒于其重要性，我們想解釋一下光子集成電路(PIC)，即實現所有這些應用的芯片是如何制造的。

  設計一個PIC芯片

  設計PIC的過程，是將最初的應用概念轉化為可制造的功能性光子學芯片。在2018年OFC會議的一個簡短課程中，來自根特大學的Wim Bogaerts總結了典型的PIC設計過程，我們將在本文中介紹這些步驟。

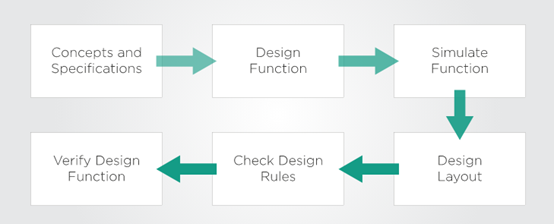

圖1：PIC設計流程中的步驟

  1、概念和規格。我們首先要定義芯片中的內容。芯片架構師通常會花時間與客戶溝通，了解客戶希望通過芯片實現什么，以及芯片的所有使用條件和情況。在這些對話之后，芯片應用概念成為一套具體的規格，并傳遞給芯片設計的團隊。這些規格將設定PIC設計的性能指標。

  2、設計功能。在確定了規格后，設計團隊將開發一個原理電路圖，以捕捉PIC的功能。這張圖被分成幾個功能塊：其中一些可能已經存在，另一些可能需要建造。這些模塊包括激光器、調制器、檢測器和其他能夠以某種方式操縱光的部件。

  3、設計仿真。制作一個芯片需要花費大量的金錢和時間。面對這樣的風險，芯片設計的一個基本要素是準確預測芯片制造后的行為。功能塊被放置在一起，并使用各種物理模型和模擬工具對它們的行為進行模擬。設計團隊經常使用一些不同的模擬方法來減少制造后的故障風險。

  4、設計布局?，F(xiàn)在，設計團隊必須將功能芯片原理圖轉化為可制造的適當設計布局。布局由層、元件位置和代表實際制造步驟的幾何形狀組成。團隊使用軟件將這些功能轉化為要制造的幾何圖形，對于最棘手的位置和幾何形狀的決定需要人工干預。

  5、檢查設計規則。每個芯片制造廠都會有一套自己的制造規則。在這個步驟中，設計團隊要驗證布局是否符合這些規則。

  6、驗證設計功能。這是一個最后的檢查，以確保布局實際上是按照最初的電路原理圖來執行的。布局過程通常會導致新的元件放置和寄生效應，這些都是在最初的電路原理圖中沒有考慮的。這些測試可能需要設計團隊重新審視以前的功能或布局原理圖步驟。

  PIC芯片制造的眾多步驟

  制造用于光子學和電子學的半導體芯片是世界上最復雜的過程之一。例如，EFFECT Photonics公司總裁Boudewijn Docter，在他的大學時代就描述了一個總共有243個步驟的芯片制造過程。

  埃因霍溫科技大學(TU/e)的副教授焦裕慶用幾個基本的、簡化的步驟來解釋制造過程：

  1、生長或沉積你的芯片材料

  2、在材料上打印一個圖案

  3、將圖案蝕刻在材料上

  4、做一些清潔和額外的表面處理

  5、回到第1步，根據需要重復

  當然，實際過程要復雜得多，需要在上述步驟中循環往復幾十次，導致總步驟超過200個。讓我們更詳細地了解一下這些基本步驟。

圖2：半導體制造工藝的基本步驟，在一個制造周期內重復進行。整個晶圓制造過程需要幾十個這樣的周期。

  1、層狀外延和沉積。不同的芯片器件需要不同的半導體材料層。這些層可以通過一種稱為外延的工藝生長在半導體晶圓片上，或通過其他方法沉積。

圖3：PIC芯片上的器件的簡化例子及其所需的不同材料層。資料來源：Smit等人 (2014)

  2、光刻技術(即印刷)。有幾種光刻方法，但用于大批量芯片制造的是投影光學光刻法。半導體晶片上涂有一種稱為光刻膠的光敏聚合物薄膜。同時，設計的布局圖案被轉移到一種稱為掩模的不透明材料上。光學光刻系統將掩膜圖案投射到光刻膠上。然后，曝光的光刻膠被顯影(像攝影膠片一樣)以完成圖案印刷。

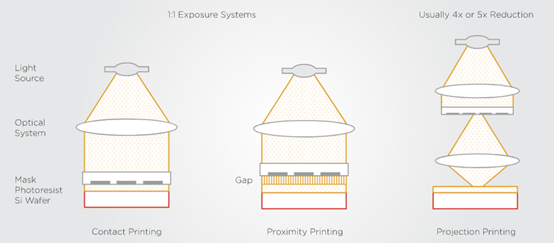

圖4：不同光學光刻方法的比較。接觸式和接近式印刷使光罩與樣品接觸或接近。投影光刻式使光罩保持在較遠的地方，最初的成本較高，但它是大批量制造的首選技術。資料來源：滑鐵盧大學J: J. Shen, 滑鐵盧大學博士論文 (2018)

  3. 蝕刻：在光阻上 "打印 "出圖案后，就需要去除(或蝕刻)部分半導體材料，以便將圖案從光阻上轉移到晶圓片上。有幾種技術可以用來蝕刻材料。

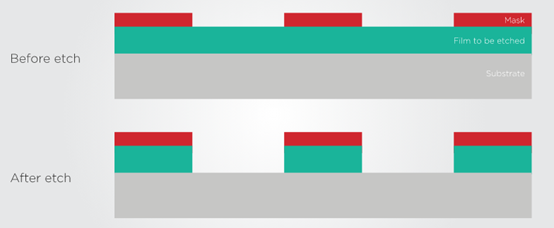

圖5：在蝕刻步驟之前和之后，上面有抗蝕劑(紅色)的半導體晶圓片的例子。

  4. 清潔和表面準備。蝕刻后，一系列的步驟將在下一個周期前清潔和準備表面。

  鈍化。添加電介質材料層(如二氧化硅)以 "鈍化 "芯片，使其更能承受環境的影響。

  平面化。使表面平整，為將來的光刻和蝕刻步驟做準備。

  金屬化。在晶圓上沉積金屬部件和薄膜。這可能是為了將來的光刻和蝕刻步驟，或在最后為芯片添加電觸點。

  圖6總結了一個InP光子設備在經過層外延、蝕刻、電介質沉積和平面化以及金屬化等步驟后的情況。

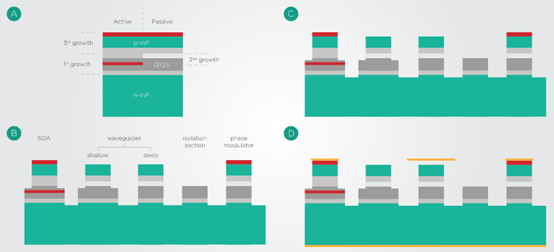

圖6：半導體晶片結構的橫截面：(a)外延生長，(b)蝕刻，(c)鈍化和平面化，(d)金屬化。

  PIC芯片昂貴的測試和封裝過程

  芯片制造是一個有許多變數的過程，因此需要大量的測試，以確保制造的芯片與最初的設計和仿真一致。一旦這一點得到認證和合格，接下來就是PIC封裝的過程。

  雖然封裝和測試的成本只是電子系統成本的一小部分，但光子系統的情況正好相反。埃因霍溫技術大學(TU/e)的研究人員估計，對于大多數磷化銦(InP)光子設備，封裝和測試的成本可以達到總模塊成本的80%左右。有許多研究工作正在進行，以降低這些成本。

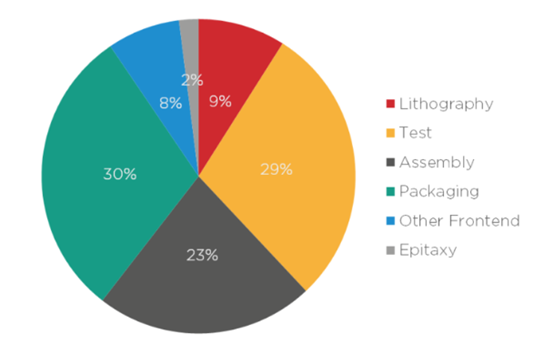

圖7. 基于InP的 PIC芯片的工藝成本明細，以及占總制造成本的百分比。資料來源：Latkowski等人，2019年

  特別是在一個新芯片的第一次流片之后，會有幾輪特征提取、驗證和修訂，以確保芯片的性能符合規格。在這第一輪的特征提取和驗證之后，芯片必須為大規模生產做好準備，這需要在幾個不同的環境條件下進行一系列的可靠性測試。例如，不同的應用需要對芯片的工作溫度進行不同的認證。

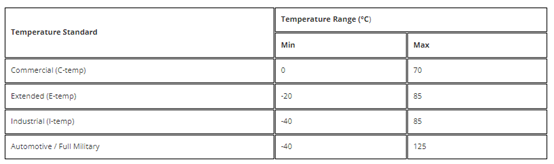

表1：比較不同溫度硬化標準的溫度范圍，包括工業、汽車以及全面軍事應用

  總結

  制作光子集成電路的過程是非常漫長和復雜的，本文描述的步驟僅僅是整個過程的簡化。它需要全世界不同領域的專家在芯片設計、制造和測試方面的大量知識。EFFECT Photonics公司是由親自制造這些芯片的人創立的，他們對這一過程有深入的了解，并建立了聯系和網絡來大規模開發尖端的PIC芯片。
