光纖微裂紋檢測儀測量手機玻璃鏡底厚度

  ICC訊 上一篇文章：光纖微裂紋檢測儀(OLI)非接觸測量，小編有分享過，用光纖微裂紋檢測儀測量凸透鏡的厚度，也正是因此，小編想到，我們手機現在鏡頭都是凸出來的，這一部分的厚度能不能測呢，經過測試發現，直接將光對準鏡頭，反射回來的峰很多，無法判斷光進去后的走向，本來想結束測試，但經同事提醒，測不了鏡頭，可以測凸起來的玻璃鏡底，這個結構就很單一，后面就搜羅了三款玻璃鏡底厚度不一致的手機進行測試。

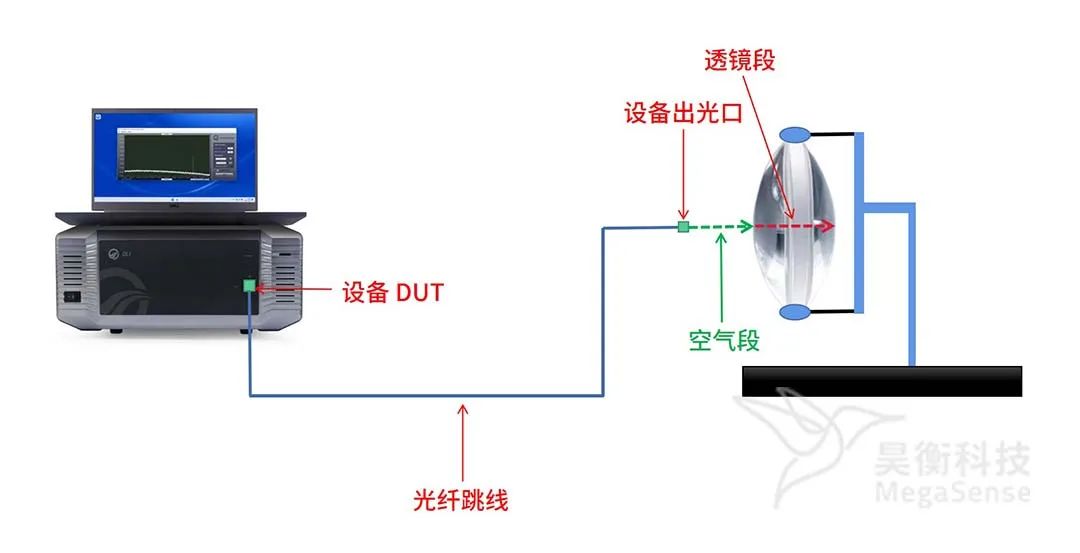

圖1.測量系統圖

  將圖1測量系統中的凸透鏡換成手機攝像頭的玻璃鏡底，使用光纖微裂紋檢測儀(OLI)對3種不同厚度的玻璃鏡底進行測量，圖2為測試玻璃鏡底實物圖，用游標卡尺測量三種玻璃鏡底的厚度分別為0.7mm、1.5mm和2.0mm。

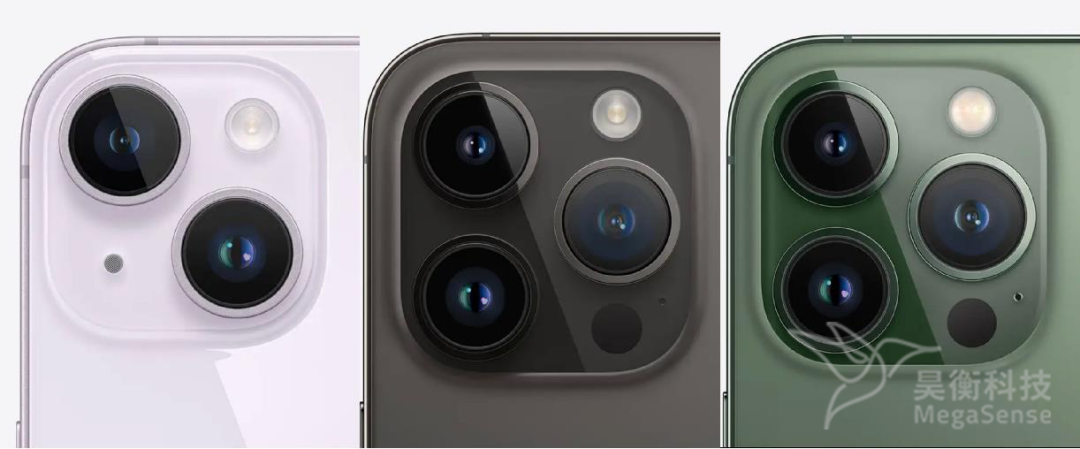

圖2. 玻璃鏡底實物圖

  OLI測量結果如圖3所示，為5次測量平均后的結果，從圖中可以看出三種鏡底的測試厚度分別為1.075mm、2.301mm、3.076mm。

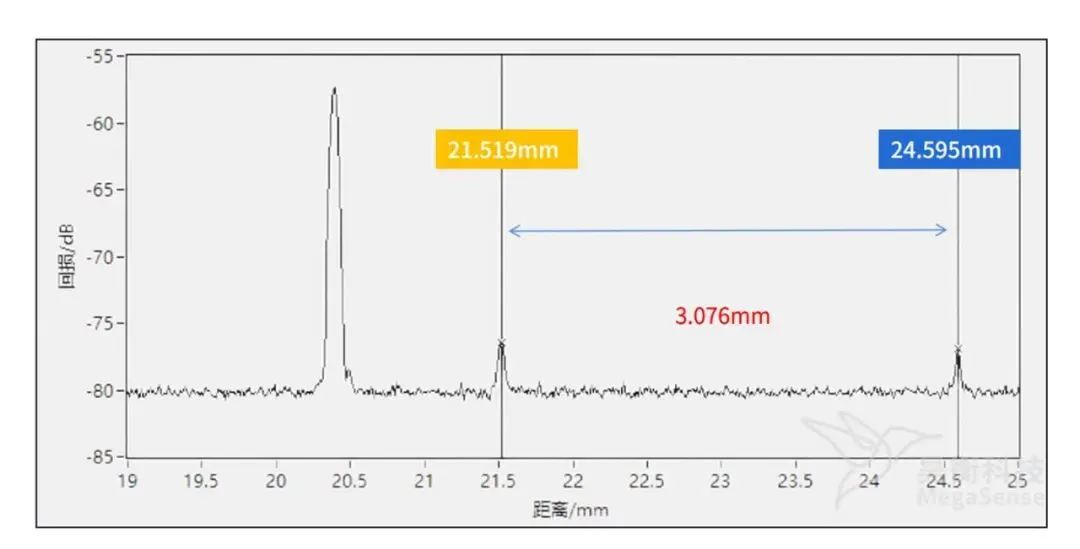

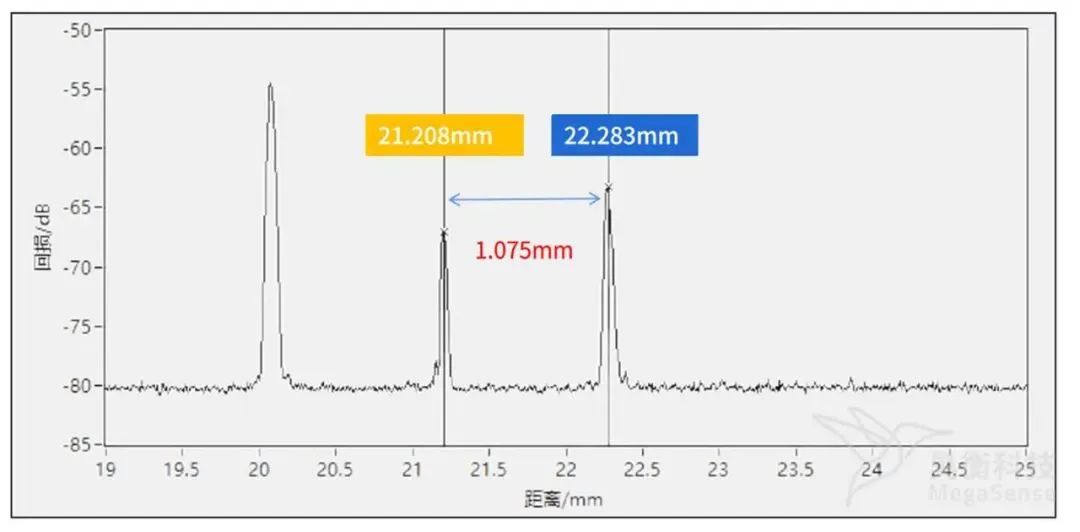

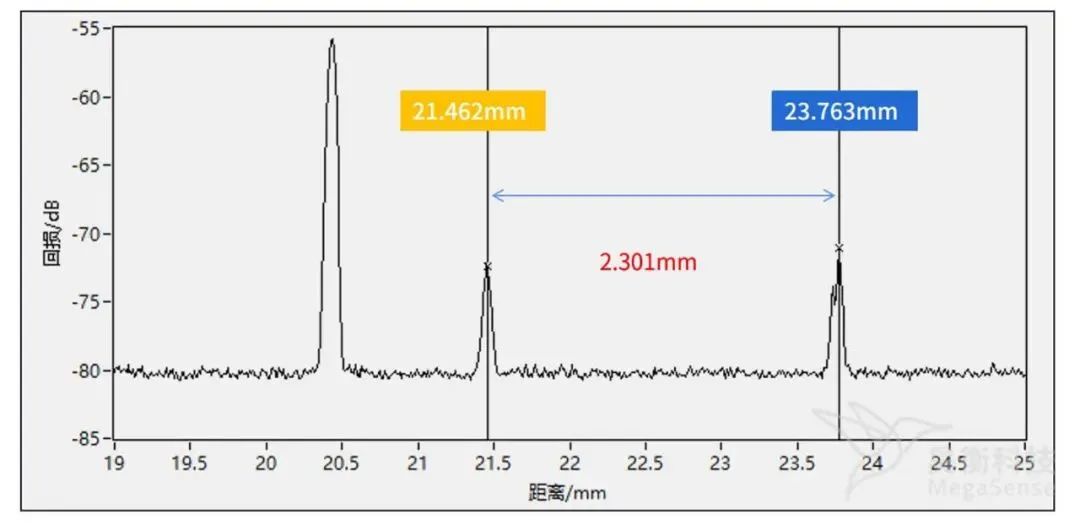

圖3. 三種鏡底厚度測試結果圖

  三種玻璃鏡底的材質一樣其折射率一致，圖3中設備測得玻璃鏡底厚度與游標卡尺測得厚度不一致，因?yàn)槭窃谠O(shè)備默認折射率n1=1.467下測得、實際玻璃鏡底折射率為n鏡=1.075*1.467/0.7=2.253，將設備折射率修改為2.253直接得出三款玻璃鏡底的厚度為：0.699mm 、1.498mm、2.003mm，設備測得結果與游標卡尺測量偏差不超過5um，證明OLI非接觸測試透鏡厚度十分精準。
