專訪寧波芯速聯光電：專注硅光芯片的量產可靠性 助力客戶跨越研發投資門檻

  ICC訊 近日，訊石光通訊網采訪光通信互聯解決方案提供商寧波芯速聯光電科技有限公司(以下簡稱“芯速聯光電”)，公司以光芯片技術自主研發創新為核心，聚焦光通信行業，主營業務覆蓋光芯片設計、封裝、測試，并致力于推進行業光引擎整體解決方案；主打產品涵蓋基于40G/100G/400G/800G的AWG(陣列波導光柵)波分復用芯片及組件，400G以上硅光芯片及DSP調制解調芯片。

  寧波芯速聯光電總經理楊明先生向訊石介紹，公司的核心技術分為陣列波導光柵(AWG)技術和硅光芯片技術，高度重視產品的可量產性和為客戶帶來的成本效益。公司可以提供芯片、組件產品和器件封裝，產品包括AWG芯片及組件系列，硅光芯片設計和高速光引擎封裝服務以及激光投影產品。在核心技術平臺上，芯速聯光電打造了成熟的AWG芯片及組件設計及量產平臺，全自動化的COB工藝平臺可以實現100G系列光模塊的批量生產，并建設了應用于400G以上光互聯的硅光封裝工藝平臺。公司在目前400G DR4硅光芯片的基礎上將持續投入研發，逐步向市場提供400G以上速率的商用相干硅光集成芯片。

  回看光通信發展的歷史節點，100G光模塊于2017年在北美數據中心市場正式地大規模商用，隨后成為數據中心光學架構的主流速率，中國數據中心市場100G需求也在持續增長。數據中心100G光模塊以100G CWDM4為主要選擇，同時得益于AWG芯片和組件的多通道、低成本和可靠性優勢，100G模塊供應商普遍選擇了以AWG波分復用方案來生產100G CWDM4。楊明表示，AWG芯片是芯速聯的拳頭產品，公司于2016年建立AWG組件工藝平臺并通過40G AWG組件全工藝驗證。2017年成功通過國內大型光模塊客戶的驗證測試，實現AWG組件批量出貨。2019年再次完成100G AWG產品客戶驗證。公司AWG芯片具有高良率、高帶寬、可定制、低損耗、低串繞和低成本的優點，目前國內已有超半數的光模塊行業公司選擇了芯速聯AWG產品。

  伴隨著海外云廠商資本開支的穩定增長，以及全球數據流量快速上升，網絡基礎設施帶寬容量持續地向上發展，數據中心迭代周期僅有2-3年，光模塊速率從100G 向200G/400G快速演進，以亞馬遜、谷歌、微軟和Meta為代表的互聯網云計算公司正在數據中心批量部署400G光模塊，重點選擇500米傳輸距離的400G DR4模塊，而400G DR4被認為是硅光集成技術的最佳選擇。硅光技術將各種光學器件在單片集成，相較傳統分立器件可以提升效率，減少了獨立組件組裝工序的繁復，并借用硅晶圓CMOS平臺大批量制造能力，可為顯著降低光模塊成本，有效滿足成本敏感的客戶應用。

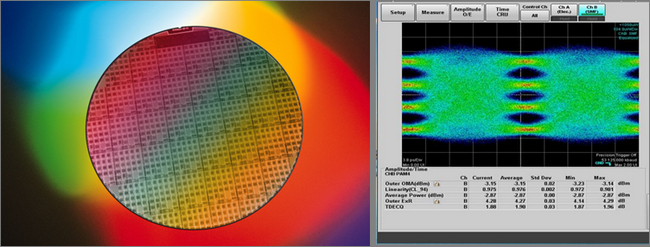

400G硅光晶圓及芯片測試結果

  對于未來的光模塊技術趨勢變化，芯速聯光電選擇在硅光調制器芯片研發上進行大資金投入。楊明相信，硅光芯片將在400G和更高速率應用上迎來更大的發展空間，而公司400G發射端硅光調制器已成功于2019年流片，2020年完成項目設計，同年800G芯片也成功完成流片。2022年5月，芯速聯光電正式發布100G DR1和400G DR4硅光調制器芯片，并聯合國際知名測試設備公司演示了基于芯速聯光電的硅光芯片方案的400G/800G硅光方案模塊以太網互操作性，成功驗證了400G/800G以太網的滿負荷流量傳輸能力，以及400G/800G扇出到多個100G DR1光模塊的互通及流量測試。

  云數據中心用戶意識到磷化銦(InP)和砷化鎵(GaAs)光學在速度、可靠性和與CMOS電子集成方面的局限性，進而推動數據中心硅光模塊市場份額逐步增長。根據LightCounting分析，全球2021-2026年硅光產品將達到近300億美元的銷售收入，到2026年硅光產品市場份額有望超過50%?！暗俏磥頂?shù)年，傳統光模塊仍然是數據中心市場的主流選擇，這卻決于最終用戶對于硅光芯片和模塊的成本和可靠性的權衡?！睏蠲鞅硎?，當前的硅光產品需求高度集中在北美市場，而研發硅光芯片和模塊并做到商用是一項重資產投入和長久過程，對于一般的光模塊和光芯片公司來說是沉重的負擔，特別是CMOS晶圓平臺的流片成本和時間成本一次可高達500萬元。

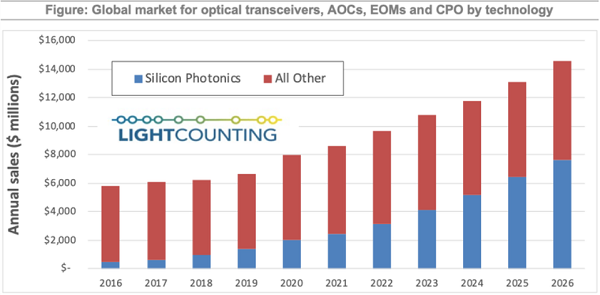

未來5年硅光產品發展預測

  芯速聯光電專注于硅光芯片的開發設計，具有獨創的電極設計，保證帶寬的情況下有效降低驅動電壓，結合應用場景的系統芯片參數設計，有效降低過度設計，以及適用于COB工藝的高可靠性設計方案，可以有效降低客戶封裝成本。楊明指出，公司研發投入累計超過7000萬元，設備固定資產投入超過5000萬元，通過與專業的硅光芯片制造平臺合作實現了研發產品數次流片，是國內為數不多在硅光芯片領域具備真實供應能力的領先廠商，加之自有配套的自動化器件封裝服務，可以配合光模塊廠商加速硅光開發項目進程，助其跨越硅光產品的高投資門檻。

  展望未來發展，芯速聯光電將首先通過融資繼續擴大自己的生產能力，將更多研發成果轉向產品生產，目前正在推進12000平方米廠房建設，預計于明年2月投產。AWG和硅光技術將給公司發展帶來很好的協同效應，因為它們的共同課題都是如何持續降低過大的插損，成熟的AWG技術可為硅光研發創新提供思路，同時公司AWG產品已經進入多數光模塊廠商的供應鏈，也可為硅光芯片和硅光引擎的商業拓展帶來便利，推動100G產品向400G產品的無縫演進。

寧波芯速聯光電總經理楊明先生（左）接受訊石采訪

  訊石認為，未來光通信市場對于III-V族、硅光、鈮酸鋰乃至聚合物的需求都將持續釋放，無論是哪種芯片材料，光芯片公司的首要任務是專注于提升芯片的可靠性、可量產性和可延展性，提供更具成本效益的解決方案，以幫助客戶提高產品性能、夯實產品品質、推動產品升級，這正是芯速聯光電的核心價值，不僅在于技術創新，更是服務至上的信念。
