【CIOE2017】光纖高度，你還騙我多久？ --維勘科技最新3D測量技術誕生

　　ICCSZ訊 2017年是國內光纖連接器端面3D全檢的元年。這一年包括華為、中興在內的眾多企業開始要求下游的供應商在生產光纖連接器時端面3D全檢。光纖端面3D干涉儀具備測量精度高、速度快、非接觸等優點，被越來越多的廠家重視，成為檢驗光纖連接器生產品質的重要手段。但是3D干涉儀精確測量的前提條件被很多人忽視了。

　　干涉技術在本質上存在相位不確定問題，導致原理上將有一系列的光纖高度值與獲取的測量信號對應，或者講，同樣的測量信號對應于多個可能的光纖高度值。其特點是這一系列的高度值屬于一個等差數列，相差所用波長的一半的整數倍。假設使用波長為640nm，如果真實纖高限定在±160nm區間內，則測量結果具有唯一性;如果真實纖高限定在±320nm區間內，則測量結果有2個，依此類推，真實纖高越大，測量結果就越多。

　　3D指標中最難測量的就是光纖高度，光纖高度測量的難點在哪里呢?

　　3D指標中光纖高度是以納米為單位的，溫度、濕度、大氣壓強的變動都會影響光纖高度。連接器的生產工藝從固化、研磨到3D檢測只需要10分鐘時間，雖然研磨后測量纖高是合格的，但是當靜置24小時之后重新測量，會發現原來的合格品中有一部分光纖高度變化量超過100nm，導致纖高超出測量范圍。此時，傳統的光纖端面3D干涉儀受測量范圍的限制，無法給出準確的纖高測量結果，甚至?xí)巡缓细衿氛`判為合格品。

　　同一個連接器用不同方法測量，測量結果相差懸殊，究竟哪個測量結果是正確的呢?

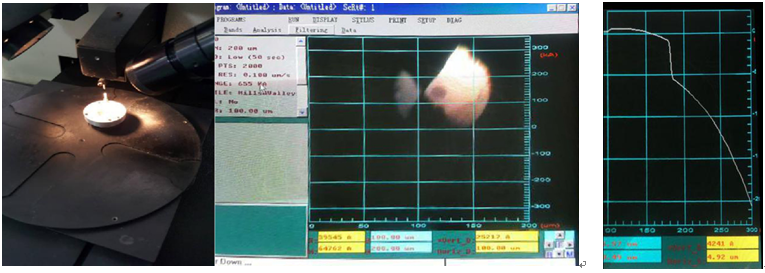

　　在維勘科技公司創始人汪博士的帶領下，我們來到了浙江大學光電學院現代光學儀器國家重點實驗室，用物理接觸式測試儀對這個連接器進行了測量。

　　臺階儀測量結果：424nm;傳統干涉儀測量結果：83nm;增強干涉儀測量結果：400nm 注：臺階儀測量為最高點數值，3D干涉儀測量為平均數值。.

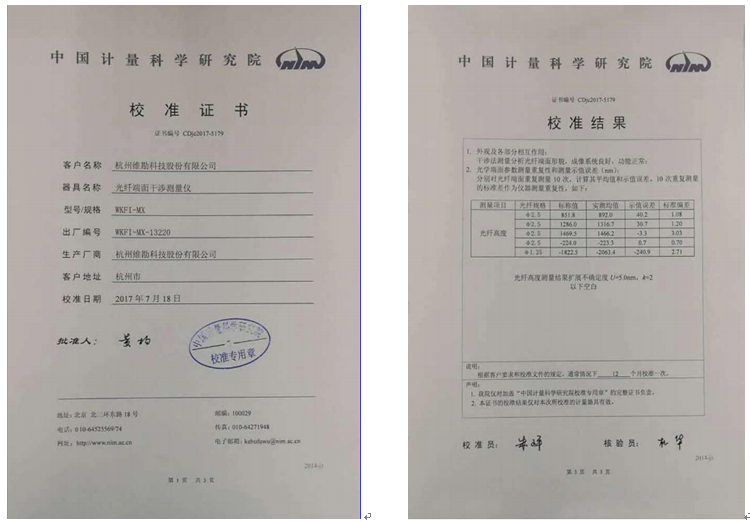

　　經過不斷的優化與驗證，杭州維勘科技股份有限公司最新研發的增強型光纖端面3D干涉儀完美解決了超高超低纖高測量的難題，測量范圍已經擴大到了|7000nm|，更可貴的是測量速度僅為0.7秒。該產品已通過國家權威計量部門中國計量科學研究院的計量認證。

　　結論：

　　1、光纖連接器纖高超高超低現象還是很普遍的。

　　2、傳統的端面3D干涉儀無法測量超高超低纖高。

　　3、在現有生產工藝無法有效控制纖高的情況下，只有增強干涉儀纖高測量范圍才能保證光纖連接器的品質。

　　新型干涉儀在第十六屆訊石光纖通訊市場暨技術專題研討會上隆重亮相，同時將在于第19屆中國國際光電博覽會，我們的展位在6號館6065、6066、6067展位，歡迎各位朋友蒞臨參觀指導。
