【光博會精彩回顧】| R&S攜四大測試解決方案精彩亮相

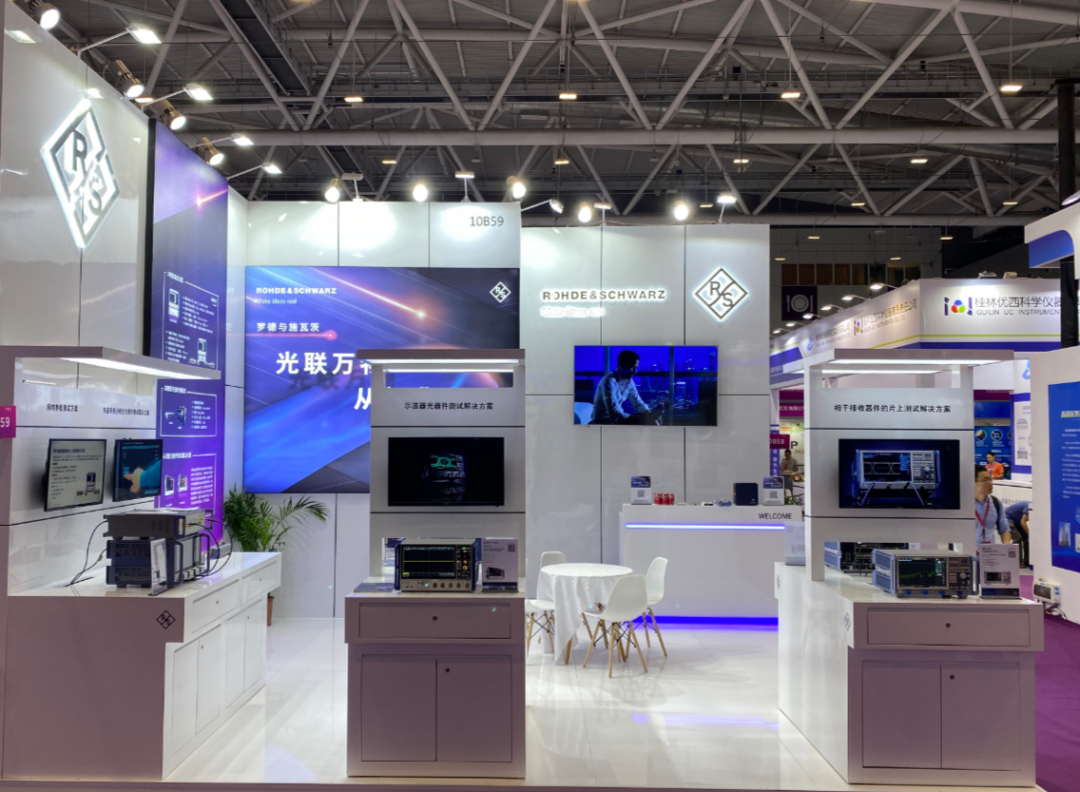

  ICC訊 作為極具規模及影響力的光電產業綜合性展會，第24屆光電博覽會于2023年9月6-8日在深圳國際會展中心舉辦。本次光博會上，R&S高級應用工程師謝樹義先生帶來了“羅德與施瓦茨在光電器件測試中的應用”精彩演講。現場，R&S展示了800G/1.6T光電器件頻域參數測試解決方案、相干接收器件的片上測試解決方案、示波器光器件測試解決方案、高端信號與相位噪聲分析儀測試解決方案。

  展示方案

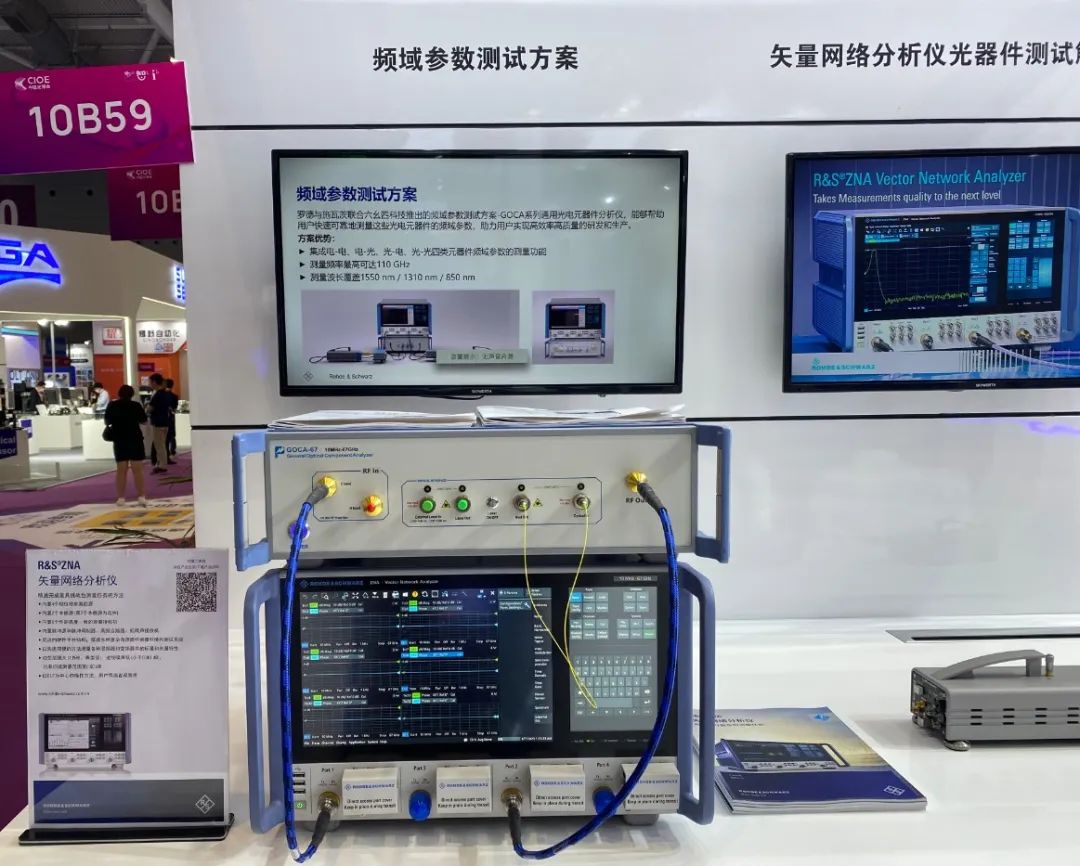

  800G/1.6T光電器件頻域參數測試解決方案

  R&S與六幺四科技推出的頻域參數測試方案-GOCA系列通用光電元器件分析儀，能夠幫助用戶快速可靠地測量800G/1.6T光電元器件的頻域參數，助力用戶實現高效率高質量的研發和生產。

  GOCA系列通用光電元器件分析儀由R&S ZNA、R&S ZNB等系列矢量網絡分析儀和專用光電底座協同構成，不僅可實現電器件參數分析，還可實現用戶對于直調激光器、電光調制器、光電探測器、光微環、光柵等光電芯片、器件和模塊的測量，支持S參數、截止頻率、差分/共模參數、延時參數、交調/互調參數、噪聲系數等關鍵數據的獲取，適用于光電元器件研發、生產和應用的整個周期鏈。

  測試系統方案構成

  · R&S微波矢量網絡分析儀 ZNA67

  · GOCA-67光電底座(由方案伙伴六幺四科技提供)

  方案優勢：

  · 集成電-電、電-光、光-電、光-光四類元器件頻域參數的測量功能

  · 測量頻率最高可達110 GHz

  · 測量波長覆蓋1550nm / 1310nm / 850nm

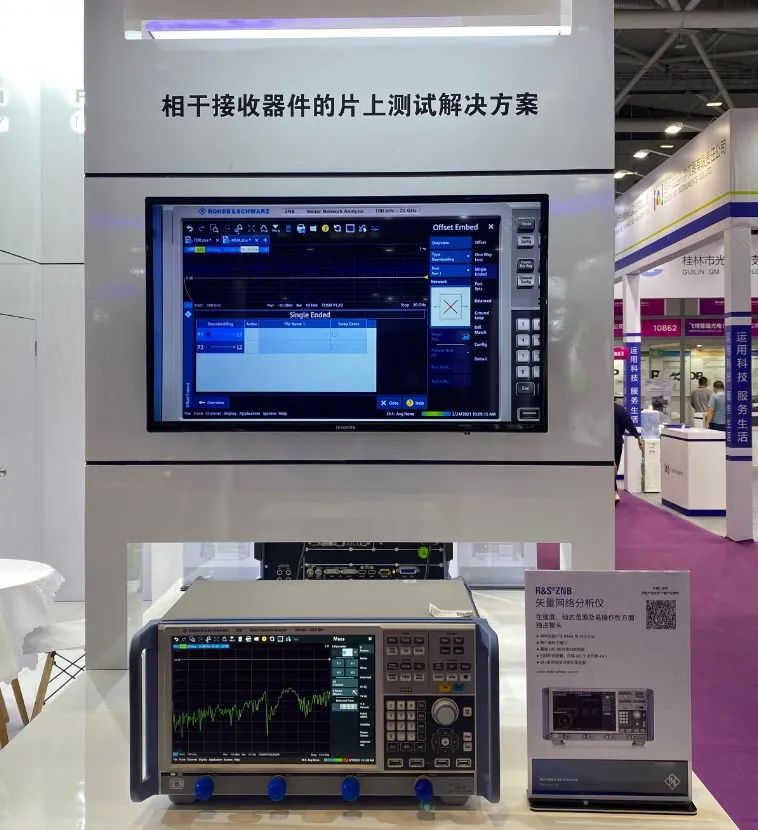

  相干接收器件的片上測試解決方案

  R&S的67 GHz(擴頻可至110 GHz)矢量網絡分析儀ZNA67與六幺四科技協同工作，推出相干接收系統片上測試的完整解決方案 — ICRA-67相干接收系統分析儀可實現器件的片上測量。

  測試系統方案構成：

  · R&S微波矢量網絡分析儀 ZNA67

  · ICRA-67光電底座，擴頻可至110 GHz(由方案伙伴六幺四科技提供)

  方案優勢：

  · 測試參數完整(相對幅度響應，相對相位響應，絕對幅度響應(選件)，絕對相位響應(選件)，相對延時)

  · 光源波長可定制, 供標配波長如下：O波段、C波段(1530-1565nm)，L波段(1565-1625nm)、多模850nm

  · 出色的精度和分辨率

  · 高測試效率

  · 可編程

  典型指標：

  · 射頻工作頻率：10 MHz-67 GHz(擴頻可至110 GHz)

  · 幅度不確定度(典型值)±1.8db

  · 相位不確定度(典型值)±2.3°

  · 光源波長穩定性：±1pm

  · 光源功率穩定性：±0.1dB

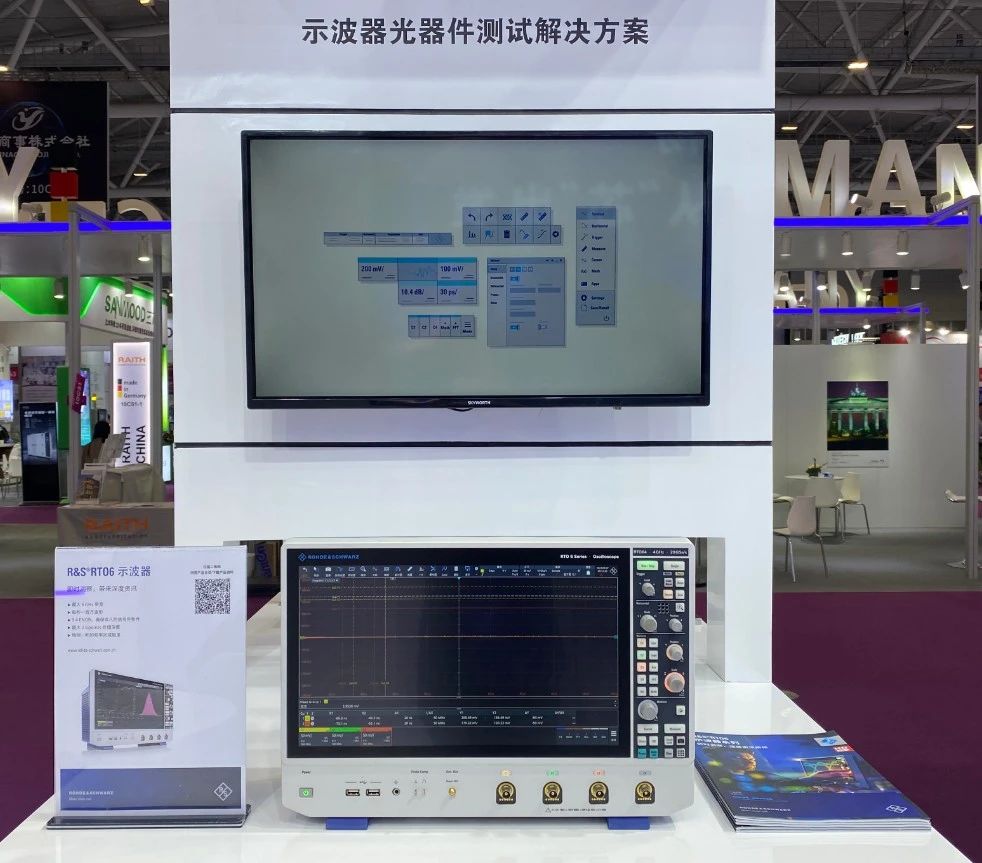

   示波器光器件測試解決方案

  R&S聯合推出光器件測試解決方案，可幫助用戶快速的測試光電元器件的時域參數。MKS|Newport光電探測器和R&S RTO6、RTP等系列示波器協同工作，集成光電元器件時域參數的測量功能。實現了激光元器件的參數分析，還支持光電信號分析，可用于光電元器件的研發、生產和應用。

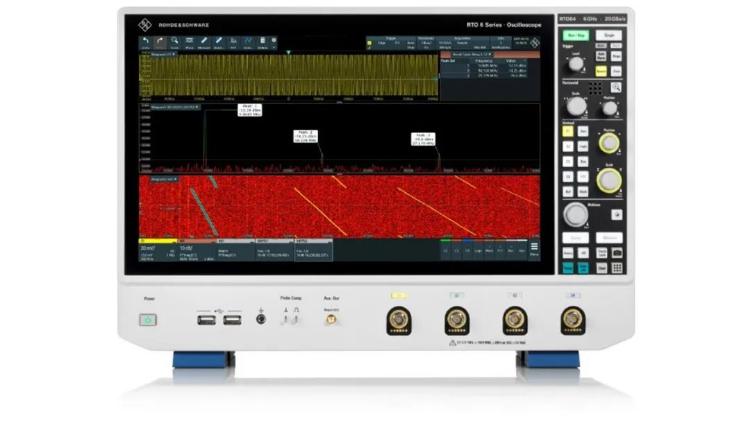

  RTO6 示波器

  RTO6示波器系列提供出色信號，助您了解應用情況。這款全集成式測試解決方案兼具15.6"大觸摸屏、全新圖形用戶界面、優秀的波形捕獲率、出色的信號保真度、數字觸發和快速響應的深存儲，可用于頻率、協議和邏輯分析。RTO6示波器系列具有豐富的測量工具和新型用戶界面，能夠快速解決各種簡單或復雜的電路問題。

  產品亮點：

  · 最大6 GHz帶寬

  · 每秒一百萬波形

  · 9.4ENOB，確保優異的信號完整性

  · 最大2 Gpoints存儲深度

  · 出色的頻率區域觸發

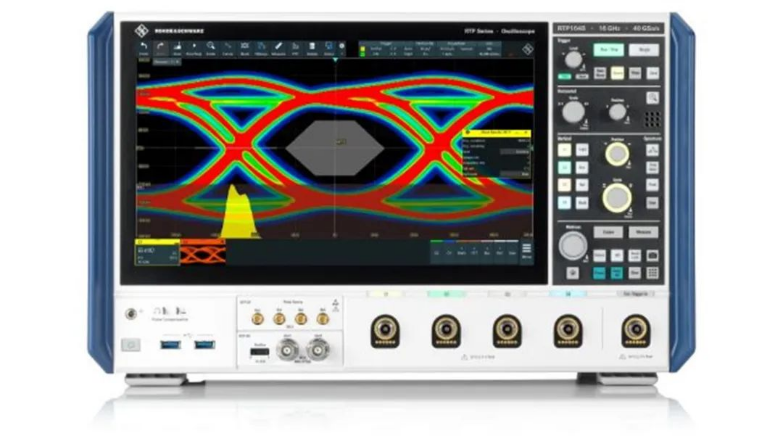

  RTP 示波器

  RTP高性能示波器將優異的信號完整性與波形捕獲率相結合。它結構緊湊，內部集成定制化的前端ASIC和實時處理硬件，能夠以全新的速度執行準確測量。

  產品亮點：

  · 波形捕獲率高達750,000波形/秒，可快速查找故障

  · 高精度數字觸發，無帶寬限制

  · 實時去嵌，用于觸發和快速波形捕獲

  · 緊湊設計，靜音運行，適用于任何實驗室環境

  · +/-0.25dB平坦頻率響應，實現準確測量

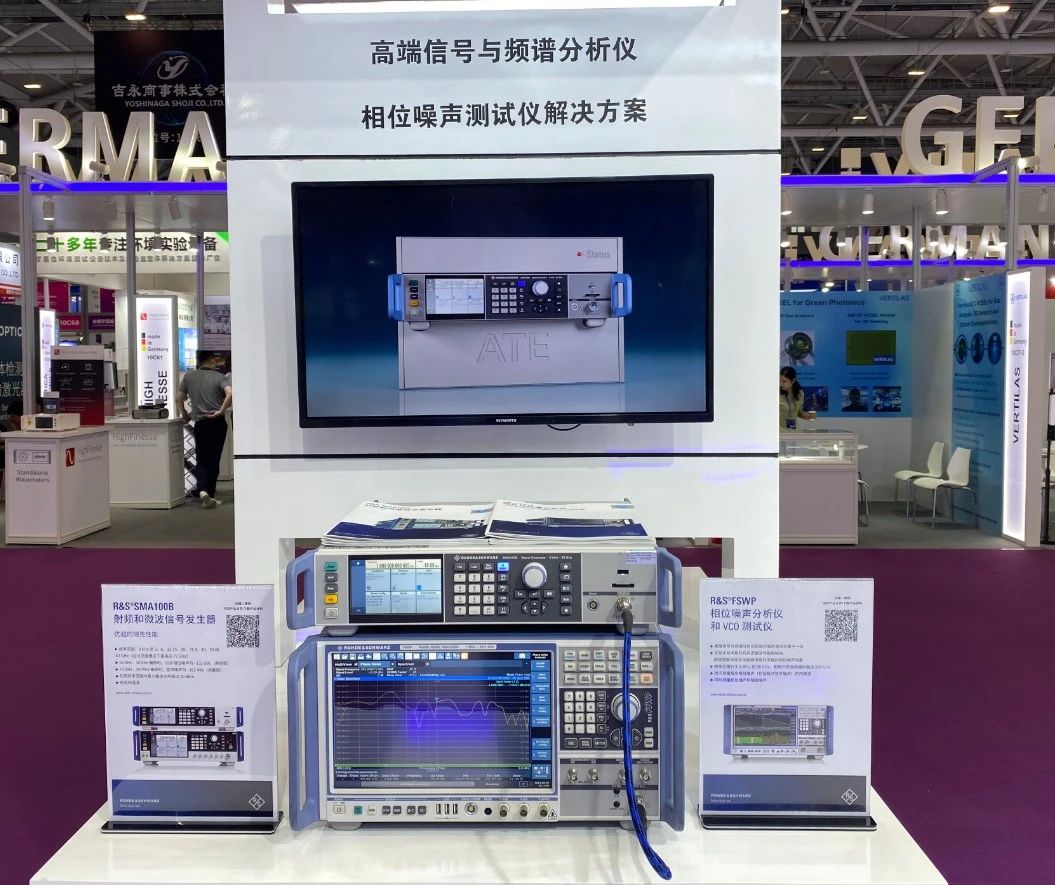

  高端信號與相位噪聲分析儀測試解決方案

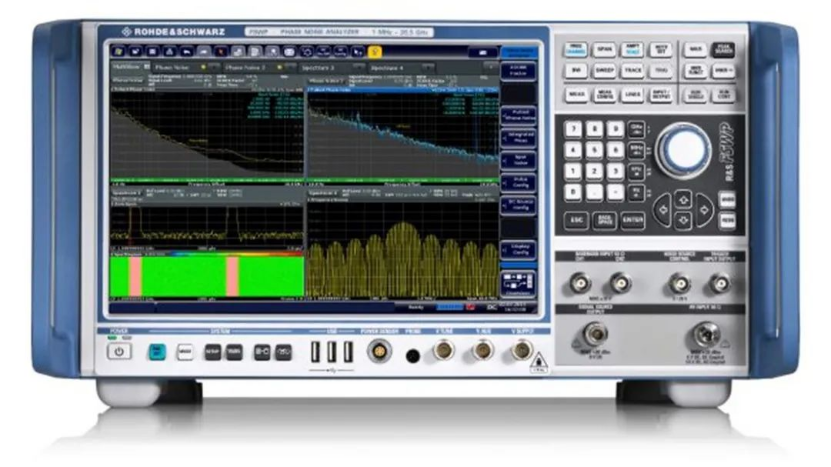

  FSWP相位噪聲分析儀和VCO測試儀

  產品亮點：

  · 高端信號與頻譜分析儀和相位噪聲分析儀集于一體

  · 互相關技術和優異的近載波性能相結合，即使是脈沖信號也能確保靈敏的相位噪聲測量

  · 頻率范圍介于1 MHz至50 GHz，使用外部混頻器時高達500 GHz

  · 用于測量殘余相位噪聲(包括脈沖信號噪聲)的內部源

  · 同時測量相位噪聲和幅度噪聲

  關鍵性能：

  · 頻率范圍從1 MHz到8 GHz/26.5 GHz/50 GHz，使用外接諧波混頻器可以達到 500 GHz

  · 使用互相關技術和噪聲極低的基準源，相位噪聲測量的靈敏度高

  -172dBc/Hz ，1GHz載頻頻率，10kHz 頻偏

  -158dBc/Hz ，10GHz載頻頻率，10kHz頻偏

  · 同時測量幅度噪聲和相位噪聲，一鍵式測量方法完成脈沖信號的相位噪聲測試

  · 內置低噪聲信號源用于附加相噪和脈沖附加相噪測試

  · 單表實現高性能相噪分析和高端信號與頻譜分析

  · 可以在8GHz的范圍內分析跳頻信號的瞬態特性

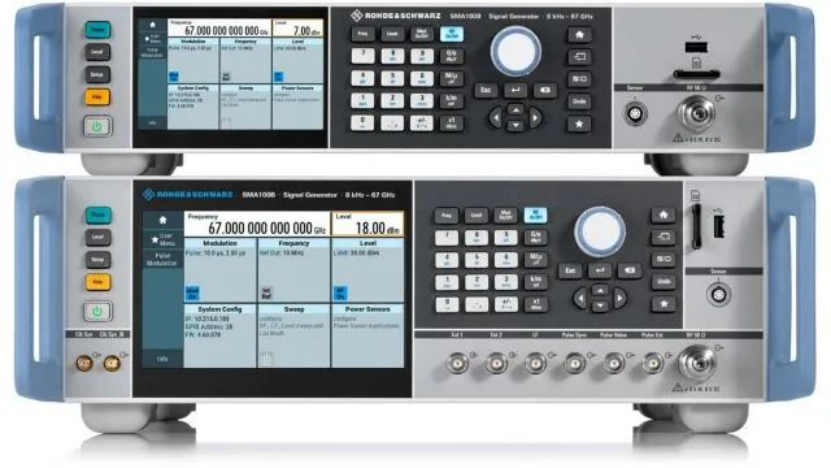

  SMA100B射頻和微波信號發生器

  產品亮點：

  · 介于8 kHz至3 GHz 、6 GHz、12.75 GH z、20 GHz、31.8 GHz、40 GHz、50 GHz和67 GHz(過量程范圍模式下最高達72 GHz)

  · 差分時鐘輸出端口

  · 出色的信號純度

  · 優秀的SSB相位噪聲

  關鍵性能：

  · 時鐘/本振替換

  · ADC/DAC測試

  · 具有不間斷電平掃描的ALC/AGC增益?zhèn)鬟f函數測試

  羅德與施瓦茨科技集團開發、生產和銷售種類廣泛的專業電子產品。公司推出豐富的產品組合，旨在締造一個更加安全的互聯世界。在測試與測量、安全通信、網絡和網絡安全以及廣播和媒體等市場，全球客戶都信賴羅德與施瓦茨及其提供的先進解決方案。在成熟的業務領域之外，羅德與施瓦茨還大力投資人工智能、工業物聯網 (IIoT)、6G、云解決方案和量子技術等各種未來技術。自公司創立以來的近 90 年間，羅德與施瓦茨是眾多行業客戶的可靠合作伙伴。
